民用建筑电气设计规范接地和特殊场所的安全防护

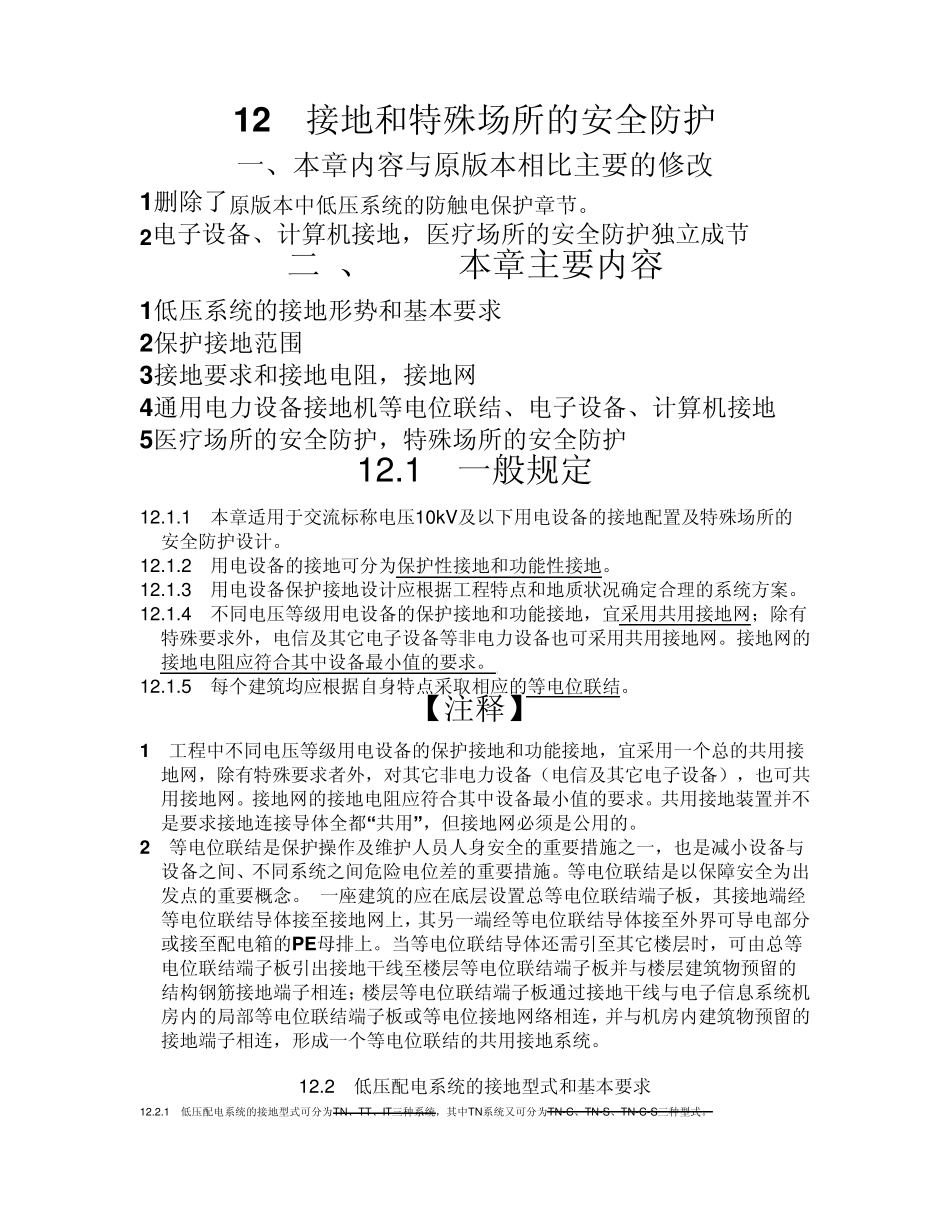

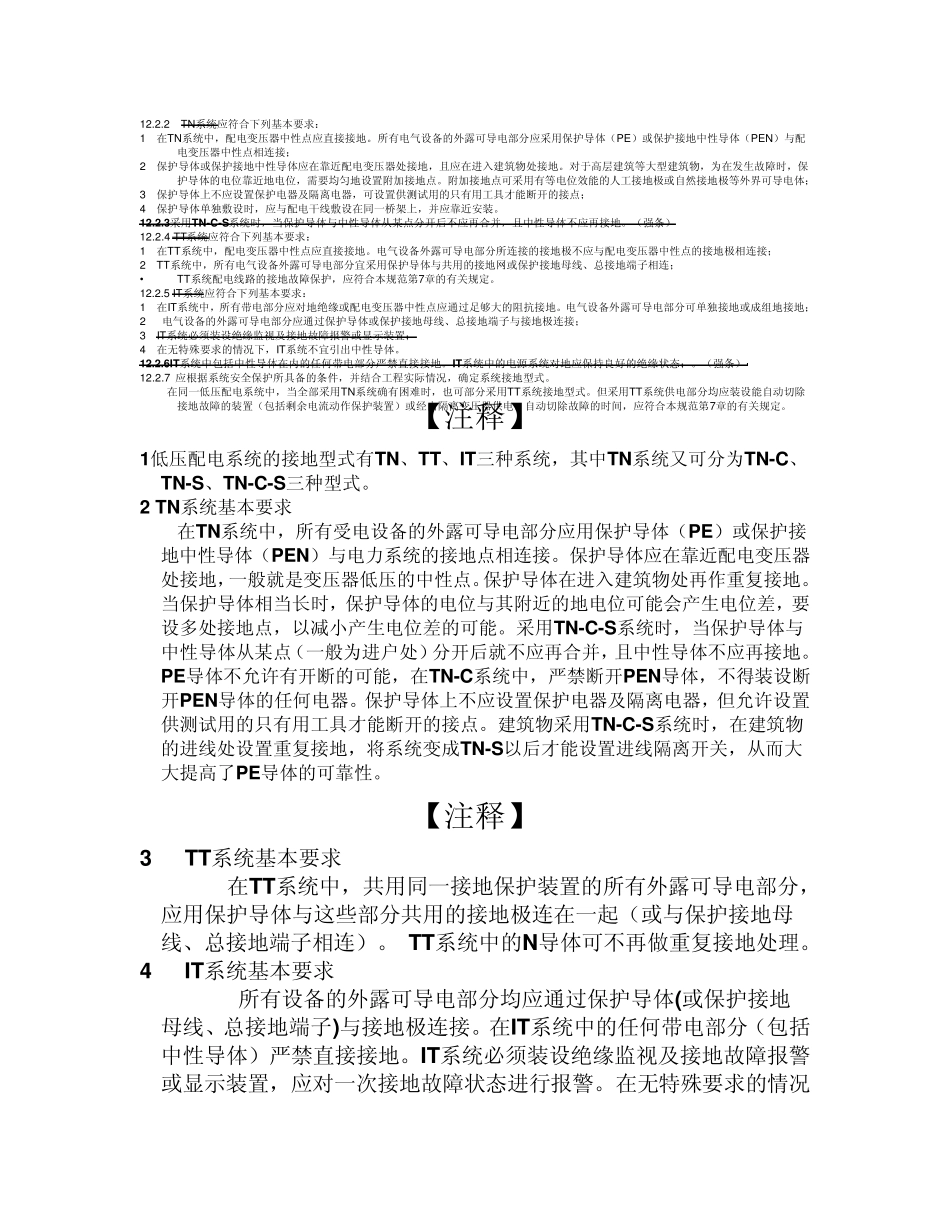

12 接地和特殊场所的安全防护 一、本章内容与原版本相比主要的修改 1删除了原版本中低压系统的防触电保护章节。 2电子设备、计算机接地，医疗场所的安全防护独立成节 二 、 本章主要内容 1低压系统的接地形势和基本要求 2保护接地范围 3接地要求和接地电阻，接地网 4通用电力设备接地机等电位联结、电子设备、计算机接地 5医疗场所的安全防护，特殊场所的安全防护 12.1 一般规定 12.1.1 本章适用于交流标称电压10kV及以下用电设备的接地配置及特殊场所的安全防护设计。 12.1.2 用电设备的接地可分为保护性接地和功能性接地。 12.1.3 用电设备保护接地设计应根据工程特点和地质状况确定合理的系统方案。 12.1.4 不同电压等级用电设备的保护接地和功能接地，宜采用共用接地网；除有特殊要求外，电信及其它电子设备等非电力设备也可采用共用接地网。接地网的接地电阻应符合其中设备最小值的要求。 12.1.5 每个建筑均应根据自身特点采取相应的等电位联结。 【注释】 1 工程中不同电压等级用电设备的保护接地和功能接地，宜采用一个总的共用接地网，除有特殊要求者外，对其它非电力设备（电信及其它电子设备），也可共用接地网。接地网的接地电阻应符合其中设备最小值的要求。共用接地装置并不是要求接地连接导体全都“共用”，但接地网必须是公用的。 2 等电位联结是保护操作及维护人员人身安全的重要措施之一，也是减小设备与设备之间、不同系统之间危险电位差的重要措施。等电位联结是以保障安全为出发点的重要概念。 一座建筑的应在底层设置总等电位联结端子板，其接地端经等电位联结导体接至接地网上，其另一端经等电位联结导体接至外界可导电部分或接至配电箱的PE母排上。当等电位联结导体还需引至其它楼层时，可由总等电位联结端子板引出接地干线至楼层等电位联结端子板并与楼层建筑物预留的结构钢筋接地端子相连；楼层等电位联结端子板通过接地干线与电子信息系统机房内的局部等电位联结端子板或等电位接地网络相连，并与机房内建筑物预留的接地端子相连，形成一个等电位联结的共用接地系统。 12.2 低压配电系统的接地型式和基本要求 12.2.1 低压配电系统的接地型式可分为TN、TT、IT三种系统，其中TN系统又可分为TN-C、TN-S、TN-C-S三种型式。 12.2.2 TN系统应符合下列基本要求： 1 在TN系统中，配电变压器中性点应直接接地。所有电气设备的外露可导电部分应采用保护导体（PE）或保护接地中性导体（PEN）...
