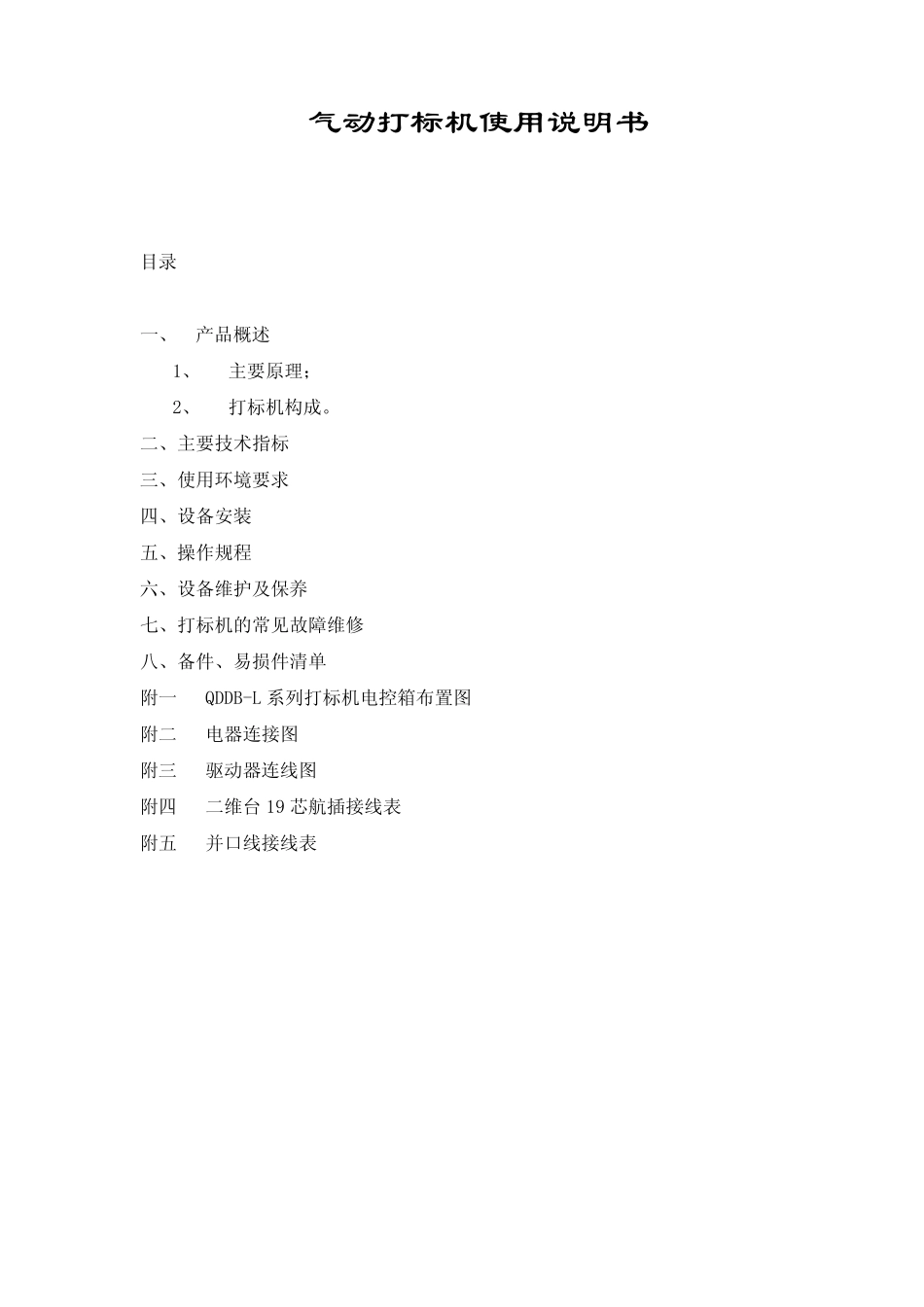

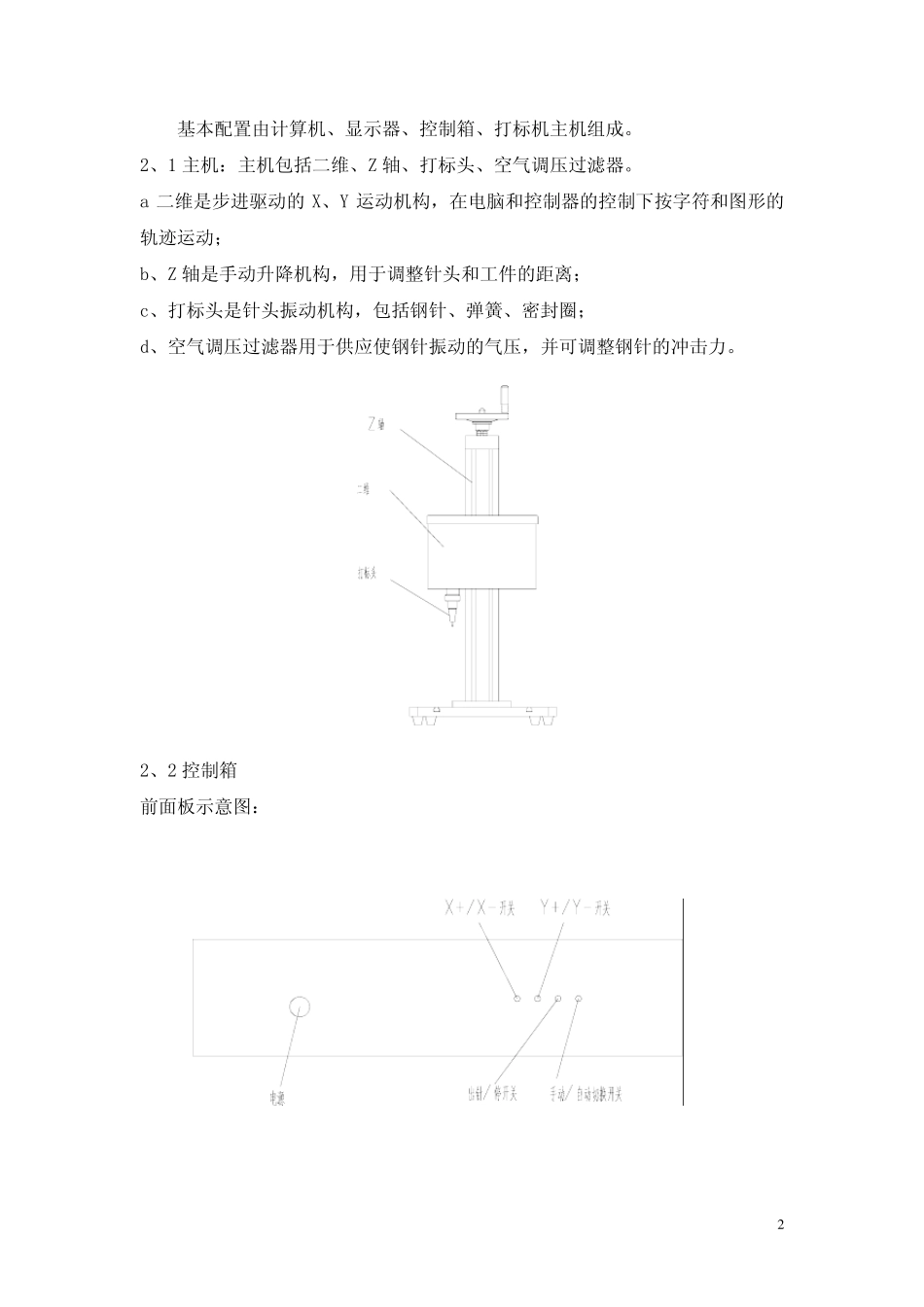

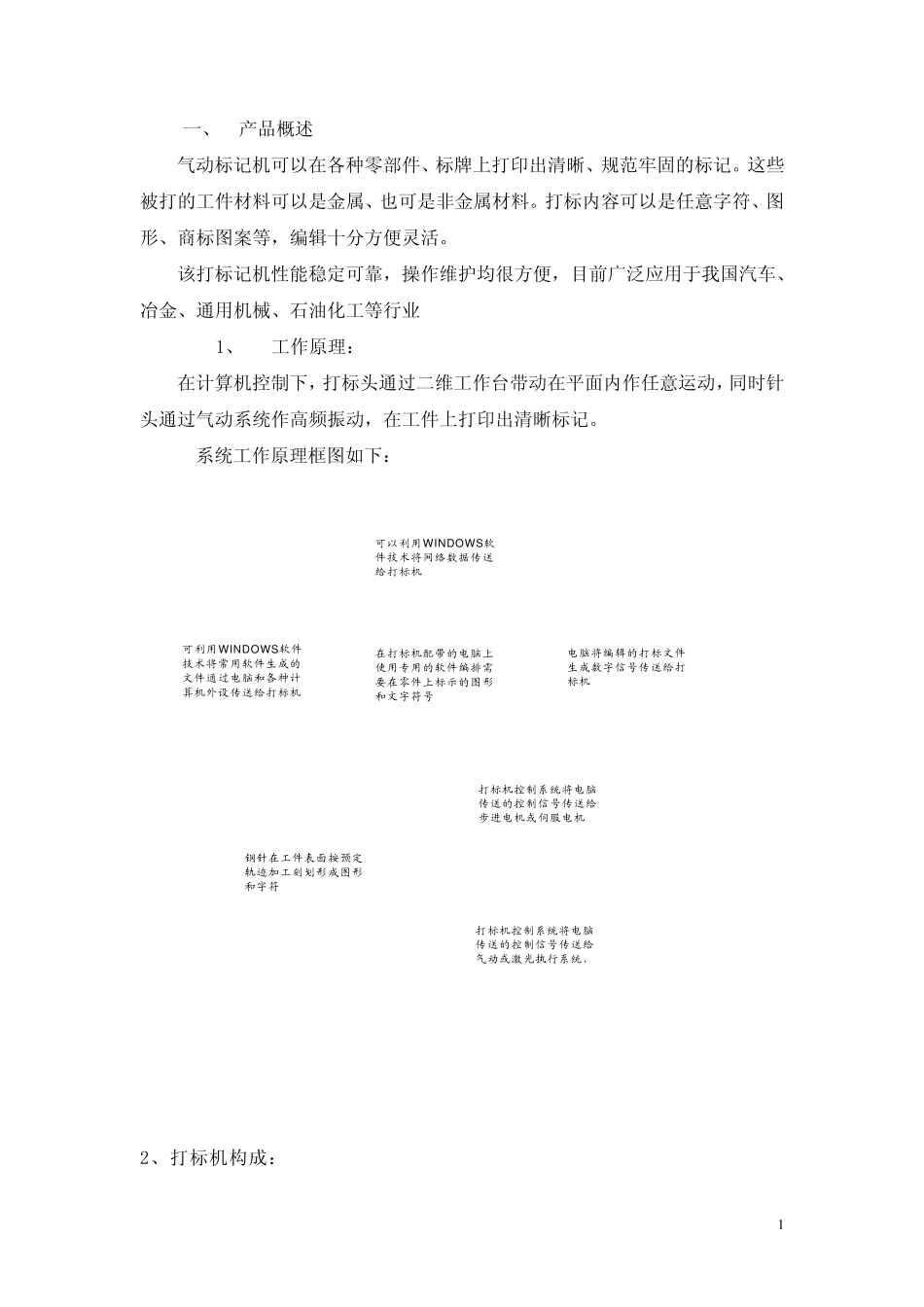

气动打标机使用说明书 目录 一、 产品概述 1、 主要原理； 2、 打标机构成。 二、主要技术指标 三、使用环境要求 四、设备安装 五、操作规程 六、设备维护及保养 七、打标机的常见故障维修 八、备件、易损件清单 附一 QDDB-L 系列打标机电控箱布置图 附二 电器连接图 附三 驱动器连线图 附四 二维台 19 芯航插接线表 附五 并口线接线表 一、 产品概述 气动标记机可以在各种零部件、标牌上打印出清晰、规范牢固的标记。这些被打的工件材料可以是金属、也可是非金属材料。打标内容可以是任意字符、图形、商标图案等，编辑十分方便灵活。 该打标记机性能稳定可靠，操作维护均很方便，目前广泛应用于我国汽车、冶金、通用机械、石油化工等行业 1、 工作原理： 在计算机控制下，打标头通过二维工作台带动在平面内作任意运动，同时针头通过气动系统作高频振动，在工件上打印出清晰标记。 系统工作原理框图如下： 打标机控制系统将电脑传送的控制信号传送给气动或激光执行系统，打标机控制系统将电脑传送的控制信号传送给步进电机或伺服电机电脑将编辑的打标文件生成数字信号传送给打标机可利用W INDOW S软件技术将常用软件生成的文件通过电脑和各种计算机外设传送给打标机可以利用W INDOW S软件技术将网络数据传送给打标机在打标机配带的电脑上使用专用的软件编排需要在零件上标示的图形和文字符号钢针在工件表面按预定轨迹加工刻划形成图形和字符 2、打标机构成： 1基本配置由计算机、显示器、控制箱、打标机主机组成。 2、1 主机：主机包括二维、Z 轴、打标头、空气调压过滤器。 a 二维是步进驱动的 X、Y 运动机构，在电脑和控制器的控制下按字符和图形的轨迹运动； b、Z 轴是手动升降机构，用于调整针头和工件的距离； c、打标头是针头振动机构，包括钢针、弹簧、密封圈； d、空气调压过滤器用于供应使钢针振动的气压，并可调整钢针的冲击力。 2、2 控制箱 前面板示意图： 2说明： a、三个开关（X+/X-开关、Y+/Y-开关、出针/停开关）只能在手动/自动切换开关切换至手动状态时起作用；手动状态用于测试系统是否正常； b、X+/X-开关控制打标头在X 轴两个方向运动； c、Y+/Y-开关控制打标头在Y 轴两个方向运动； d、出针/停开关手动控制针振动。 后面板示意图 二、主要技术指标： ⑴ 打印范围：150mm×100mm（标准型）； ⑵ 打标内容：任意图形及中英文字符、阿拉伯数字； ⑶ 打...
