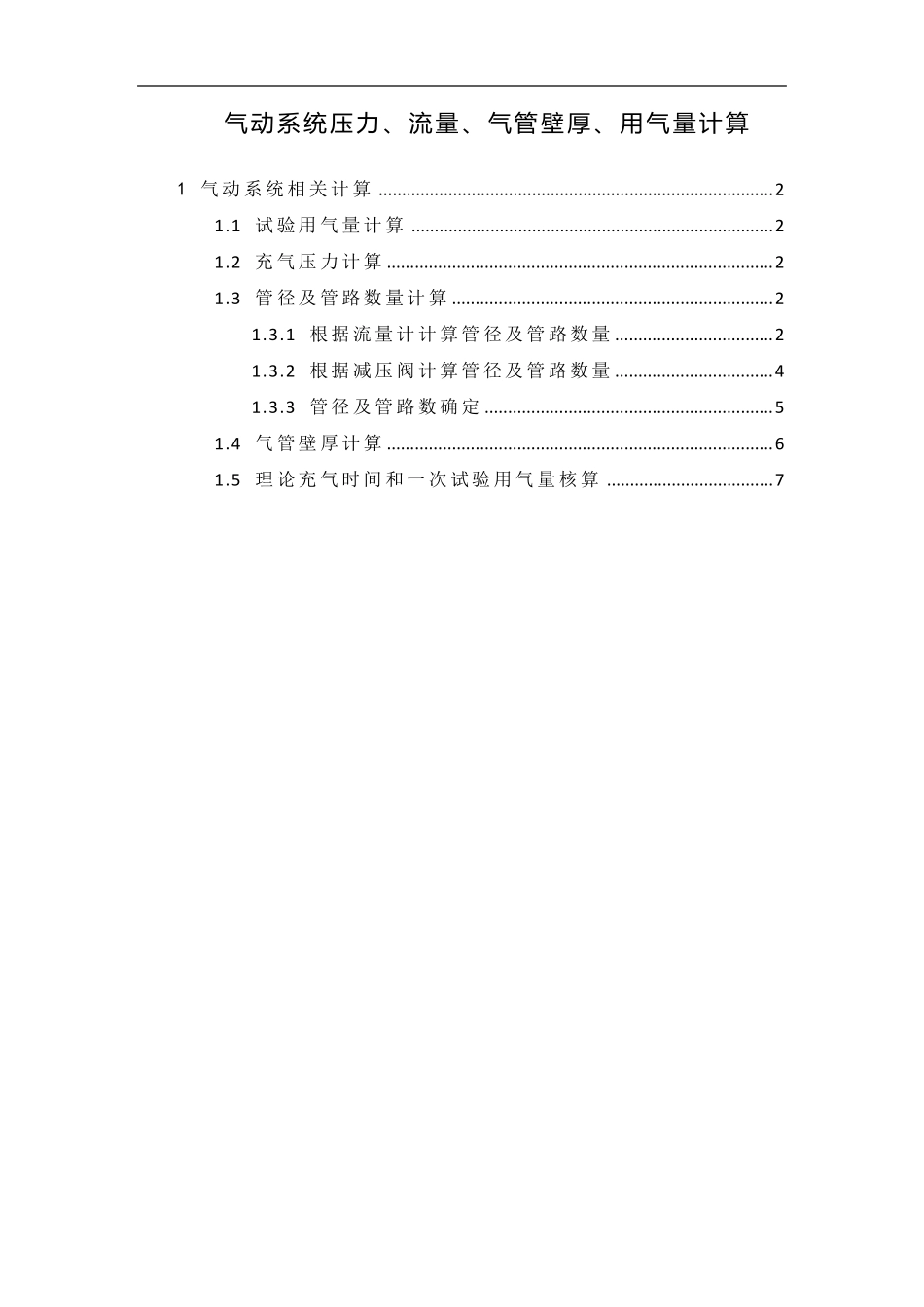

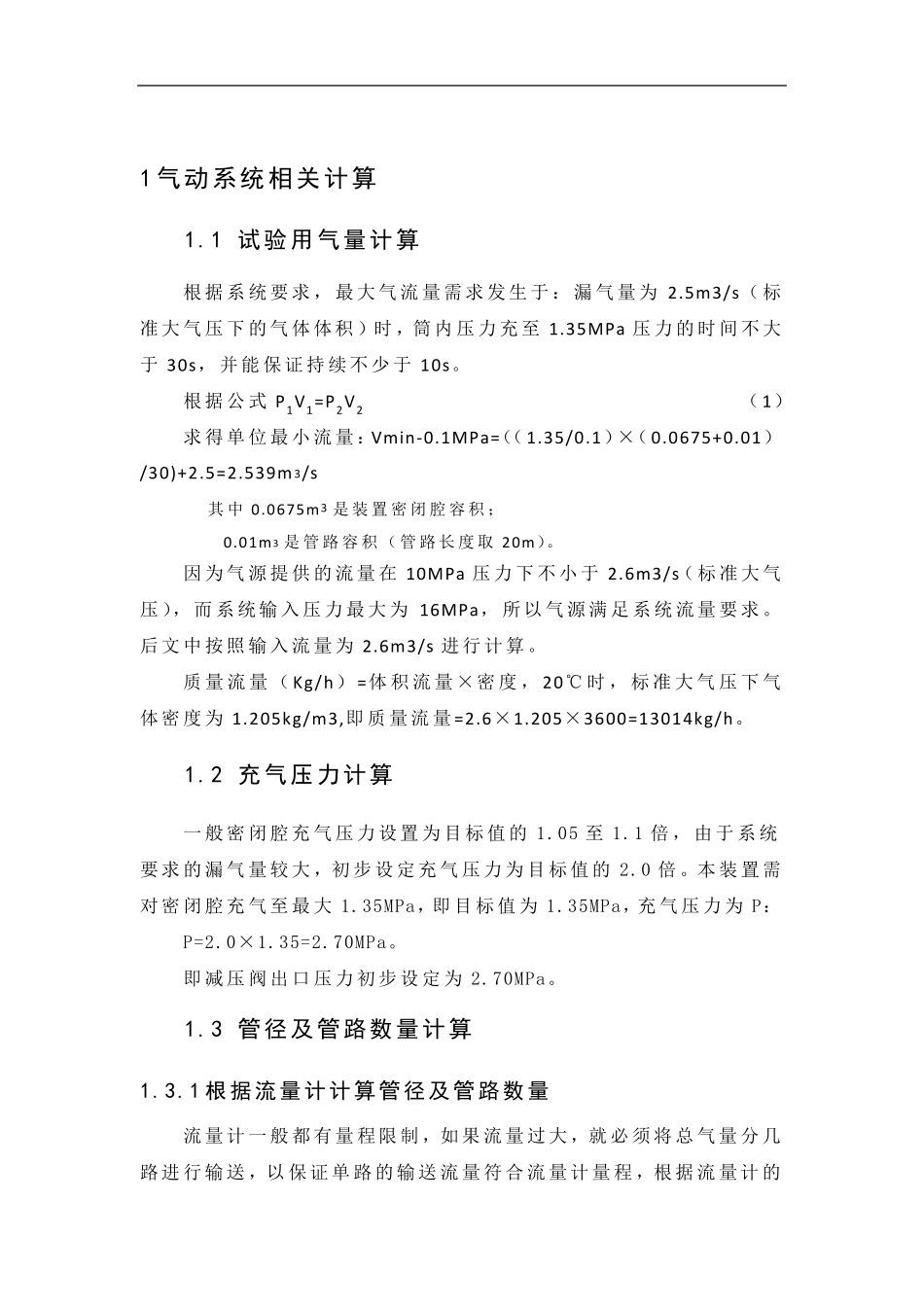

气 动 系 统 压 力 、流量、气 管壁厚、用气 量计算 1 气动系统相关计算 ..................................................................................... 2 1 .1 试验用气量计算 .............................................................................. 2 1 .2 充气压力计算 ................................................................................... 2 1 .3 管径及管路数量计算 ..................................................................... 2 1 .3 .1 根据流量计计算管径及管路数量 .................................. 2 1 .3 .2 根据减压阀计算管径及管路数量 .................................. 4 1 .3 .3 管径及管路数确定 .............................................................. 5 1 .4 气管壁厚计算 ................................................................................... 6 1 .5 理论充气时间和一 次 试验用气量核 算 .................................... 7 1 气动系统相关计算 1.1 试验用气量计算 根据系统要求，最大气流量需求发生于：漏气量为2.5m3/s（标准大气压下的气体体积）时，筒内压力充至1.35MPa 压力的时间不大于30s，并能保证持续不少于10s。 根据公式P1V1=P2V2 （1） 求得单位最小流量：Vmin-0.1MPa=（（1.35/0.1）×（0.0675+0.01）/30)+2.5=2.539m 3/s 其 中 0.0675m3 是 装 置 密 闭 腔 容 积； 0.01m3 是 管 路 容 积（管 路 长 度 取 20m）。 因 为气源 提 供 的流量在 10MPa 压力下不小于2.6m3/s（标准大气压），而 系统输 入 压力最大为16MPa，所 以 气源 满 足 系统流量要求。后 文 中 按 照 输 入 流量为2.6m3/s 进 行 计 算 。 质 量流量（Kg/h）=体积流量×密 度 ，20℃ 时，标准大气压下气体密 度 为1.205kg/m3,即 质 量流量=2.6×1.205×3600=13014kg/h。 1.2 充气压力计算 一 般 密 闭 腔 充气压力设 置 为目 标值 的1.05 至1.1 倍 ，由 于系统要求的漏气量较 大，初 步 设 定 充气压力为目 标值 的2.0 倍 。本 装 置 需对 密 闭 腔 充气至最大1.35MPa，即 目 标值 为1.35MPa，充气压力为P： P=2.0×1.35=2.70MPa。 即 减 压阀 出 口 压力初 步 设...
