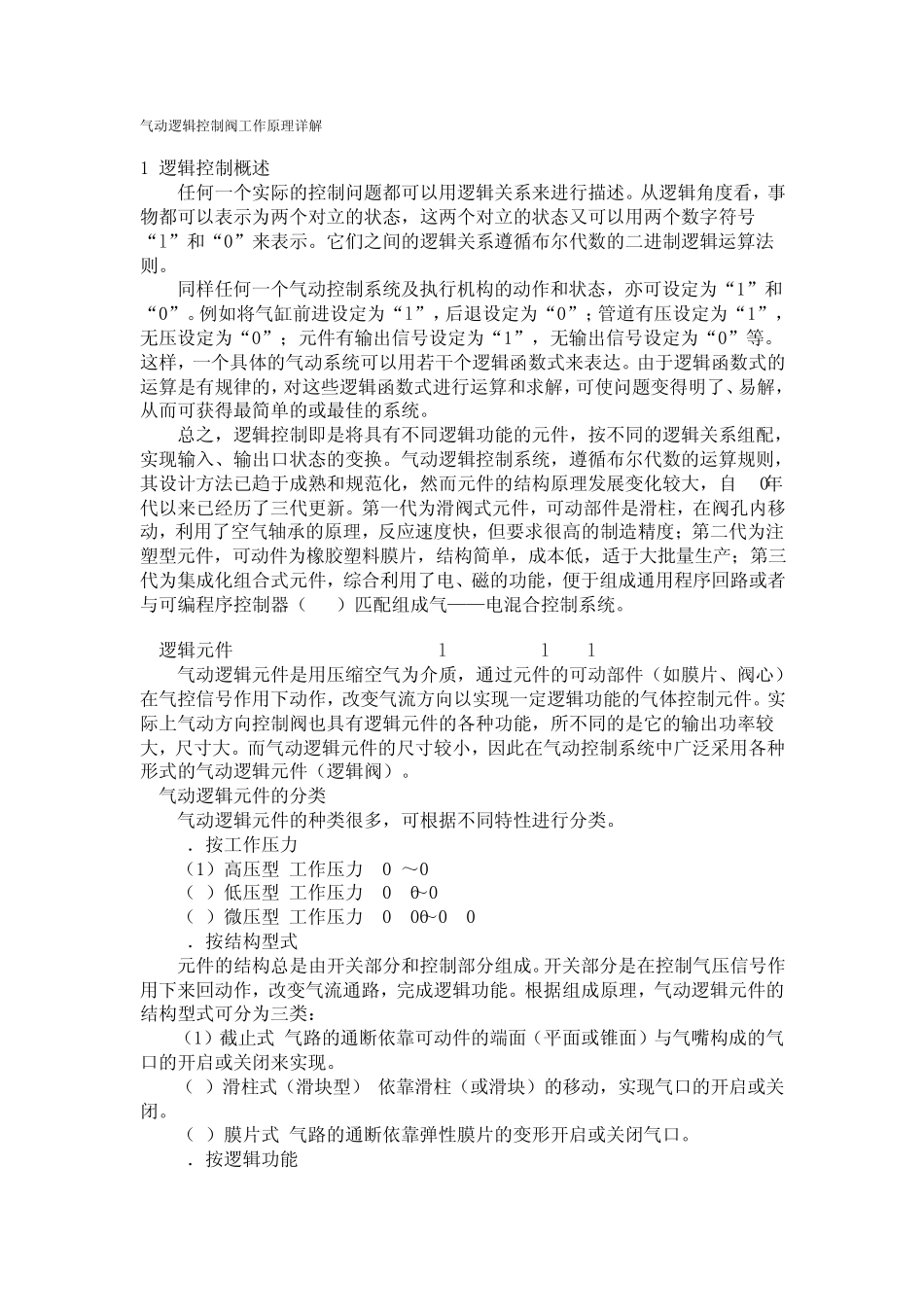

气 动 逻 辑 控 制 阀 工 作 原 理 详 解 1 逻 辑 控 制 概 述 任 何 一 个 实 际 的 控 制 问 题 都 可 以 用 逻 辑 关 系 来 进 行 描 述 。 从 逻 辑 角 度 看 ， 事物 都 可 以 表 示 为 两 个 对 立 的 状 态 ， 这 两 个 对 立 的 状 态 又 可 以 用 两 个 数 字 符 号“ l” 和 “ 0” 来 表 示 。 它 们 之 间 的 逻 辑 关 系 遵 循 布 尔 代 数 的 二 进 制 逻 辑 运 算 法则 。 同 样 任 何 一 个 气 动 控 制 系 统 及 执 行 机 构 的 动 作 和 状 态 ， 亦 可 设 定 为 “ 1” 和“ 0” 。 例 如 将 气 缸 前 进 设 定 为 “ l” ， 后 退 设 定 为 “ 0” ； 管 道 有 压 设 定 为 “ 1” ，无 压 设 定 为 “ 0” ； 元 件 有 输 出 信 号 设 定 为 “ 1” ， 无 输 出 信 号 设 定 为 “ 0” 等 。这 样 ， 一 个 具 体 的 气 动 系 统 可 以 用 若 干 个 逻 辑 函 数 式 来 表 达 。 由 于 逻 辑 函 数 式 的运 算 是 有 规 律 的 ， 对 这 些 逻 辑 函 数 式 进 行 运 算 和 求 解 ， 可 使 问 题 变 得 明 了 、 易 解 ，从 而 可 获 得 最 简 单 的 或最 佳的 系 统 。 总之 ， 逻 辑 控 制 即是 将 具 有 不同 逻 辑 功能的 元 件 ， 按不同 的 逻 辑 关 系 组配，实 现输 入、 输 出 口状 态 的 变 换。 气 动 逻 辑 控 制 系 统 ， 遵 循 布 尔 代 数 的 运 算 规 则 ，其设 计方法 已趋于 成熟和 规 范化， 然而 元 件 的 结构 原 理 发展变 化较大， 自60年代 以 来 已经历了 三代 更新。 第一 代 为 滑阀 式 元 件 ， 可 动 部件 是 滑柱， 在阀 孔内移动 ， 利用 了 空气 轴承的 原 理 ， 反应速度 快， 但要求 很高的 制 造精度 ； 第二 代 为 注塑型元 件 ， 可 动 件 为 橡胶塑料膜片， 结构 简 单 ， 成本低， 适于 大批量生产； 第三代 为 集成化组合式 元 件 ， 综合利用 了 电、 磁的 功能， 便于 组成通用 程序回路或者与可 编程序控 制 器（PL...
