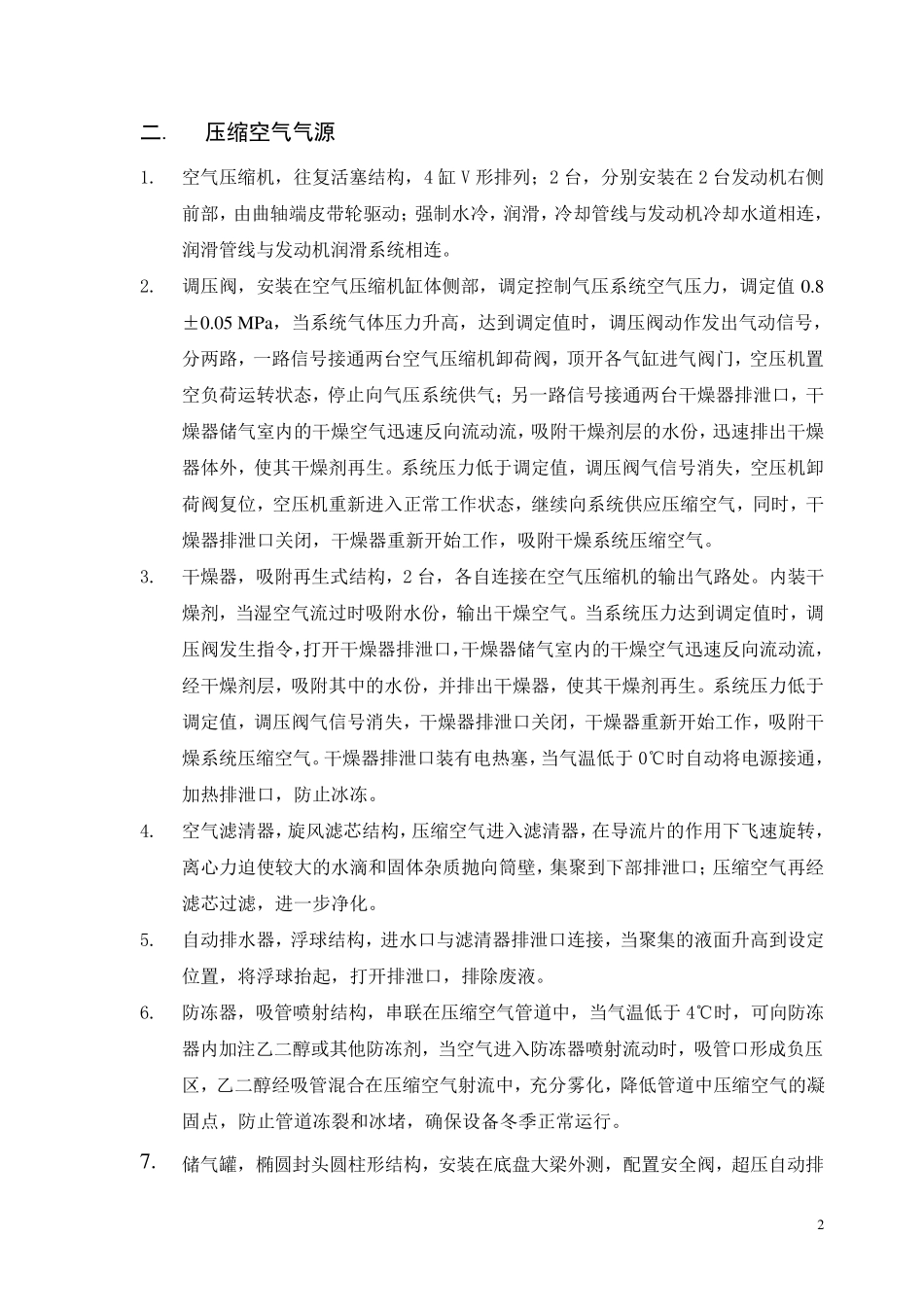

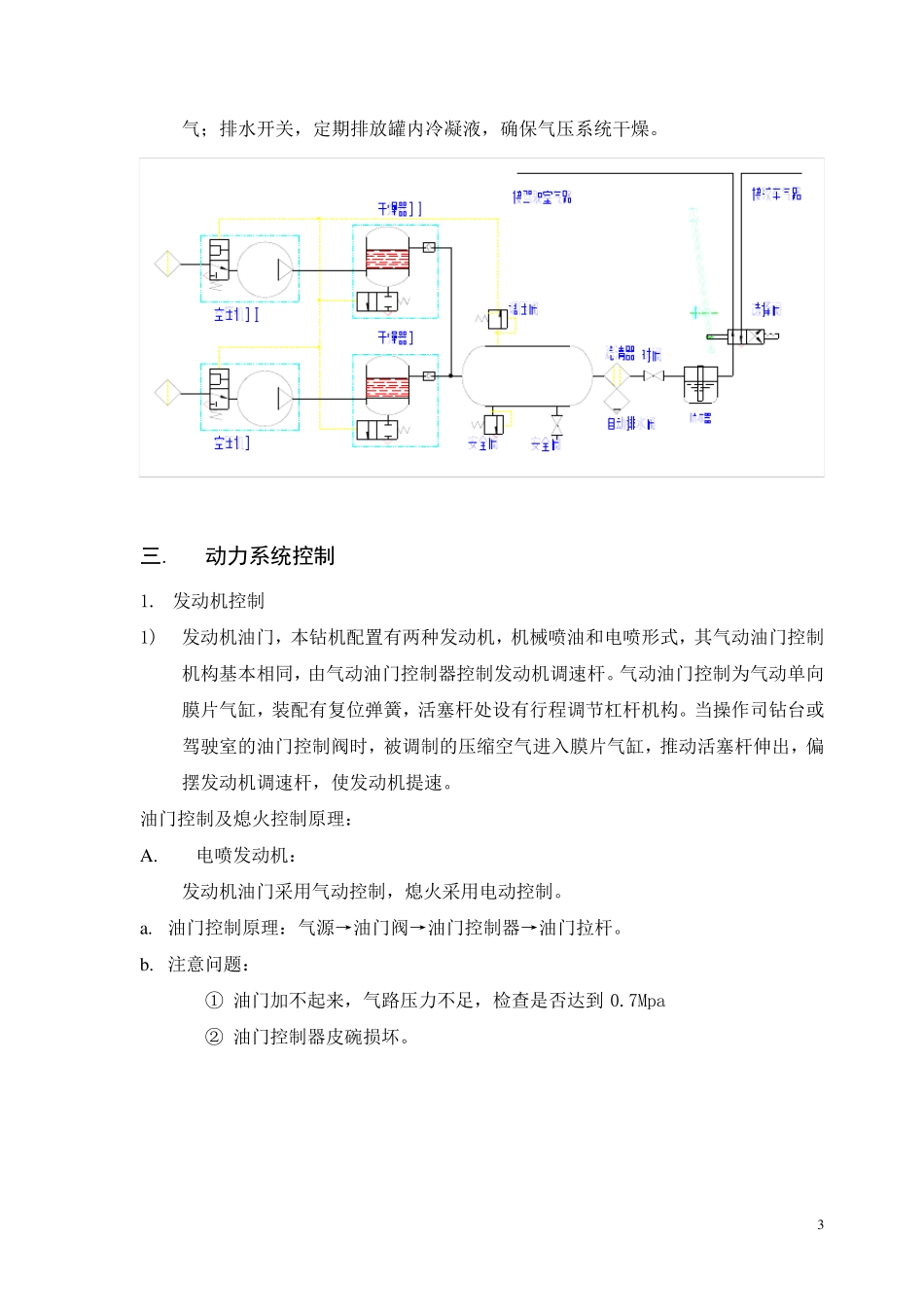

1 气路系统结构及工作原理 气压系统由空压机、干燥器、滤清器、自动排水器、防冻器及各类控制阀件组成，压缩空气经多级净化处理后，供底盘行驶及车上作业使用。 一. 结构特点 气压系统主要由以下组成： 压缩空气气源 动力系统控制气路 底盘气路 绞车气路 司钻控制 压缩空气气源整车共用，底盘气路和绞车气路均为相对独立管路，并相互锁定；分动箱的动力操作手柄在切换发动机动力时，同时切换压缩空气气源，钻机车在行驶状态接通底盘气路，钻修作业接通绞车气路。当二者其一管路接通压缩空气气源时，另外一路则被切断压缩空气气源，确保设备操作安全，减少气路管线泄漏。方框图如下： 2 二. 压缩空气气源 1. 空气压缩机，往复活塞结构，4 缸V 形排列；2 台，分别安装在2 台发动机右侧前部，由曲轴端皮带轮驱动；强制水冷，润滑，冷却管线与发动机冷却水道相连，润滑管线与发动机润滑系统相连。 2. 调压阀，安装在空气压缩机缸体侧部，调定控制气压系统空气压力，调定值0.8±0.05 MPa，当系统气体压力升高，达到调定值时，调压阀动作发出气动信号，分两路，一路信号接通两台空气压缩机卸荷阀，顶开各气缸进气阀门，空压机置空负荷运转状态，停止向气压系统供气；另一路信号接通两台干燥器排泄口，干燥器储气室内的干燥空气迅速反向流动流，吸附干燥剂层的水份，迅速排出干燥器体外，使其干燥剂再生。系统压力低于调定值，调压阀气信号消失，空压机卸荷阀复位，空压机重新进入正常工作状态，继续向系统供应压缩空气，同时，干燥器排泄口关闭，干燥器重新开始工作，吸附干燥系统压缩空气。 3. 干燥器，吸附再生式结构，2 台，各自连接在空气压缩机的输出气路处。内装干燥剂，当湿空气流过时吸附水份，输出干燥空气。当系统压力达到调定值时，调压阀发生指令，打开干燥器排泄口，干燥器储气室内的干燥空气迅速反向流动流，经干燥剂层，吸附其中的水份，并排出干燥器，使其干燥剂再生。系统压力低于调定值，调压阀气信号消失，干燥器排泄口关闭，干燥器重新开始工作，吸附干燥系统压缩空气。干燥器排泄口装有电热塞，当气温低于 0℃时自动将电源接通，加热排泄口，防止冰冻。 4. 空气滤清器，旋 风 滤芯 结构，压缩空气进入滤清器，在导 流片 的作用 下 飞 速旋 转，离 心 力迫 使较 大 的水滴 和 固 体杂 质 抛 向筒 壁 ，集 聚 到下 部排泄口；压缩空气再经滤芯 过滤，进...
