氧传感器应用电路设计

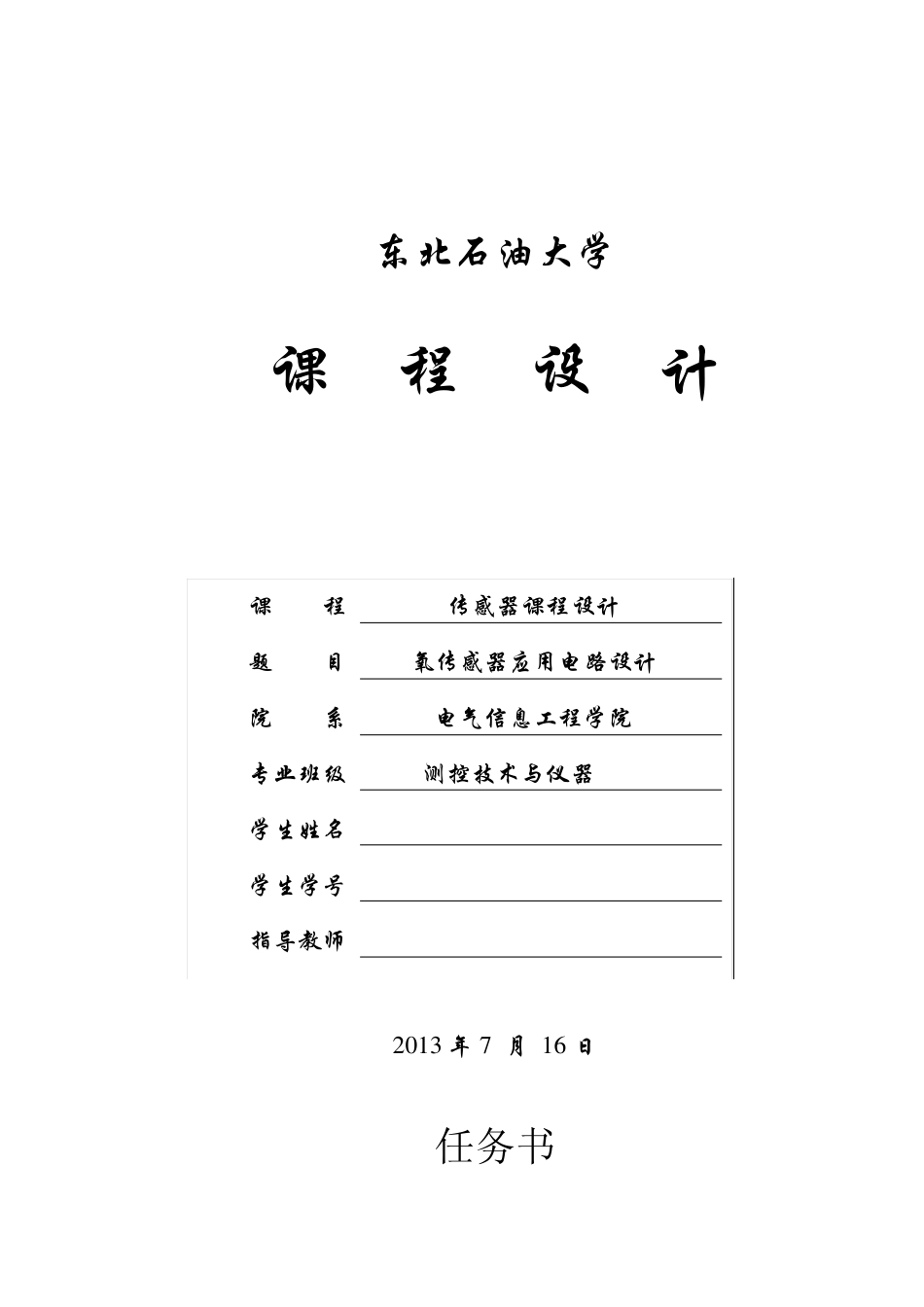

东北石油大学 课 程 设 计 2 0 1 3 年 7 月 1 6 日 任务书 课 程 传感器课程设计 题 目 氧传感器应用电路设计 院 系 电气信息工程学院 专业班级 测控技术与仪器 学生姓名 学生学号 指导教师 课程 传感器课程设计 题目 氧传感器应用电路设计 专业 测控技术与仪器 姓名 *** 学号 ************ 主要内容： 本文主要讲述基 STC12C5A60S2单片机和 LM358、氧传感器氧含量测试的设计。本设计通过 STC12C5A60S2单片机作为系统的主控制中心完成氧传感器输出信号的采集，氧传感器感应氧含量并输出信号，LM358实现信号处理，用 LED指示灯显示表示当前的氧含量。 基本要求： 1、了解测试分析氧传感器的信号 2、能够处理氧传感器输出信号 3、STC12C5A60S2单片机的使用及其片内资源，能够使用片内AD模块资源 3、能够绘画电路原理图 4、能够C语言编程 主要参考资料： [1] 张毅刚,单片机原理及应用[J],北京:高等教育出版社,2003. [2] 黄贤武,郑莜霞,传感器原理与应用[J],成都:电子科技大学出版社,2004. [3] 周润景,蔡雨恬,PROTEUS 入门实用教程[M],北京:机械工业出版社,2011. [4] 楼然苗,李光飞,单片机课程设计指导[J],北京:北京航空航天大学出版社 2007. [5] 万光毅.单片机实验与实践教程[M]. 北京：北京航空航天大学出版社.2005.1. [6] 朱清慧,Proteu s 电子技术虚拟实验室[M],北京:中国水利水电出版社,2010. 完成期限 2013.7.12—2013.7.16 指导教师 *** *** 专业负责人 **** 2013 年 7 月 12 日 传感器课程设计 摘 要 本文主要讲述基STC12C5A60S2单片机和LM358、氧传感器氧含量测试的设计。本设计通过 STC12C5A60S2单片机作为系统的主控制中心的氧传感器系统。系统中采用氧传感器感应氧含量并输出信号，由 LM358接收信号并实现信号处理，最终将结果输入单片机，在 STC12C5A60S2单片机的控制下，用 LED指示灯显示表示当前的氧含量，并在特定条件下使用蜂鸣器进行报警。 关键字：STC12C5A60S2单片机，氧传感器，LM358 传感器课程设计 目 录 一 、设计要求 ................................................................................................................ 1 二、设计方案及其特点 .................................................................................................. 1 1 、方案说明 ............................
