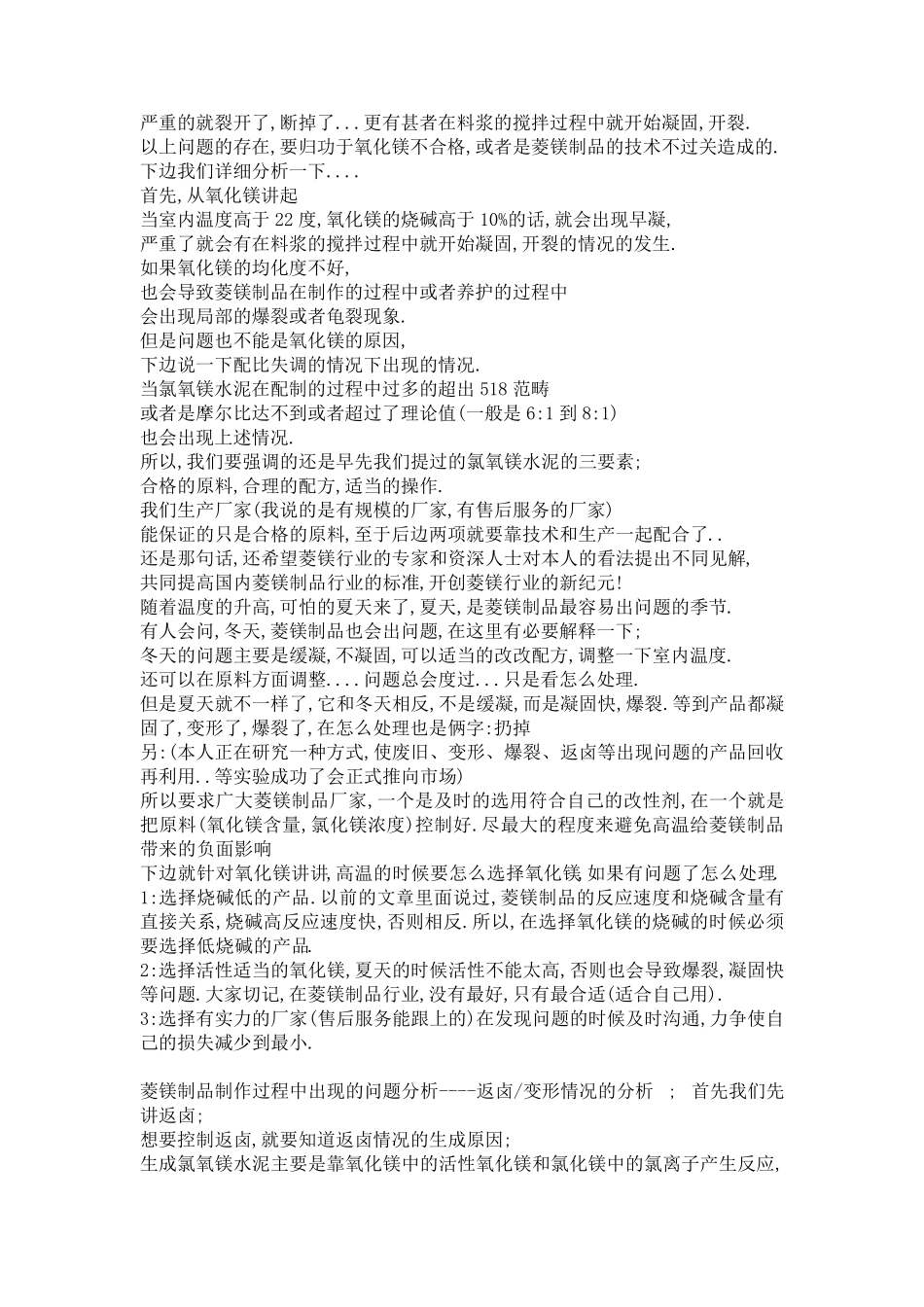

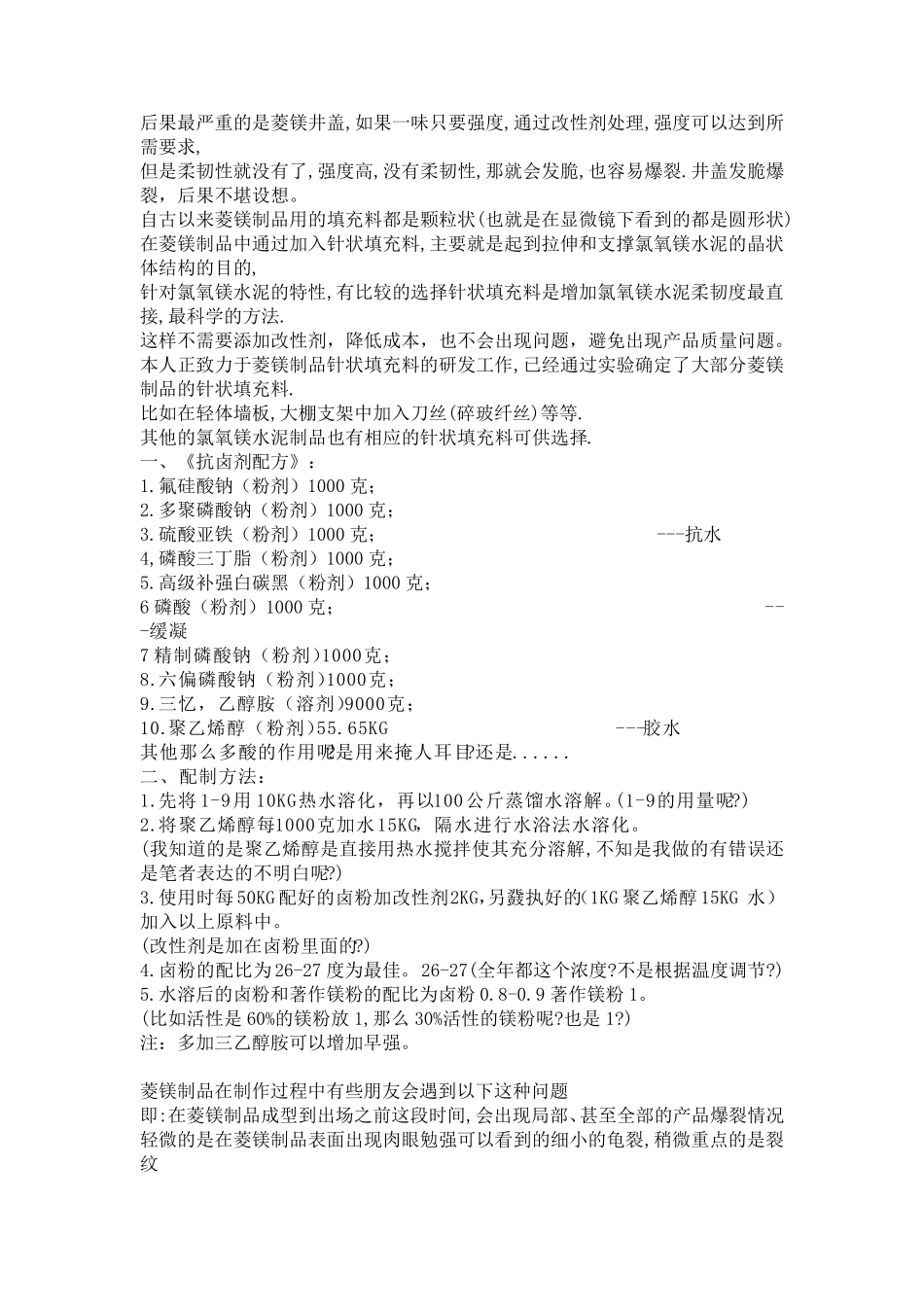

氧化镁与氯化镁 菱镁材料胶凝力学性能的主要相结构与相组分为：5Mg(0H)2·MgCl2·8H20，即 5·1·8 结构。材料的反应摩尔数比是技术的核心。生产菱镁（氯氧镁水泥、无机玻璃钢）制品，应以 MgO 和 MgCl2 的摩尔比为依据，并根据不同材料的MgO、MgCl2 的不同含量，进行换算，以调整配方。MgO∶MgCl2 的摩尔比应掌握在 6-8:1 之间，常用摩尔比在 6.5-7.5:1 之间。 一、基础数据 1、摩尔质量 氧化镁：40.3 氯化镁：95.2 2、配方摩尔比 M＝氧化镁的摩尔数/氯化镁的摩尔数 二、计算方法 设原料氧化镁的质量为G1 公斤，其摩尔数为： 氧化镁摩尔数 M1＝G1*1000*活性含量百分比/40.3，则氯化镁的摩尔数为： 氯化镁摩尔数 M2＝M1/M， 氯化镁的固体质量（公斤）G2＝M2*95.2/1000 氯化镁溶液（卤水）用量＝G2/氯化镁溶液浓度 C2（公斤） 三、氯化镁溶液（卤水）的配制 氯化镁溶液（卤水）的浓度，可用范围为25-35％（室温时，氯化镁的溶解度约为55 克，这时浓度约 35%，高于这一浓度，需用热水，否则不容易配制），常用MgCl2 溶液浓度 22-30％。采用更高的浓度，可降低拌合物的水灰比，改善制品各方面的性能。水灰低时，应注意养护，防止缺水。 原料的氯化镁含量不是 100%，应进行相应换算。 溶液浓度(%)＝活性氯化镁的总重量/(氯化镁的重量＋水的重量）*100 如配制 30%的氯化镁卤水 100 公斤：配法 氯化镁的重量＝30 公斤/活性氯化镁的含量 用水量＝100－氯化镁的重量（公斤） 四、填充料 菱镁制品在生产中加入填充料，填充料可降低生产成本，并改变制品的性能。用量可按实际生产要求添加。填充料包括 ：锯 屑 、稻 壳 、农 作 物秸 杆 ； 各种 石 粉 、珍 珠 岩 、粉 煤 灰等 。但 不应加入含钙 的填料。 五 、计算示 例 设氧化镁的活性含量为65%，氯化镁溶液浓度为30%，氧化镁与氯化镁的摩尔比为7，则 10 公斤原料氧化镁应配氯化镁溶液的量为 [(10*1000*65%/40.3)/7]*95.2/1000/30%=7.31(公斤) 30%氯化镁溶液 众 所 周 知 菱镁制品成品之后 关 注的问 题 无非 是以下 几 个 : 1:返 卤/返 碱 2:翘 曲 /变形 3:强 度/柔 韧 度 我 们 今 天 要说 的就 是第 三点 ,强 度柔 韧 度的问 题 。虽 然 返 卤返 碱 问 题 是菱镁制品的一大 难 题 ， 但 是如果 菱镁制品没 有 了 柔 韧 度，就 算强 度再 高，也 会 很 容易...
