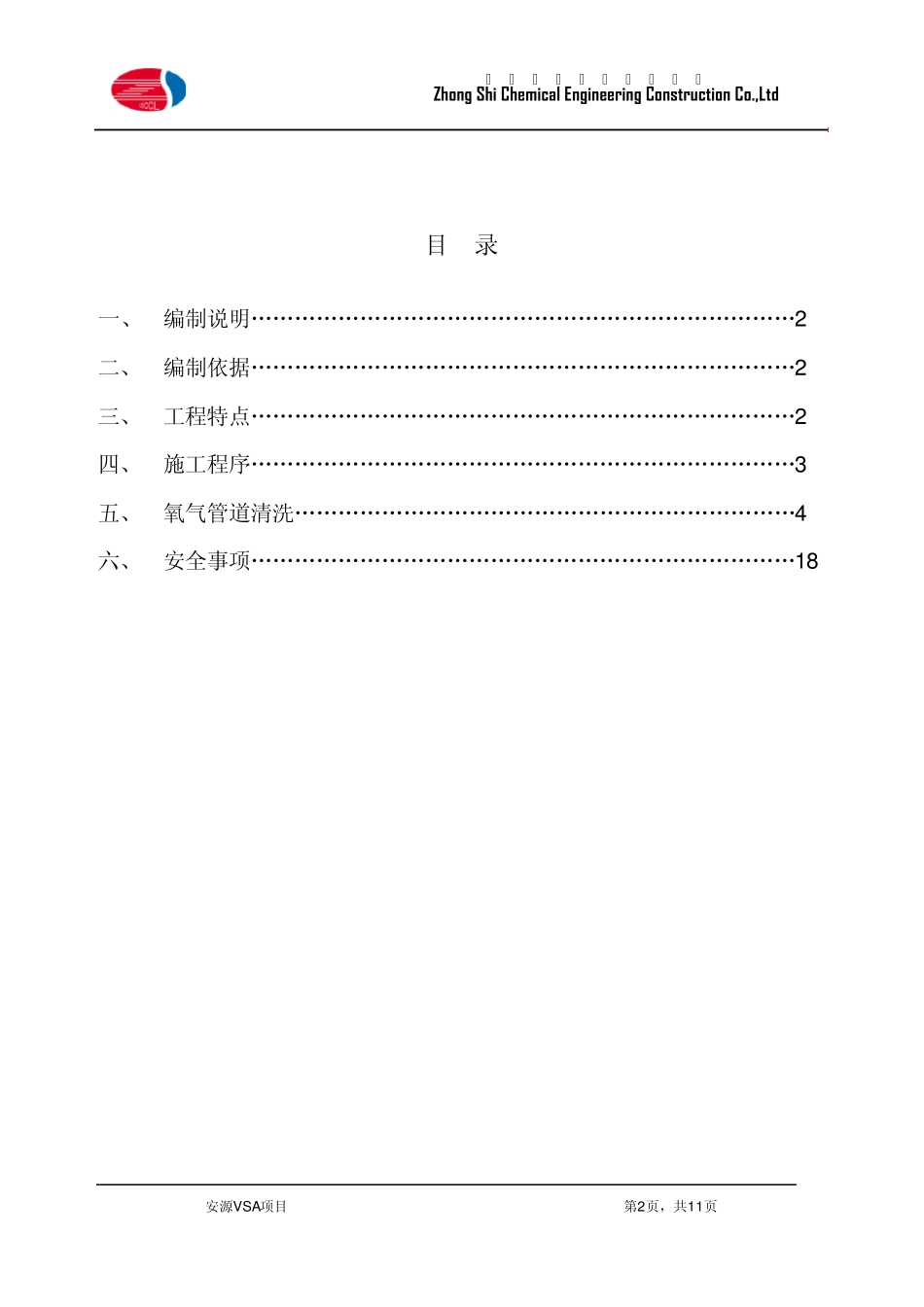

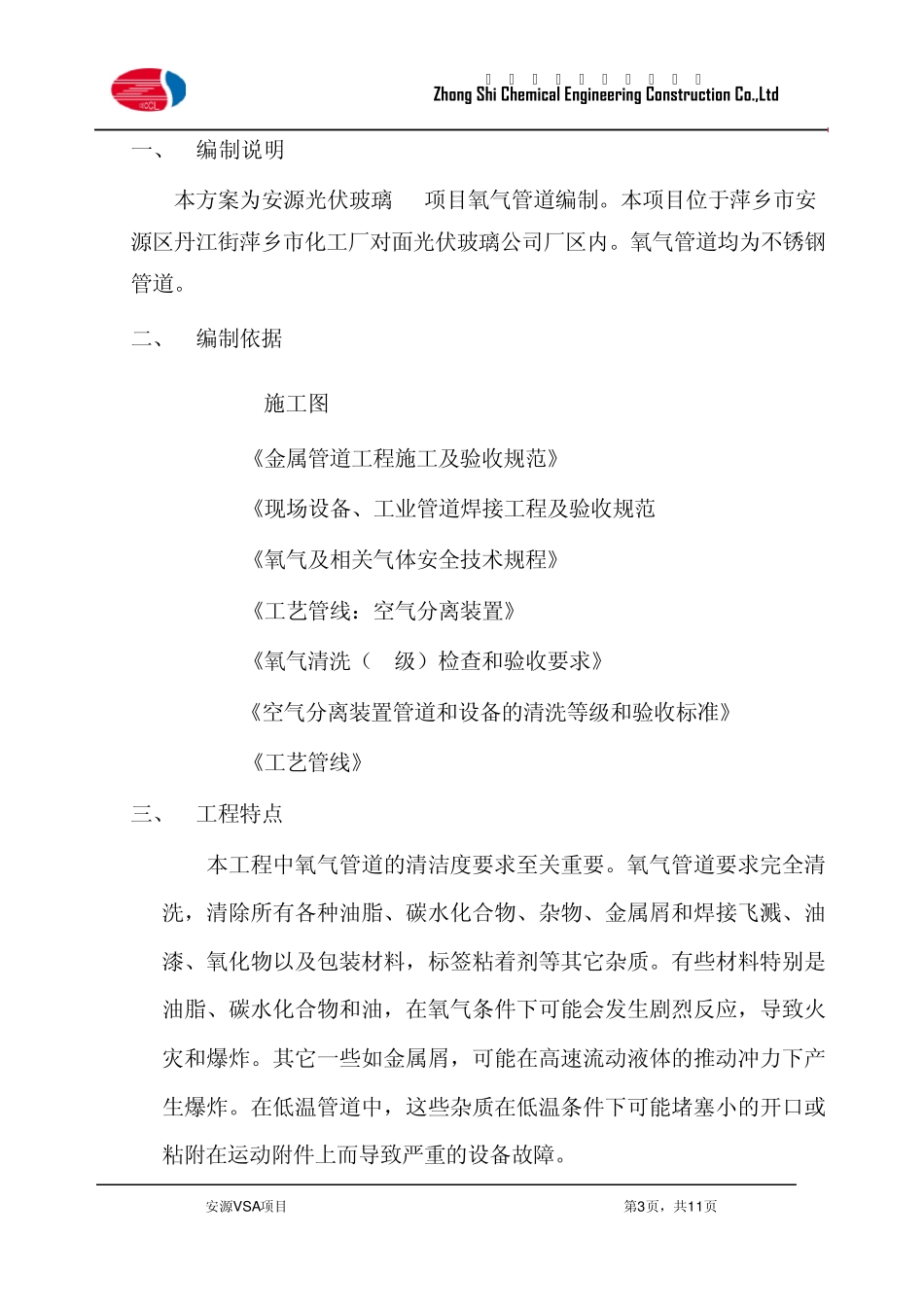

中 石 化 工 建 设 有 限 公 司 Zhong Shi Chemical Engineering Construction Co.,Ltd 安源VSA项目 第1页,共11页 安源光伏玻璃VSA工程 氧气管道清洗方案 编制:陈亮 审核:赵庆东 中石化工建设有限公司 2011-8-29 中 石 化 工 建 设 有 限 公 司 Zhong Shi Chemical Engineering Construction Co.,Ltd 安源VSA项目 第2页,共11页 目 录 一、 编制说明…………………………………………………………………2 二、 编制依据…………………………………………………………………2 三、 工程特点…………………………………………………………………2 四、 施工程序…………………………………………………………………3 五、 氧气管道清洗……………………………………………………………4 六、 安全事项…………………………………………………………………18 中 石 化 工 建 设 有 限 公 司 Zhong Shi Chemical Engineering Construction Co.,Ltd 安源VSA项目 第3页,共11页 一、 编制说明 本方案为安源光伏玻璃VSA项目氧气管道编制。本项目位于萍乡市安源区丹江街萍乡市化工厂对面光伏玻璃公司厂区内。氧气管道均为不锈钢管道。 二、 编制依据 2.1 施工图 2.2《金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程及验收规范GB-50236-98 2.4《氧气及相关气体安全技术规程》GB16912-97 2.5《工艺管线:空气分离装置》AP 670.201 2.6《氧气清洗(AA级)检查和验收要求》4WPI-SW70003 2.7《空气分离装置管道和设备的清洗等级和验收标准》3PI70001 2.8《工艺管线》AP 670.200 三、 工程特点 本工程中氧气管道的清洁度要求至关重要。氧气管道要求完全清洗,清除所有各种油脂、碳水化合物、杂物、金属屑和焊接飞溅、油漆、氧化物以及包装材料,标签粘着剂等其它杂质。有些材料特别是油脂、碳水化合物和油,在氧气条件下可能会发生剧烈反应,导致火灾和爆炸。其它一些如金属屑,可能在高速流动液体的推动冲力下产生爆炸。在低温管道中,这些杂质在低温条件下可能堵塞小的开口或粘附在运动附件上而导致严重的设备故障。 中 石 化 工 建 设 有 限 公 司 Zhong Shi Chemical Engineering Construction Co.,Ltd 安源VSA项目 第4页,共11页 四、 施工程序 `` 施工前准备 编制管段图 人员设备进场 材料采购 图纸...
