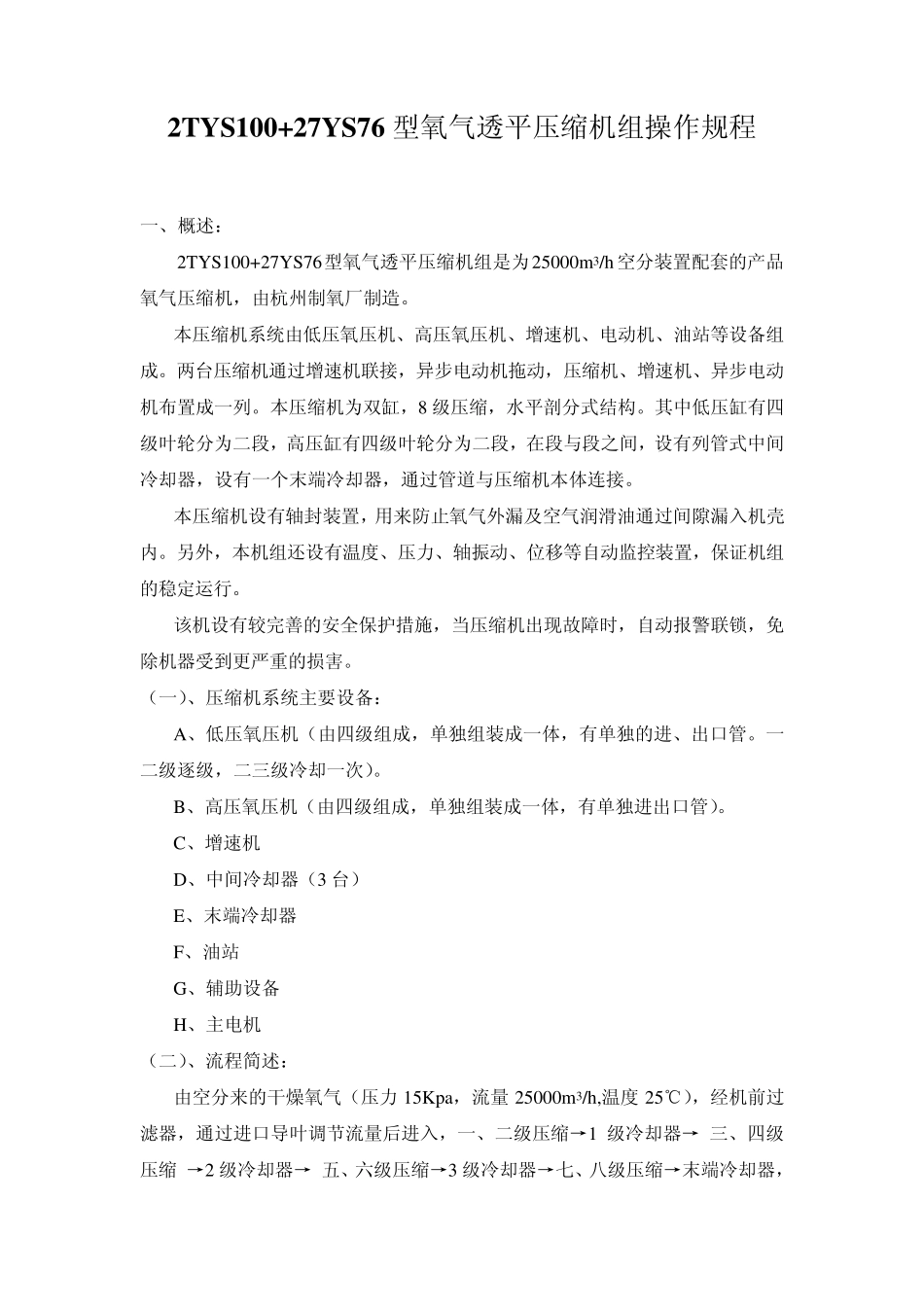

2TYS100+27YS76 型氧气透平压缩机组操作规程 一、概述： 2TYS100+27YS76型氧气透平压缩机组是为25000m3/h 空分装置配套的产品氧气压缩机，由杭州制氧厂制造。 本压缩机系统由低压氧压机、高压氧压机、增速机、电动机、油站等设备组成。两台压缩机通过增速机联接，异步电动机拖动，压缩机、增速机、异步电动机布置成一列。本压缩机为双缸，8 级压缩，水平剖分式结构。其中低压缸有四级叶轮分为二段，高压缸有四级叶轮分为二段，在段与段之间，设有列管式中间冷却器，设有一个末端冷却器，通过管道与压缩机本体连接。 本压缩机设有轴封装置，用来防止氧气外漏及空气润滑油通过间隙漏入机壳内。另外，本机组还设有温度、压力、轴振动、位移等自动监控装置，保证机组的稳定运行。 该机设有较完善的安全保护措施，当压缩机出现故障时，自动报警联锁，免除机器受到更严重的损害。 （一）、压缩机系统主要设备： A、低压氧压机（由四级组成，单独组装成一体，有单独的进、出口管。一二级逐级，二三级冷却一次）。 B、高压氧压机（由四级组成，单独组装成一体，有单独进出口管）。 C、增速机 D、中间冷却器（3 台） E、末端冷却器 F、油站 G、辅助设备 H、主电机 （二）、流程简述： 由空分来的干燥氧气（压力 15Kpa，流量25000m3/h,温度 25℃），经机前过滤器，通过进口导叶调节流量后进入，一、二级压缩→1 级冷却器→ 三、四级压缩 →2 级冷却器→ 五、六级压缩→3 级冷却器→七、八级压缩→末端冷却器，经出口阀送到系统管网。 二、机组及各部在设计条件下的性能参数 1 、设计条件： 工作介质：氧气 相对温度：0% 排气量：26000m3/h 进气压力：15KPa 排气压力：3.0 Mpa 进气温度：25℃ 排气温度：≦45℃ 大气压力：100 Kpa 冷却水温度：35℃ 轴功率：~ 4860KW 转速：2990/11475/11475 r /min 2 、氧气压缩机 ①、本厂代号：T1YS56R ②、型号：2TYS100+2TYS76 ③、形式：双杠、8 级压缩、水平剖分式 ④、级数：低压压缩机 4 级 高压压缩机 4 级 ⑤、中间冷却器：水冷、列管、卧式 ⑥、末端冷却器：水冷、列管、卧式 ⑦、进出口管径：进口管 DN600 出口管 DN250 3 、电动机 形式：异步感应电动机 型号：YKOS5400-2 额定输出功率：5400KW 电压：10000V 频率：50HZ 级数：2 转速：2990 r/min 转向：从输出轴端看，为逆时针方向 4 、增速机 本厂代号：T310E 型号：PC455-5...
