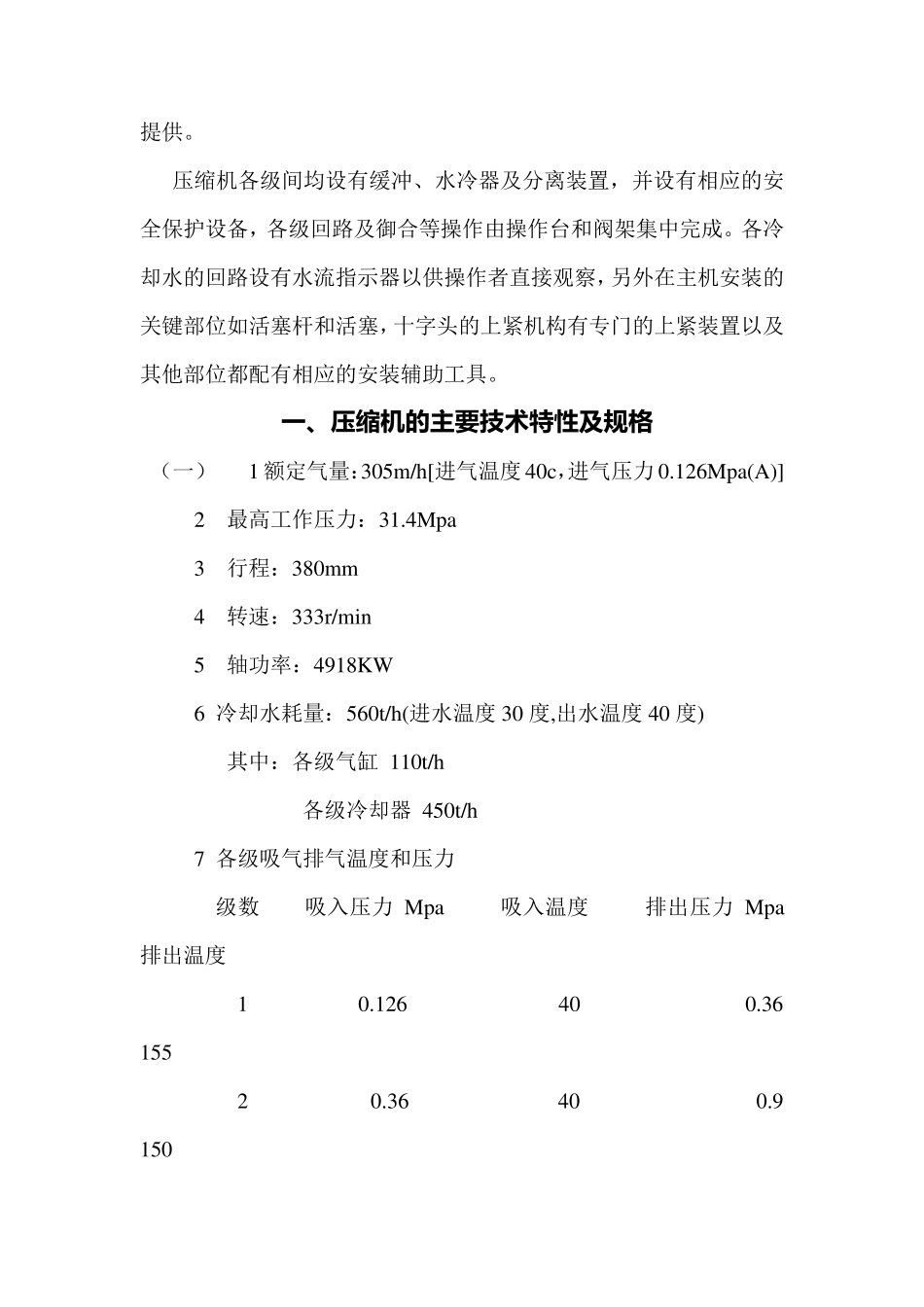

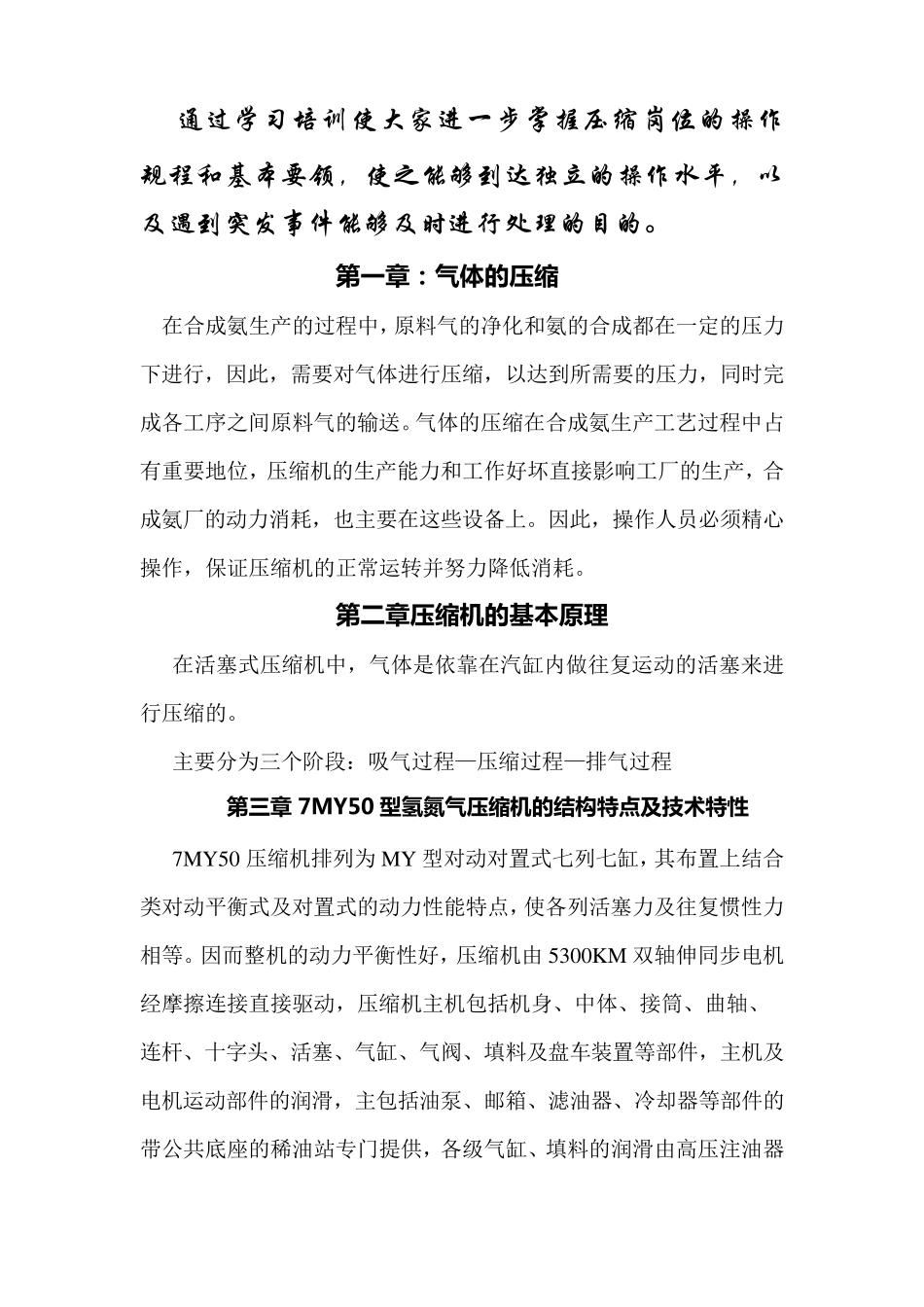

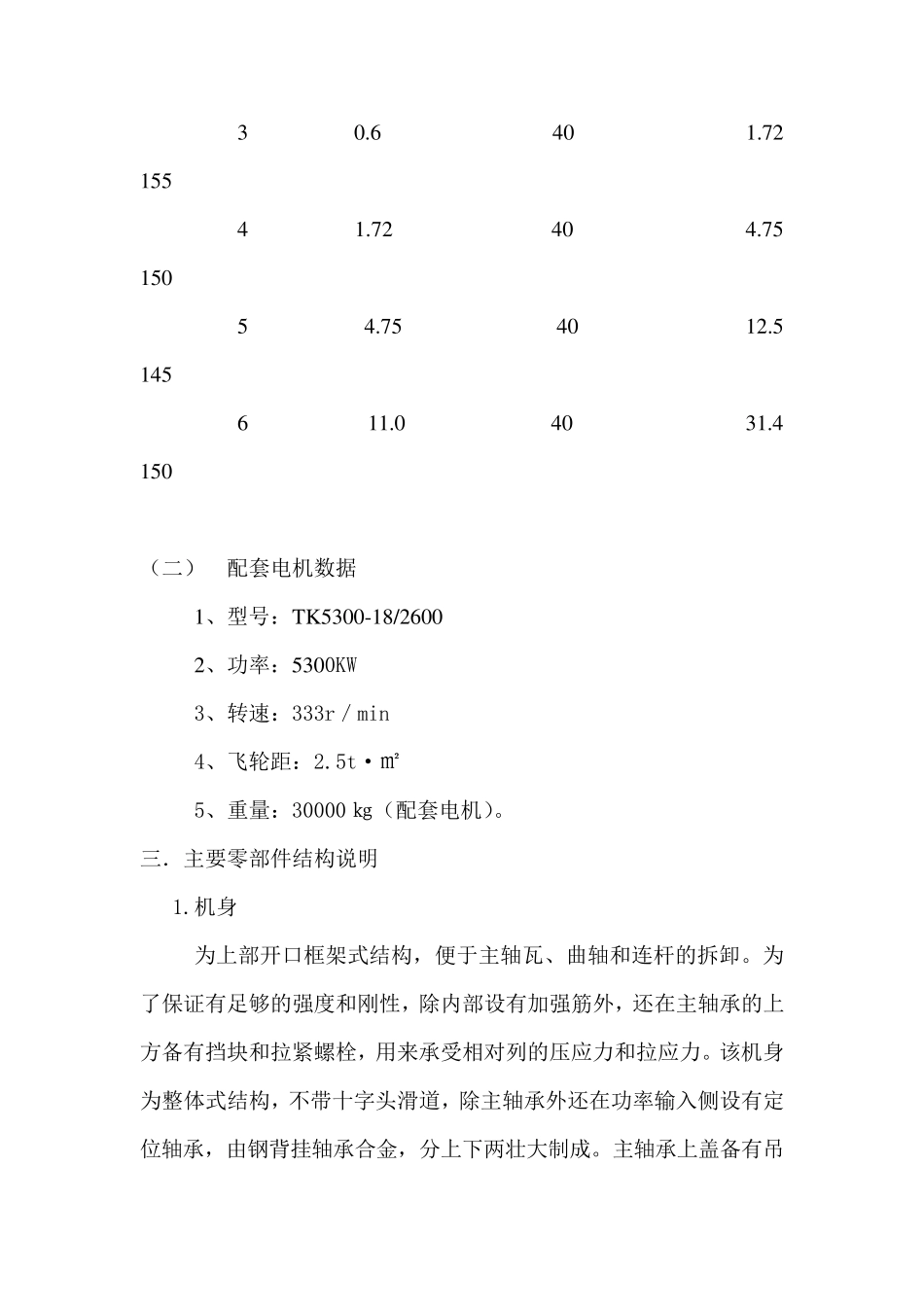

通 过 学 习 培 训 使 大 家 进 一 步 掌 握 压 缩 岗 位 的 操 作规 程 和 基 本 要 领 , 使 之 能 够 到 达 独 立 的 操 作 水 平 , 以及 遇 到 突 发 事 件 能 够 及 时 进 行 处 理 的 目 的 。 第 一章:气体的压缩 在合成氨生产的过程中,原料气的净化和氨的合成都在一定的压力下进行,因此,需要对气体进行压缩,以达到所需要的压力,同时完成各工序之间原料气的输送。气体的压缩在合成氨生产工艺过程中占有重要地位,压缩机的生产能力和工作好坏直接影响工厂的生产,合成氨厂的动力消耗,也主要在这些设备上。因此,操作人员必须精心操作,保证压缩机的正常运转并努力降低消耗。 第 二章压缩机的基本原理 在活塞式压缩机中,气体是依靠在汽缸内做往复运动的活塞来进行压缩的。 主要分为三个阶段:吸气过程—压缩过程—排气过程 第 三章 7MY50 型氢氮气压缩机的结构特点及技术特性 7MY50 压缩机排列为MY型对动对置式七列七缸,其布置上结合类对动平衡式及对置式的动力性能特点,使各列活塞力及往复惯性力相等。因而整机的动力平衡性好,压缩机由 5300KM 双轴伸同步电机经摩擦连接直接驱动,压缩机主机包括机身、中体、接筒、曲轴、 连杆、十字头、活塞、气缸、气阀、填料及盘车装置等部件,主机及电机运动部件的润滑,主包括油泵、邮箱、滤油器、冷却器等部件的带公共底座的稀油站专门提供,各级气缸、填料的润滑由高压注油器提供。 压缩机各级间均设有缓冲、水冷器及分离装置,并设有相应的安全保护设备,各级回路及御合等操作由操作台和阀架集中完成。各冷却水的回路设有水流指示器以供操作者直接观察,另外在主机安装的关键部位如活塞杆和活塞,十字头的上紧机构有专门的上紧装置以及其他部位都配有相应的安装辅助工具。 一 、压缩机的主要技术特性及规格 (一) 1 额定气量:305m/h[进气温度 40c,进气压力 0.126Mpa(A)] 2 最高工作压力:31.4Mpa 3 行程:380mm 4 转速:333r/min 5 轴功率:4918KW 6 冷却水耗量:560t/h(进水温度 30 度,出水温度 40 度) 其中:各级气缸 110t/h 各级冷却器 450t/h 7 各级吸气排气温度和压力 级数 吸入压力 Mpa 吸入温度 排出压力 Mpa 排出温度 1 0.126 40 0.36 155 2 0.36 40 0.9 150 3 0.6 40 1.72 155 4 1.72 40 4.75 150 5 4.75 40 12.5 145 6 11.0...
