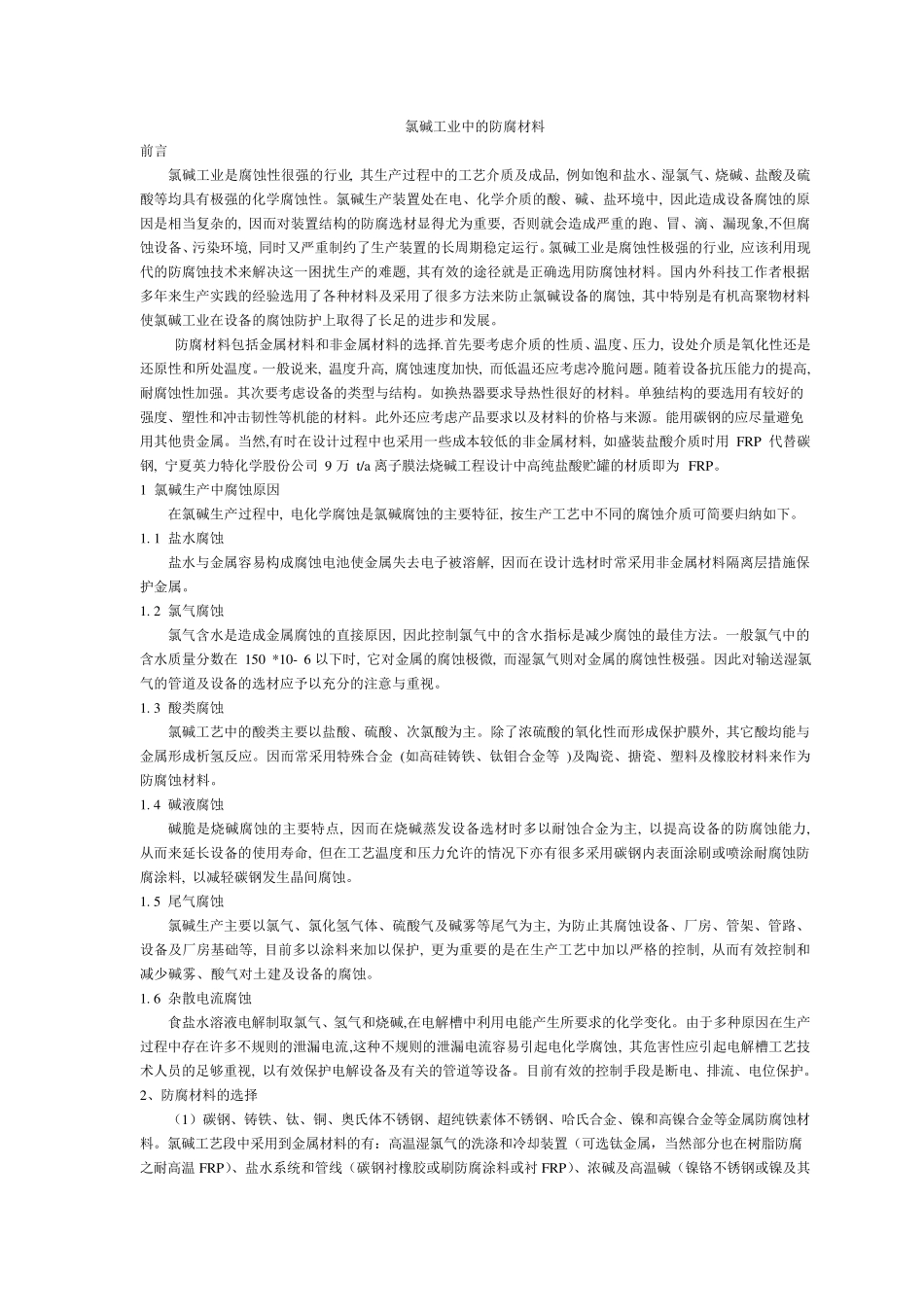

氯碱工业中的防腐材料 前言 氯碱工业是腐蚀性很强的行业, 其生产过程中的工艺介质及成品, 例如饱和盐水、湿氯气、烧碱、盐酸及硫酸等均具有极强的化学腐蚀性。氯碱生产装置处在电、化学介质的酸、碱、盐环境中, 因此造成设备腐蚀的原因是相当复杂的, 因而对装置结构的防腐选材显得尤为重要, 否则就会造成严重的跑、冒、滴、漏现象,不但腐蚀设备、污染环境, 同时又严重制约了生产装置的长周期稳定运行。氯碱工业是腐蚀性极强的行业, 应该利用现代的防腐蚀技术来解决这一困扰生产的难题, 其有效的途径就是正确选用防腐蚀材料。国内外科技工作者根据多年来生产实践的经验选用了各种材料及采用了很多方法来防止氯碱设备的腐蚀, 其中特别是有机高聚物材料使氯碱工业在设备的腐蚀防护上取得了长足的进步和发展。 防腐材料包括金属材料和非金属材料的选择.首先要考虑介质的性质、温度、压力, 设处介质是氧化性还是还原性和所处温度。一般说来, 温度升高, 腐蚀速度加快, 而低温还应考虑冷脆问题。随着设备抗压能力的提高, 耐腐蚀性加强。其次要考虑设备的类型与结构。如换热器要求导热性很好的材料。单独结构的要选用有较好的强度、塑性和冲击韧性等机能的材料。此外还应考虑产品要求以及材料的价格与来源。能用碳钢的应尽量避免用其他贵金属。当然,有时在设计过程中也采用一些成本较低的非金属材料, 如盛装盐酸介质时用 FRP 代替碳钢, 宁夏英力特化学股份公司 9 万 t/a 离子膜法烧碱工程设计中高纯盐酸贮罐的材质即为 FRP。 1 氯碱生产中腐蚀原因 在氯碱生产过程中, 电化学腐蚀是氯碱腐蚀的主要特征, 按生产工艺中不同的腐蚀介质可简要归纳如下。 1. 1 盐水腐蚀 盐水与金属容易构成腐蚀电池使金属失去电子被溶解, 因而在设计选材时常采用非金属材料隔离层措施保护金属。 1. 2 氯气腐蚀 氯气含水是造成金属腐蚀的直接原因, 因此控制氯气中的含水指标是减少腐蚀的最佳方法。一般氯气中的含水质量分数在 150 *10- 6 以下时, 它对金属的腐蚀极微, 而湿氯气则对金属的腐蚀性极强。因此对输送湿氯气的管道及设备的选材应予以充分的注意与重视。 1. 3 酸类腐蚀 氯碱工艺中的酸类主要以盐酸、硫酸、次氯酸为主。除了浓硫酸的氧化性而形成保护膜外, 其它酸均能与金属形成析氢反应。因而常采用特殊合金 (如高硅铸铁、钛钼合金等 )及陶瓷、搪瓷、塑料及橡胶材料来作为防腐蚀材料。 1. 4 碱液腐蚀 碱脆是烧...
