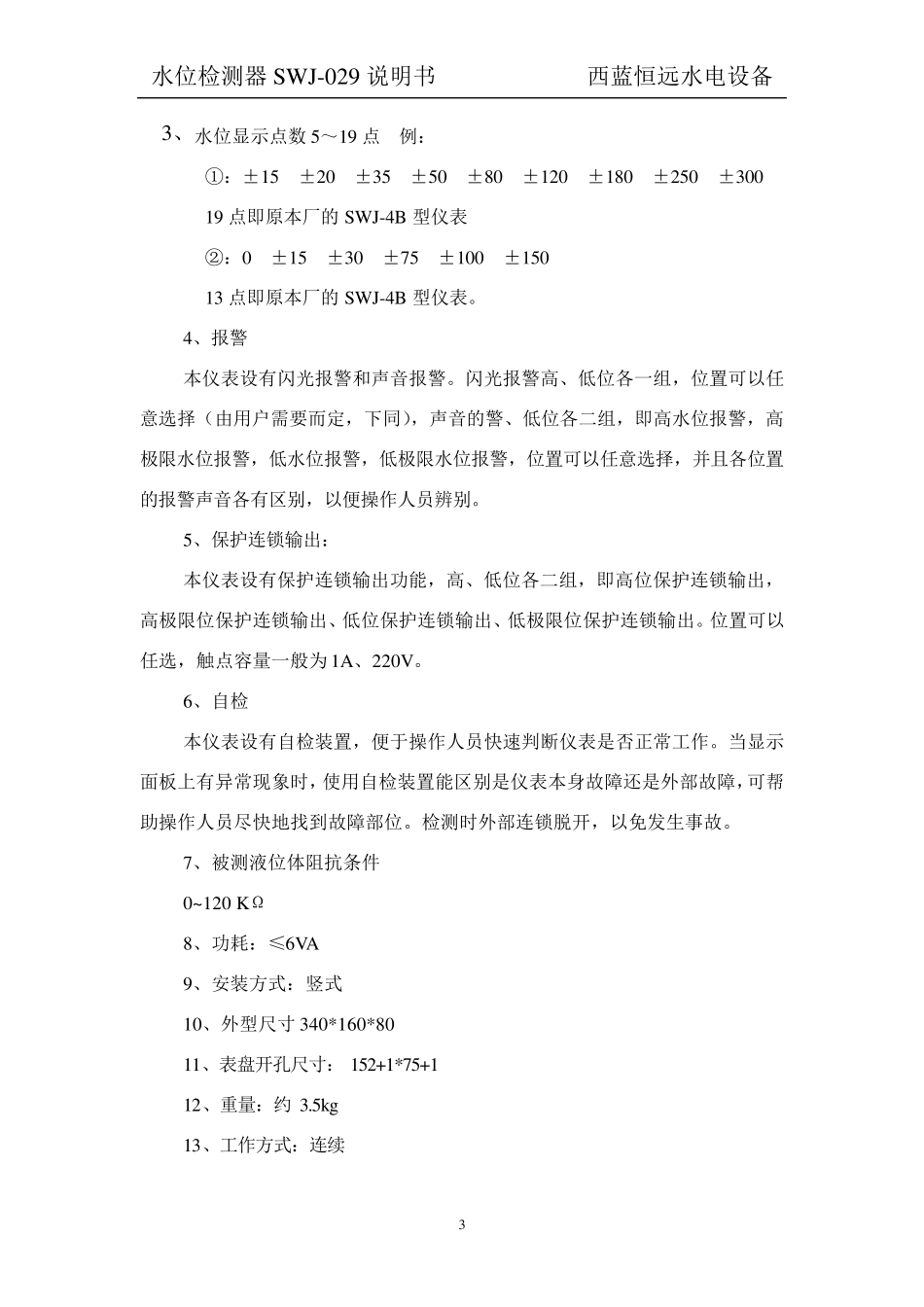

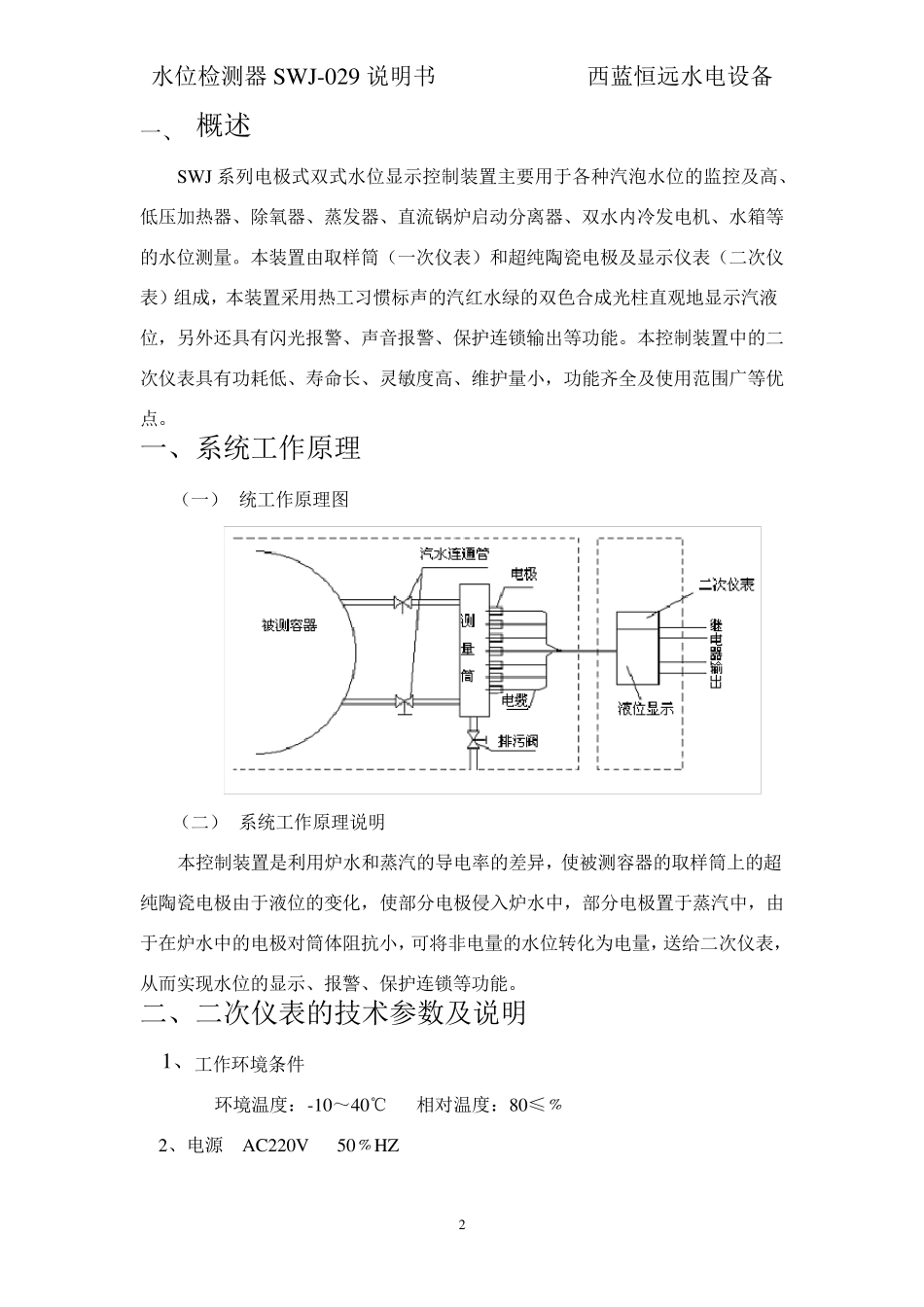

水位检测器SW J-029 说明书 西蓝恒远水电设备 1 SW J 型水位检测器 控制装置 说 明 书 西安蓝田恒远水电设备有限公司 水 位 检 测 器 SWJ-029 说 明 书 西 蓝 恒 远 水 电 设 备 2 一 、 概 述 SWJ 系 列 电 极 式 双 式 水 位 显 示 控 制 装 置 主 要 用 于 各 种 汽 泡 水 位 的 监 控 及 高 、低 压 加 热 器 、 除 氧 器 、 蒸 发 器 、 直 流 锅 炉 启 动 分 离 器 、 双 水 内 冷 发 电 机 、 水 箱 等的 水 位 测 量 。 本 装 置 由 取 样 筒 （ 一 次 仪 表 ） 和 超 纯 陶 瓷 电 极 及 显 示 仪 表 （ 二 次 仪表 ） 组 成 ， 本 装 置 采 用 热 工 习 惯 标 声 的 汽 红 水 绿 的 双 色 合 成 光 柱 直 观 地 显 示 汽 液位 ， 另 外 还 具 有 闪 光 报 警 、 声 音 报 警 、 保 护 连 锁 输 出 等 功 能 。 本 控 制 装 置 中 的 二次 仪 表 具 有 功 耗 低 、 寿 命 长 、 灵 敏 度 高 、 维 护 量 小 ， 功 能 齐 全 及 使用 范围广等 优点。 一 、 系 统工 作原理 （ 一 ） 统工 作原理图 （ 二 ） 系 统工 作原理说 明 本 控 制 装 置 是利用 炉 水 和 蒸 汽 的 导电 率的 差异， 使被测 容器 的 取 样 筒 上的 超纯 陶 瓷 电 极 由 于 液 位 的 变化， 使部分 电 极 侵入炉 水 中 ， 部分 电 极 置 于 蒸 汽 中 ， 由于 在炉 水 中 的 电 极 对筒 体阻抗小 ， 可将非电 量 的 水 位 转化为电 量 ， 送给二 次 仪 表 ，从而实现水 位 的 显 示 、 报 警 、 保 护 连 锁 等 功 能 。 二 、 二 次 仪 表 的 技术参数及 说 明 1、 工 作环境条件 环境温度 ：-10～40℃ 相对温度 ：80≤﹪ 2、 电 源 AC220V 50﹪HZ 水位检测器SWJ-029 说明书 西蓝恒远水电设备 3 3、水位显示点数5～19 点 例： ①：±15 ±20 ±35 ±50 ±80 ±120 ±180 ±250 ±300 19 点即原本厂的 SWJ-4B 型仪表 ②：0 ±15 ±30 ±75 ±100 ±150 13 点即原本厂的 SWJ-4B 型仪表。 4、报警 本仪表设有闪光报警和声音报警。闪光报警高、低位各一...
