水冷各部件介绍

水冷各部件介绍_第1页
1/10
水冷各部件介绍_第2页
2/10
水冷各部件介绍_第3页
3/10

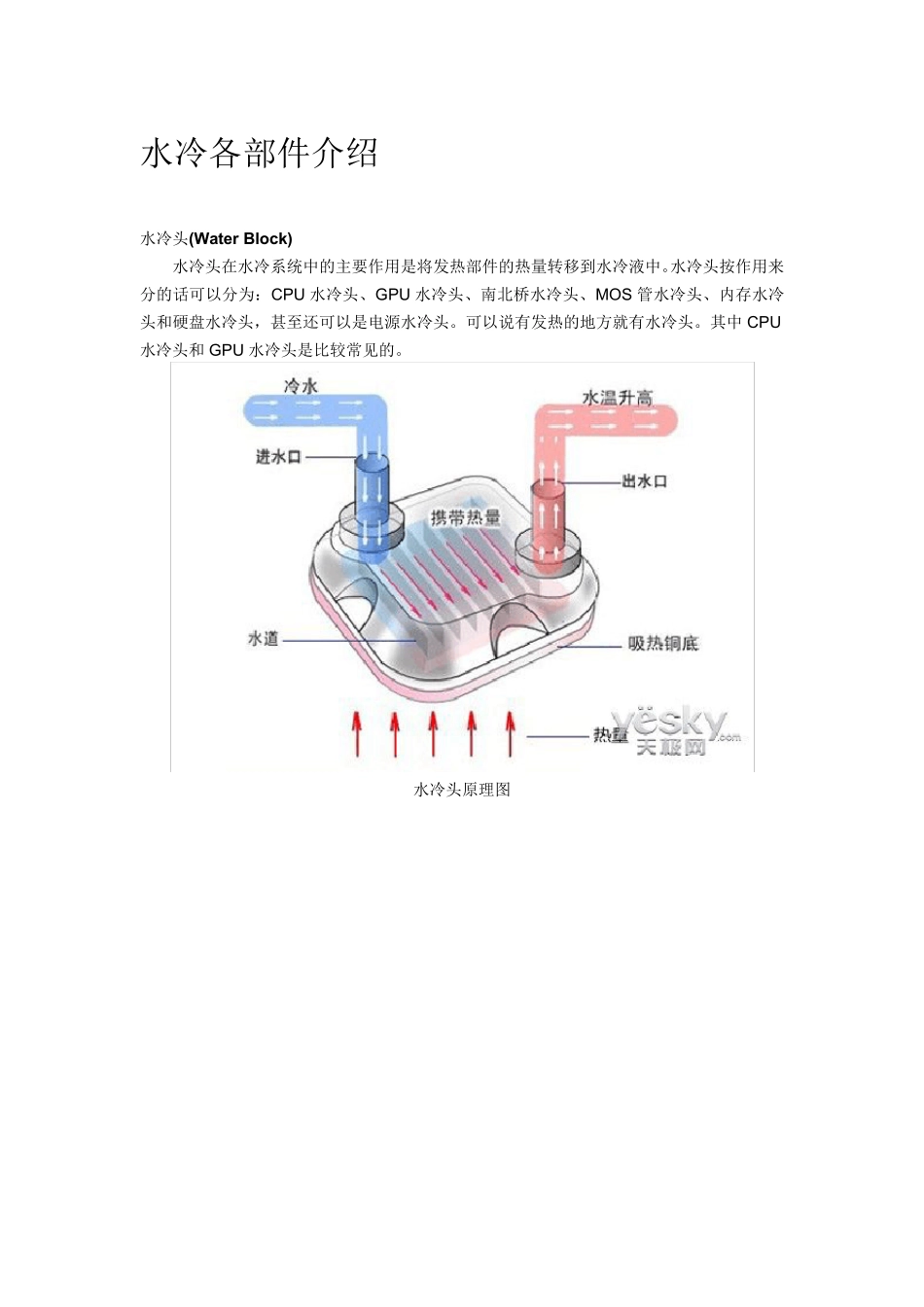

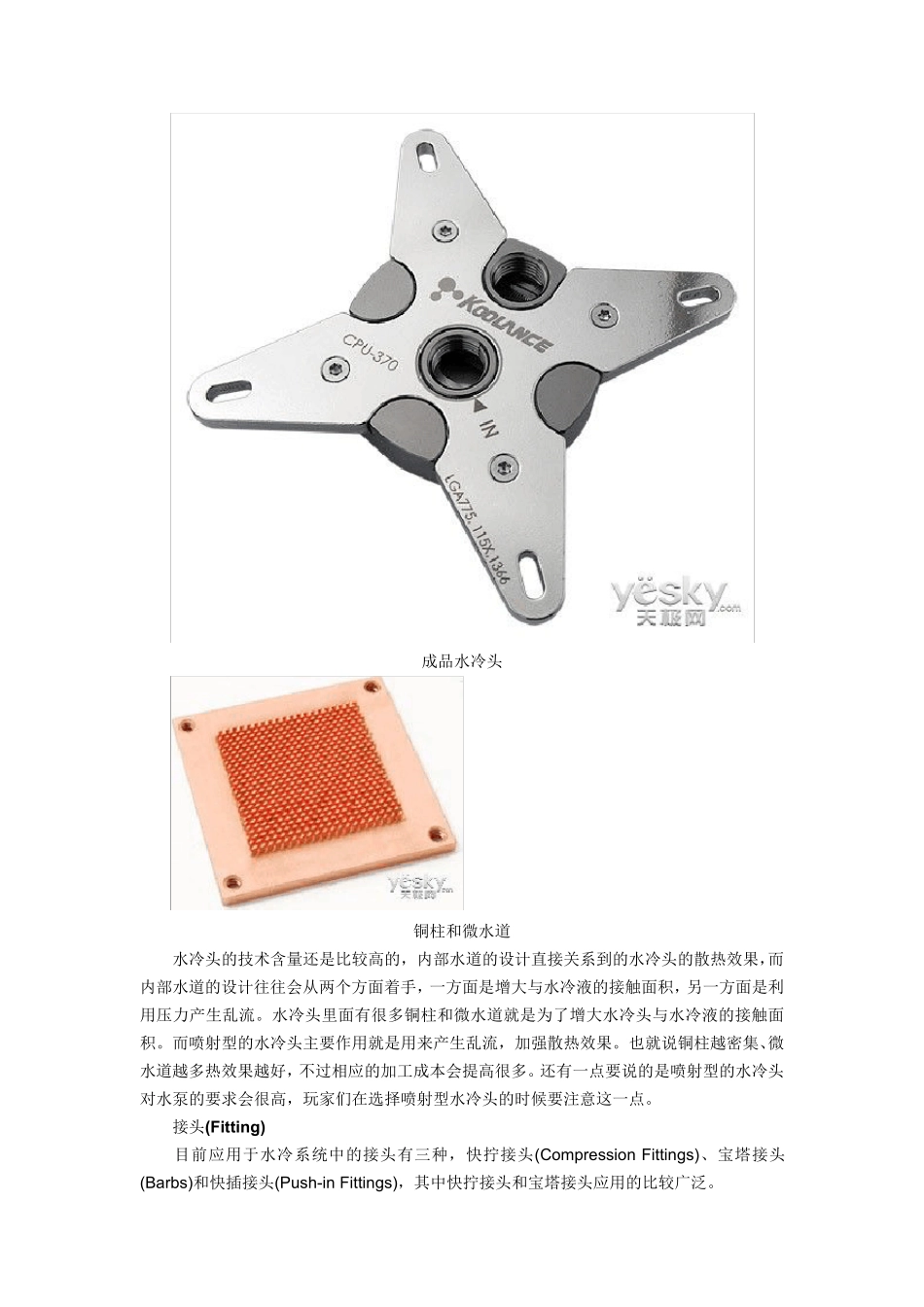

水冷各部件介绍水冷头(Water Block)水冷头在水冷系统中的主要作用是将发热部件的热量转移到水冷液中。水冷头按作用来分的话可以分为:CPU 水冷头、GPU 水冷头、南北桥水冷头、MOS 管水冷头、内存水冷头和硬盘水冷头,甚至还可以是电源水冷头。可以说有发热的地方就有水冷头。其中CPU水冷头和 GPU 水冷头是比较常见的。水冷头原理图成品水冷头铜柱和微水道水冷头的技术含量还是比较高的,内部水道的设计直接关系到的水冷头的散热效果,而内部水道的设计往往会从两个方面着手,一方面是增大与水冷液的接触面积,另一方面是利用压力产生乱流。水冷头里面有很多铜柱和微水道就是为了增大水冷头与水冷液的接触面积。而喷射型的水冷头主要作用就是用来产生乱流,加强散热效果。也就说铜柱越密集、微水道越多热效果越好,不过相应的加工成本会提高很多。还有一点要说的是喷射型的水冷头对水泵的要求会很高,玩家们在选择喷射型水冷头的时候要注意这一点。接头(Fitting)目前应用于水冷系统中的接头有三种,快拧接头(Compression Fittings)、宝塔接头(Barbs)和快插接头(Pu sh-in Fittings),其中快拧接头和宝塔接头应用的比较广泛。快拧快拧接头是由不锈钢、黄铜、铝等材质加工而成的用于管路中的快速连接的管接头形式,一般一端为外螺纹接头,另一端与塑料软管卡压连接。之所以叫快拧是因为一般不需要借助工具,只须用手拧就可以快速连接。快拧的特点是安装简单,美观,但是相对的价格比较贵。宝塔宝塔是比较传统的接头,不像快拧拥有安全的机械结构(并不是说宝塔不安全),而是单纯的需要把管子插进接头,然后配合管箍(管夹)一起使用,安装相对来说要复杂一些。宝塔的价格一般比较便宜。快插相比较前面两种接头,还有一种不常见的快插接头。快插接头一般是一个公头一个母头,公头和母头分开的時候,两边就会自动紧闭,防止漏水。快插的设计本意是为了能快速切换管道,而水冷系统是不需要经常切换管道的,小编个人觉得快插在水冷系统中运用的实际意义不大,不过快插的好处就是更换水冷部件时不需要放空水冷液。水管(Water Tu bing)水管的作用主要是连接水冷系统中的各个部件,是水冷液流动的通道。材质一般为PU、TPU、PVC、PE 和硅胶管。水管的参数主要有内径,外径,可弯曲度(抗折性)。常用的水管规格,分为3/8内径,5/8外径(国内所说的3分管);7/16内径,5/8外径;1/2内径,3/4外径(国内所说的4分管)这3种。水管感谢网友整理的水管规格与叫法...
