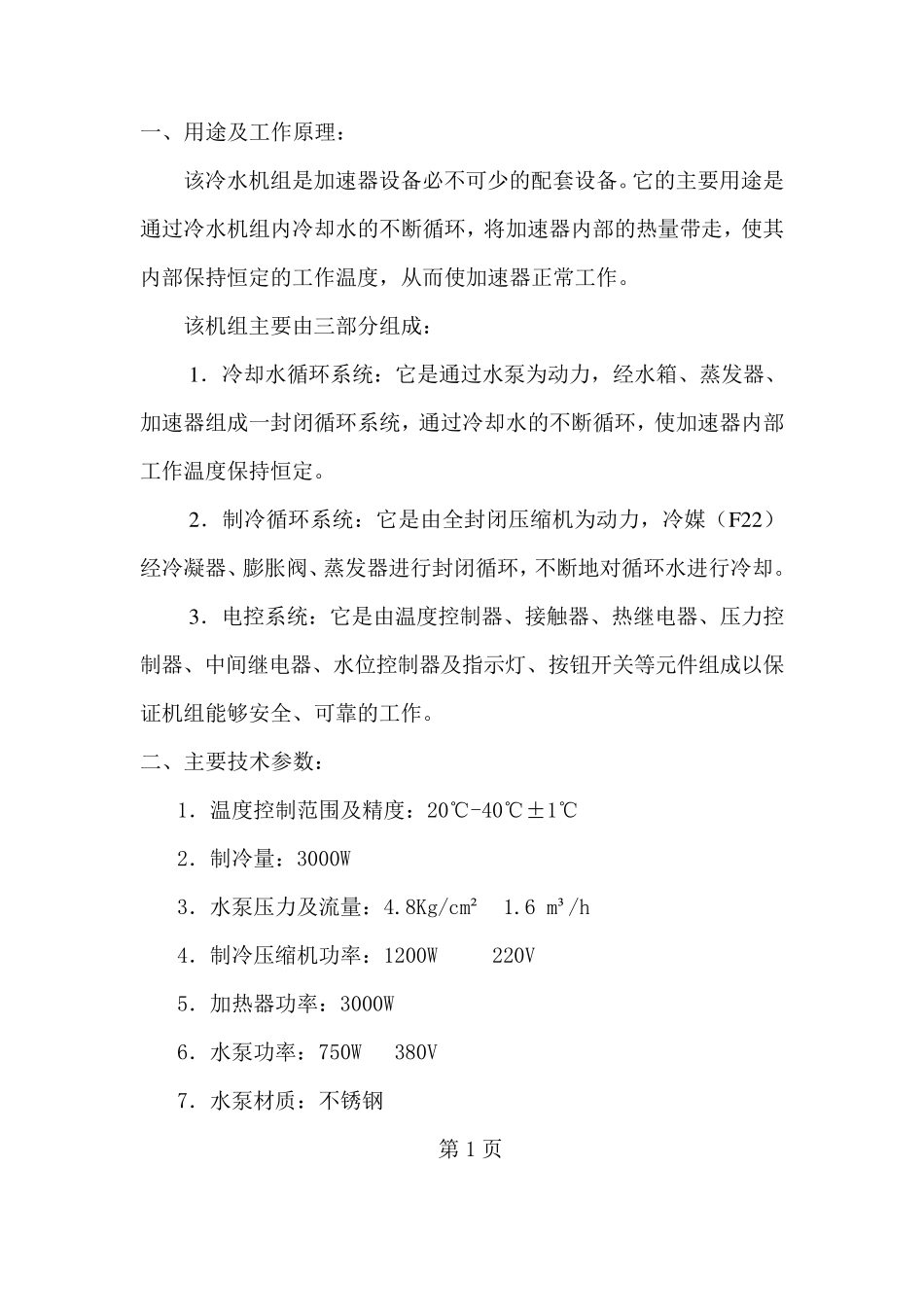

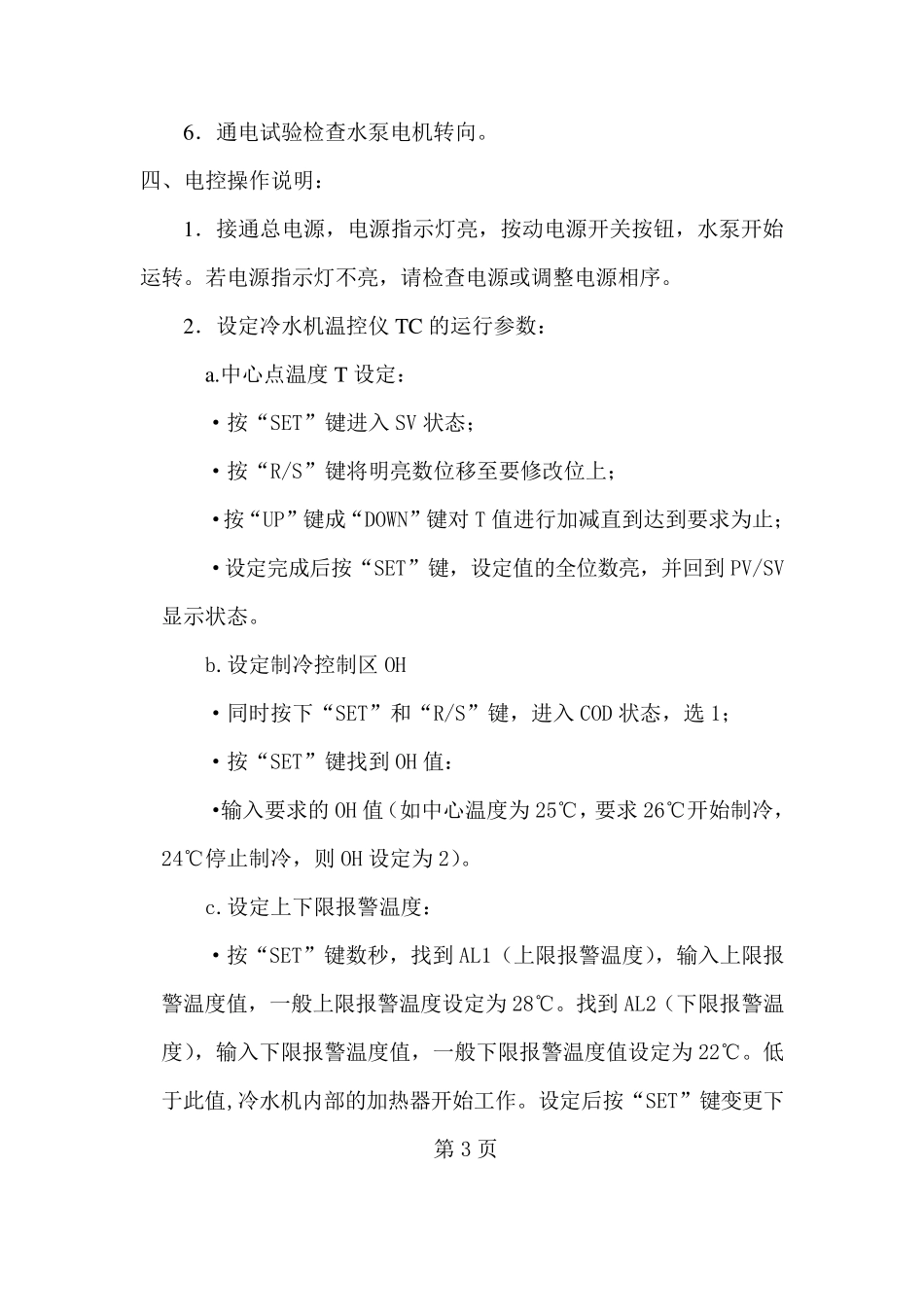

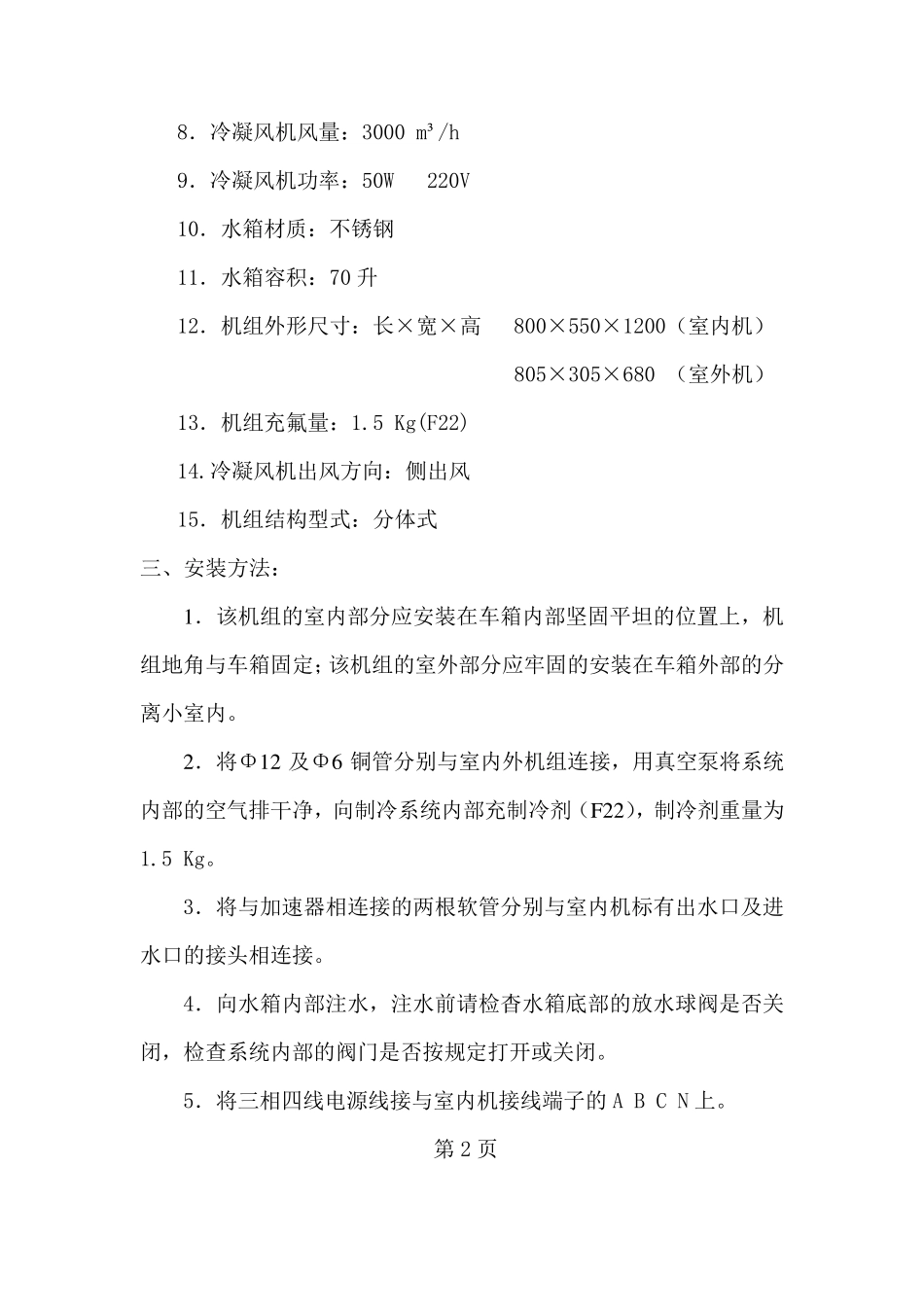

一、用途及工作原理： 该冷水机组是加速器设备必不可少的配套设备。它的主要用途是通过冷水机组内冷却水的不断循环，将加速器内部的热量带走，使其内部保持恒定的工作温度，从而使加速器正常工作。 该机组主要由三部分组成： 1．冷却水循环系统：它是通过水泵为动力，经水箱、蒸发器、加速器组成一封闭循环系统，通过冷却水的不断循环，使加速器内部工作温度保持恒定。 2．制冷循环系统：它是由全封闭压缩机为动力，冷媒（F22）经冷凝器、膨胀阀、蒸发器进行封闭循环，不断地对循环水进行冷却。 3．电控系统：它是由温度控制器、接触器、热继电器、压力控制器、中间继电器、水位控制器及指示灯、按钮开关等元件组成以保证机组能够安全、可靠的工作。 二、主要技术参数： 1．温度控制范围及精度：20℃-40℃±1℃ 2．制冷量：3000W 3．水泵压力及流量：4.8Kg/cm² 1.6 m³/h 4．制冷压缩机功 率：1200W 220V 5．加热器功 率：3000W 6．水泵功 率：750W 380V 7．水泵材质：不锈钢 第 1 页 8．冷凝风机风量：3000 m³/h 9．冷凝风机功率：50W 220V 10．水箱材质：不锈钢 11．水箱容积：70 升 12．机组外形尺寸：长×宽×高 800×550×1200（室内机） 805×305×680 （室外机） 13．机组充氟量：1.5 Kg(F22) 14.冷凝风机出风方向：侧出风 15．机组结构型式：分体式 三、安装方法： 1．该机组的室内部分应安装在车箱内部坚固平坦的位置上，机组地角与车箱固定；该机组的室外部分应牢固的安装在车箱外部的分离小室内。 2．将Φ12 及Φ6 铜管分别与室内外机组连接，用真空泵将系统内部的空气排干净，向制冷系统内部充制冷剂（F22），制冷剂重量为1.5 Kg。 3．将与加速器相连接的两根软管分别与室内机标有出水口及进水口的接头相连接。 4．向水箱内部注水，注水前请检杳水箱底部的放水球阀是否关闭，检查系统内部的阀门是否按规定打开或关闭。 5．将三相四线电源线接与室内机接线端子的 A B C N 上。 第 2 页 6．通电试验检查水泵电机转向。 四、电控操作说明： 1．接通总电源，电源指示灯亮，按动电源开关按钮，水泵开始运转。若电源指示灯不亮，请检查电源或调整电源相序。 2．设定冷水机温控仪TC 的运行参数： a.中心点温度T 设定： ·按“SET”键进入 SV 状态； ·按“R/S”键将明亮数位移至要修改位上； ·按“UP”键成“DOWN”键对 T 值进行加减直到达到要求为止； ·设定完成...
