水准仪测量放线

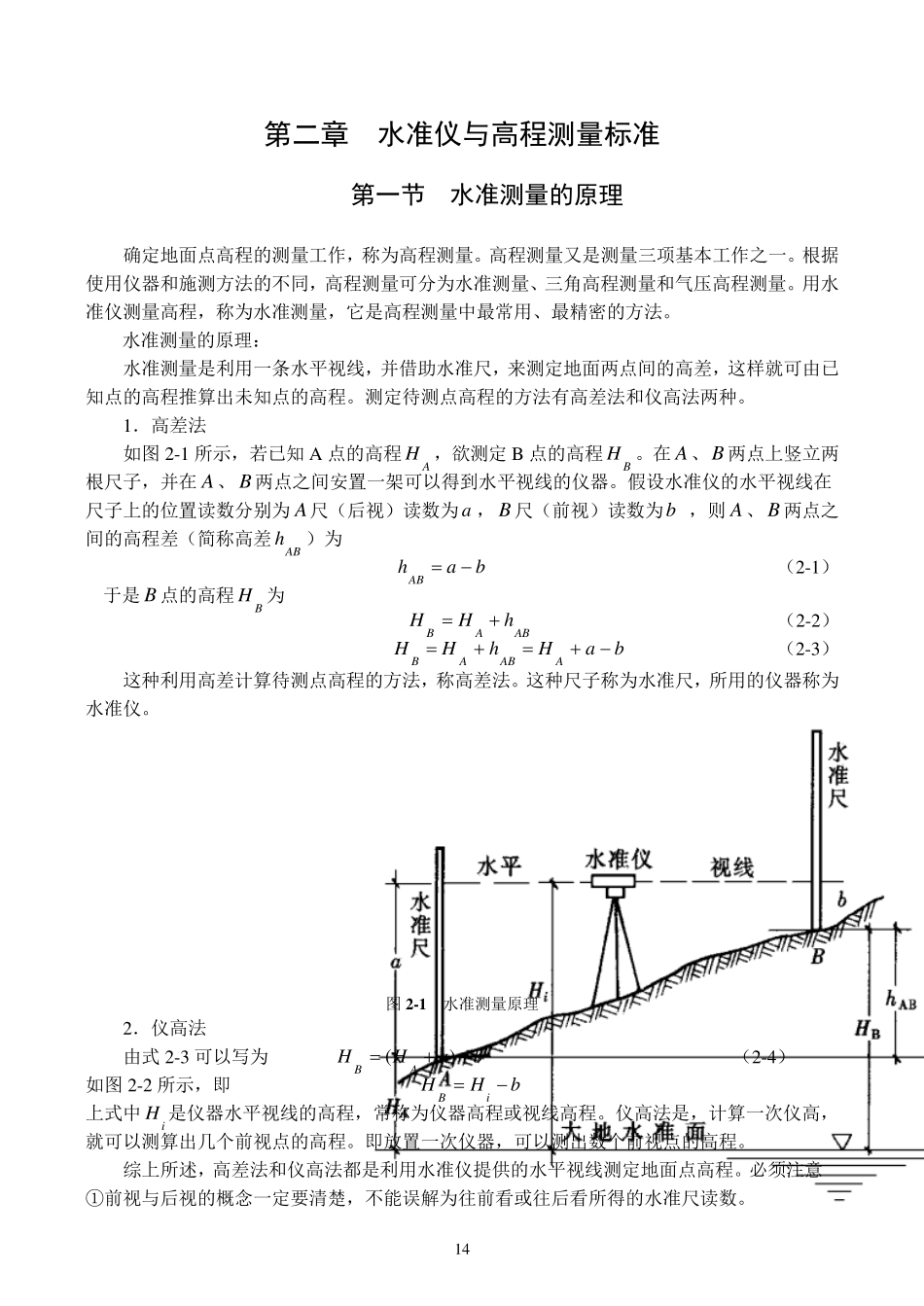

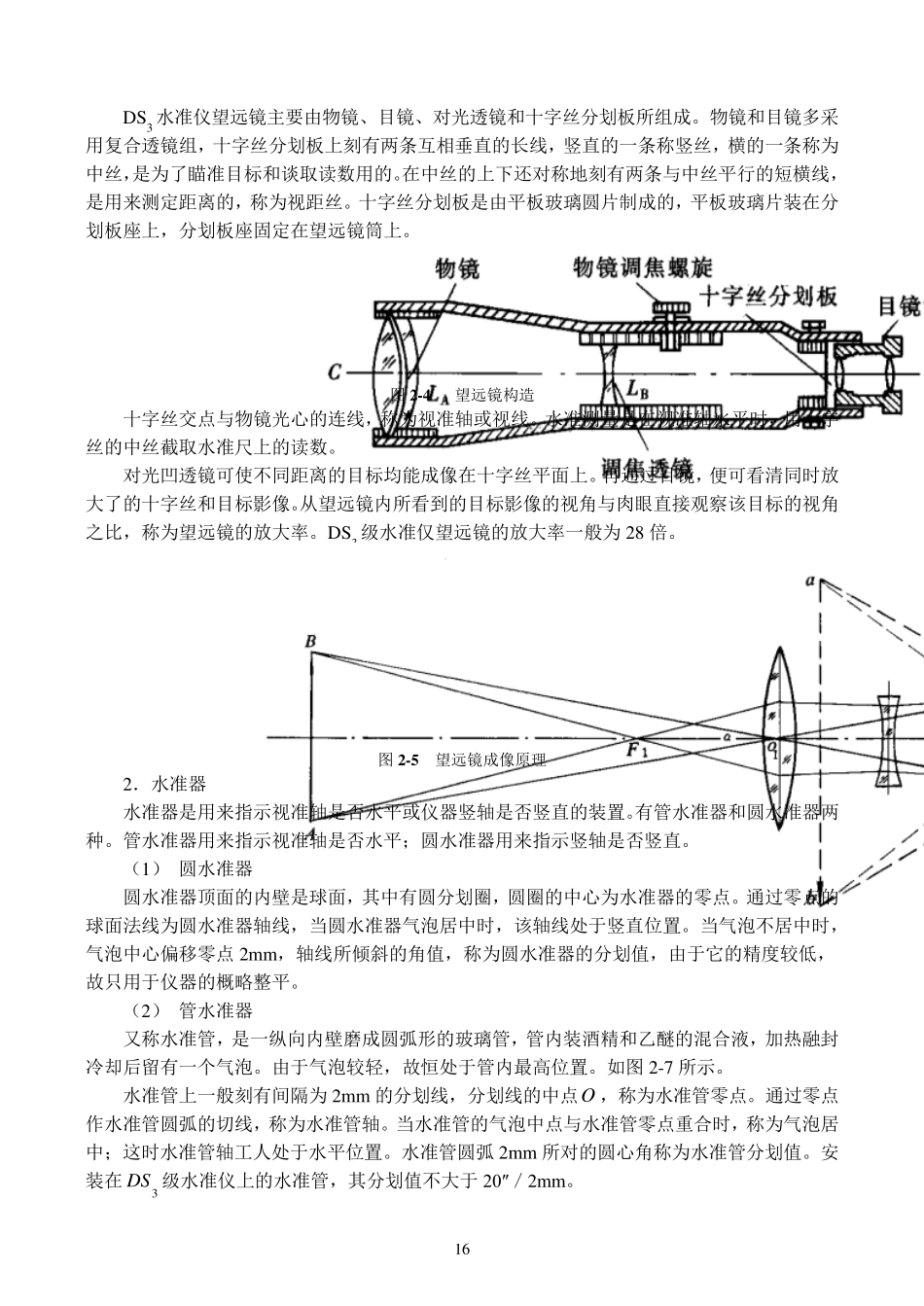

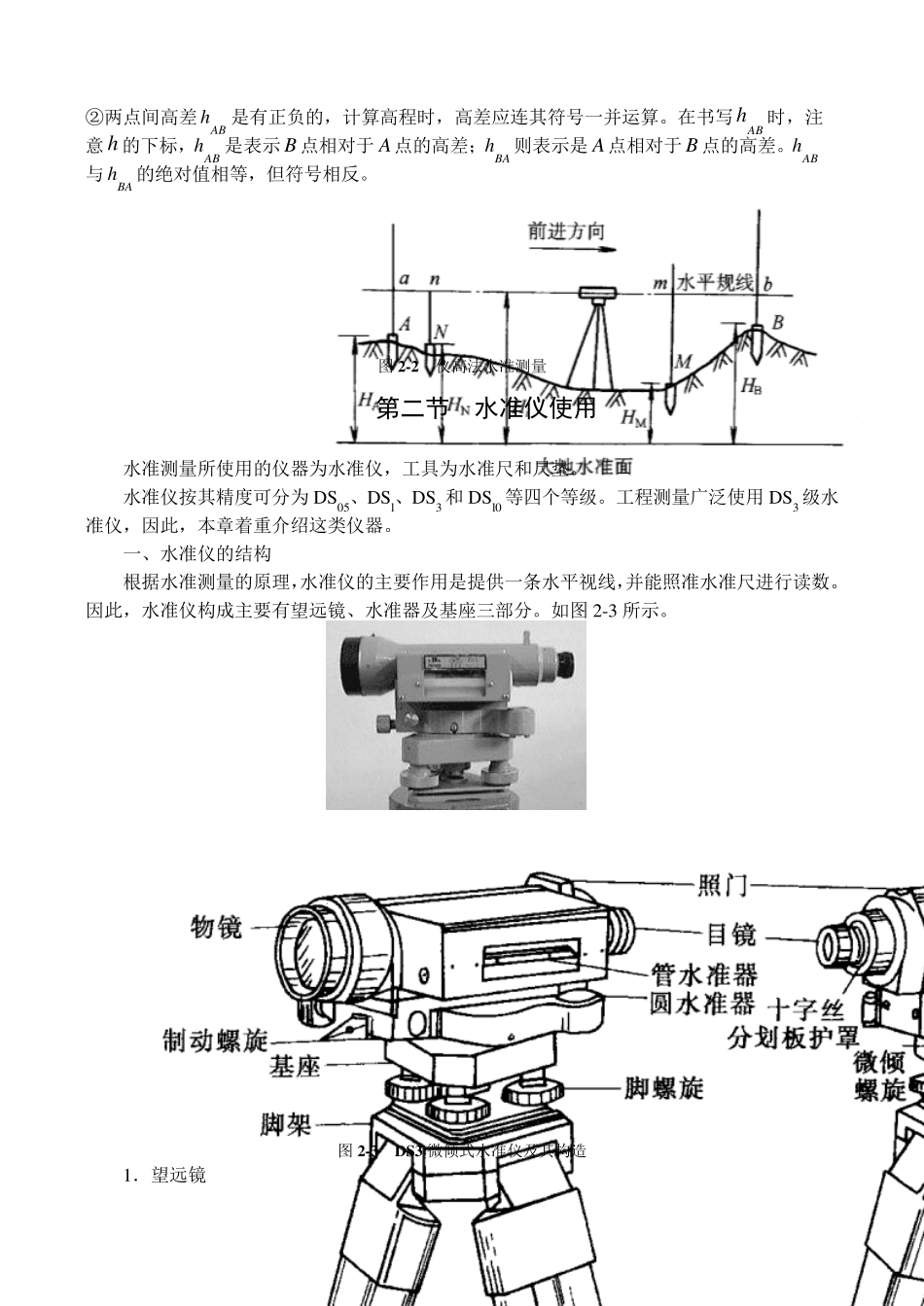

14 第二章 水准仪与高程测量标准 第一节 水准测量的原理 确定地面点高程的测量工作，称为高程测量。高程测量又是测量三项基本工作之一。根据使用仪器和施测方法的不同，高程测量可分为水准测量、三角高程测量和气压高程测量。用水准仪测量高程，称为水准测量，它是高程测量中最常用、最精密的方法。 水准测量的原理： 水准测量是利用一条水平视线，并借助水准尺，来测定地面两点间的高差，这样就可由已知点的高程推算出未知点的高程。测定待测点高程的方法有高差法和仪高法两种。 1．高差法 如图 2-1 所示，若已知 A 点的高程AH ，欲测定 B 点的高程BH 。在 A、B 两点上竖立两根尺子，并在 A、 B 两点之间安置一架可以得到水平视线的仪器。假设水准仪的水平视线在尺子上的位置读数分别为 A尺（后视）读数为 a ， B 尺（前视）读数为b ，则 A、 B 两点之间的高程差（简称高差ABh）为 bahAB （2-1） 于是 B 点的高程BH 为 ABABhHH （2-2） baHhHHAABAB （2-3） 这种利用高差计算待测点高程的方法，称高差法。这种尺子称为水准尺，所用的仪器称为水准仪。 图 2 -1 水准测量原理 2．仪高法 由式 2-3 可以写为 baHHAB)( （2-4） 如图 2-2 所示，即 bHHiB 上式中iH 是仪器水平视线的高程，常称为仪器高程或视线高程。仪高法是，计算一次仪高，就可以测算出几个前视点的高程。即放置一次仪器，可以测出数个前视点的高程。 综上所述，高差法和仪高法都是利用水准仪提供的水平视线测定地面点高程。必须注意 ①前视与后视的概念一定要清楚，不能误解为往前看或往后看所得的水准尺读数。 15 ②两点间高差ABh是有正负的，计算高程时，高差应连其符号一并运算。在书写ABh时，注意h的下标，ABh是表示 B 点相对于 A点的高差；BAh则表示是 A点相对于 B 点的高差。ABh与BAh的绝对值相等，但符号相反。 图 2-2 仪高法水准测量 第二节 水准仪使用 水准测量所使用的仪器为水准仪，工具为水准尺和尺垫。 水准仪按其精度可分为 DS05、DSl、DS3 和 DSl0 等四个等级。工程测量广泛使用 DS3 级水准仪，因此，本章着重介绍这类仪器。 一、水准仪的结构 根据水准测量的原理，水准仪的主要作用是提供一条水平视线，并能照准水准尺进行读数。因此，水准仪构成主要有望远镜、水准器及基座三部分。如图 2-3 所示。 图 2-3 DS3 微倾式水准仪及其构造 1．望...
