水准仪经纬仪实习报告

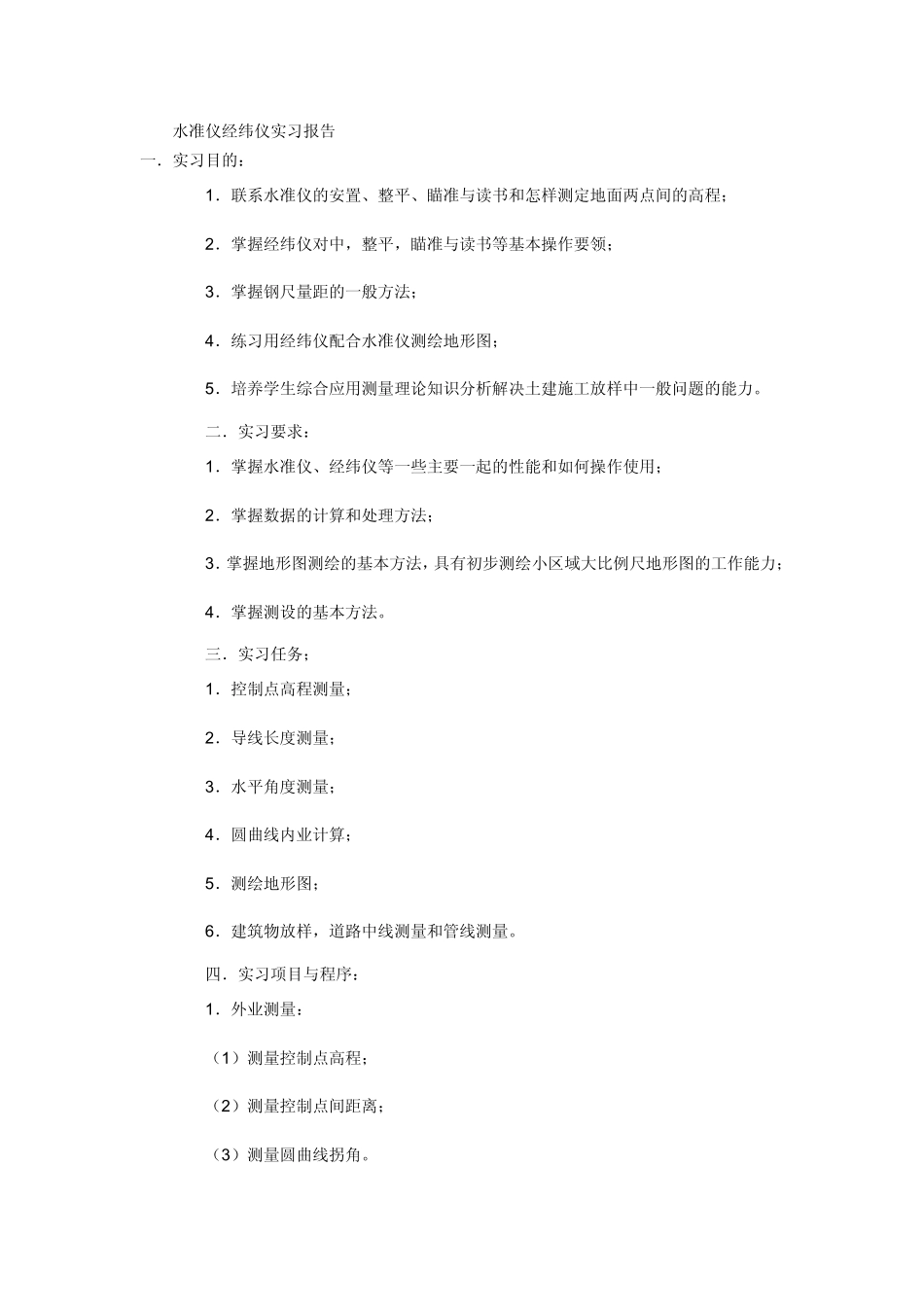

水准仪经纬仪实习报告_第1页
1/6

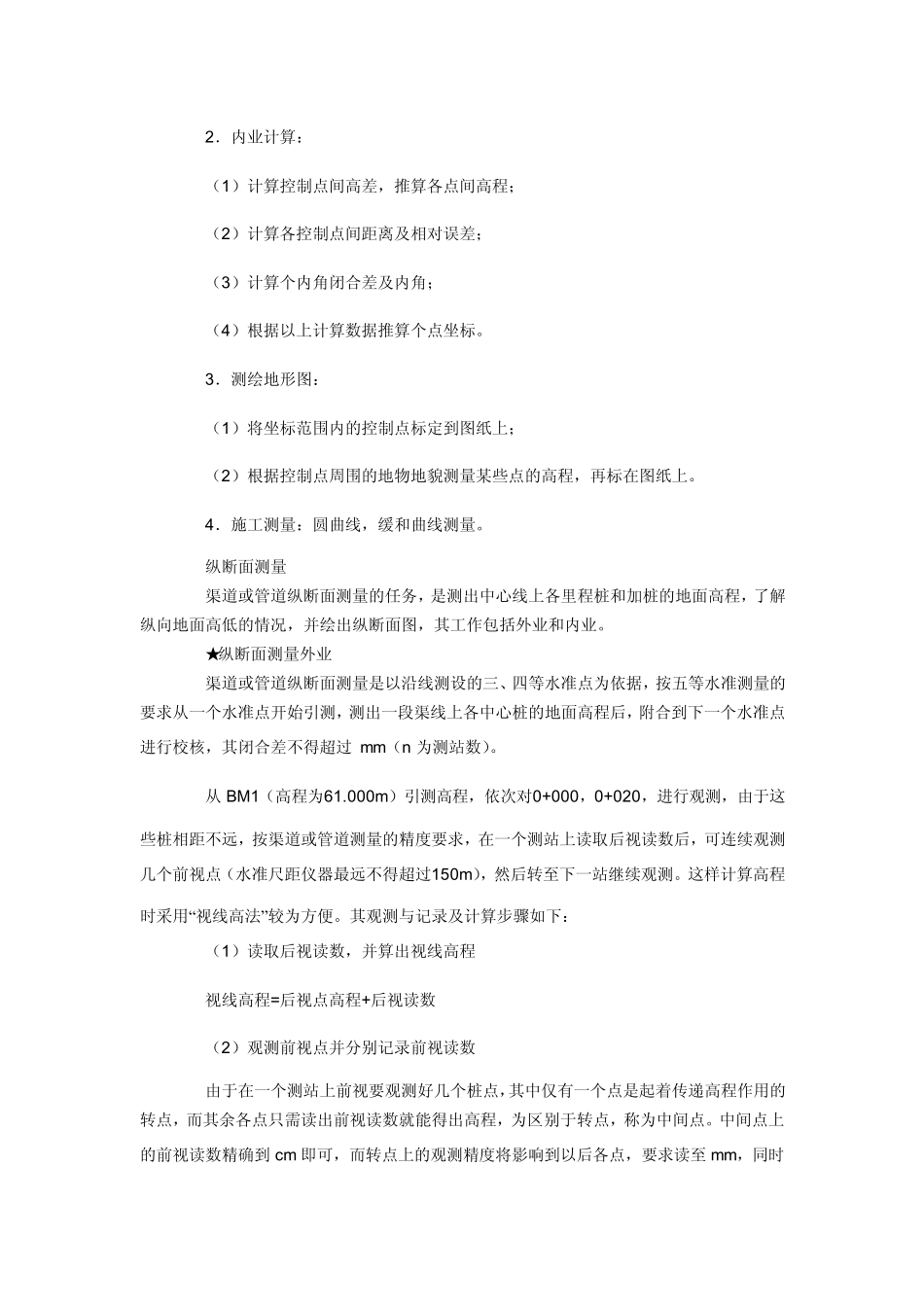

水准仪经纬仪实习报告_第2页
2/6

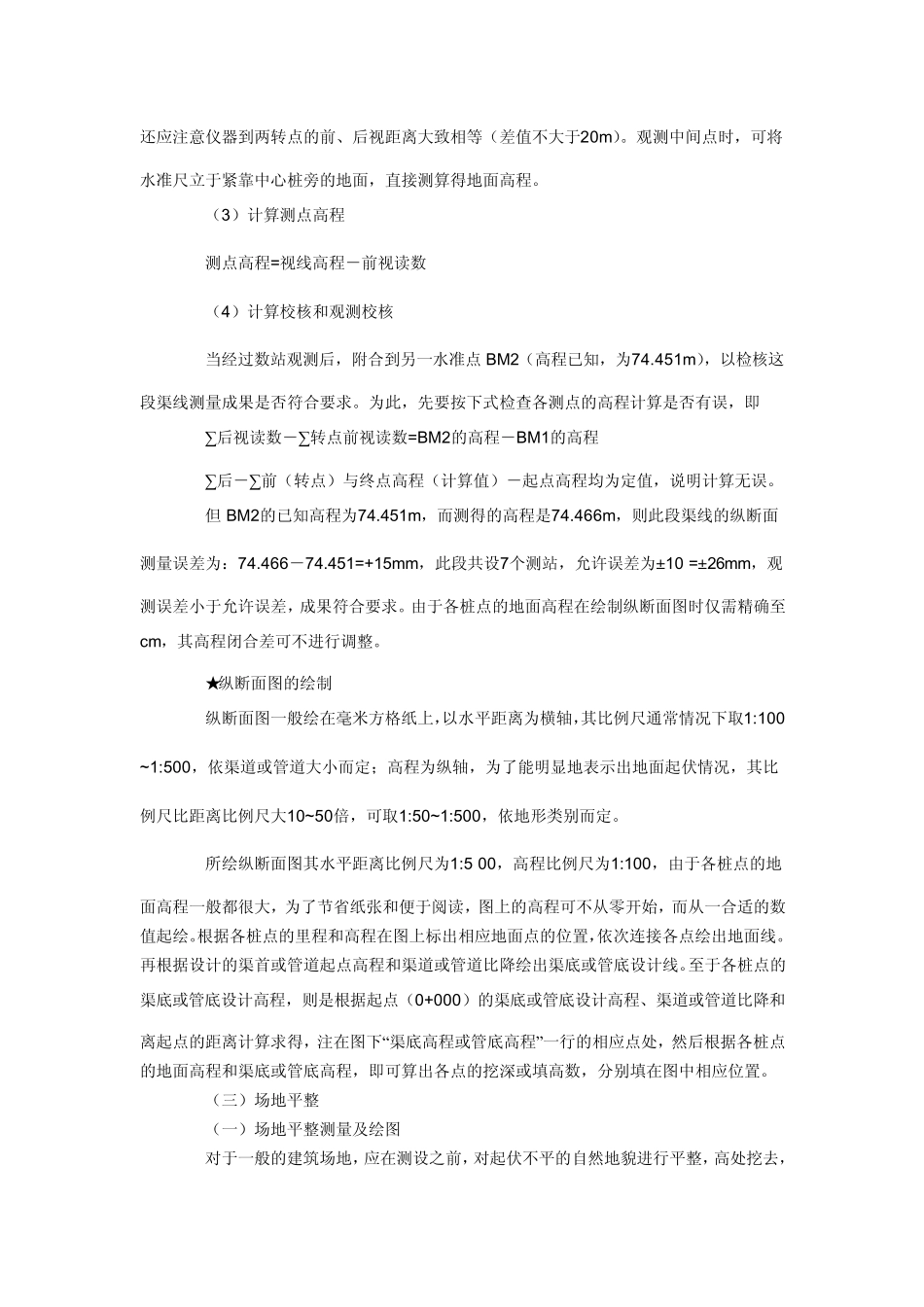

水准仪经纬仪实习报告_第3页
3/6
水准仪经纬仪实习报告 一.实习目的: 1.联系水准仪的安置、整平、瞄准与读书和怎样测定地面两点间的高程; 2.掌握经纬仪对中,整平,瞄准与读书等基本操作要领; 3.掌握钢尺量距的一般方法; 4.练习用经纬仪配合水准仪测绘地形图; 5.培养学生综合应用测量理论知识分析解决土建施工放样中一般问题的能力。 二.实习要求: 1.掌握水准仪、经纬仪等一些主要一起的性能和如何操作使用; 2.掌握数据的计算和处理方法; 3.掌握地形图测绘的基本方法,具有初步测绘小区域大比例尺地形图的工作能力; 4.掌握测设的基本方法。 三.实习任务; 1.控制点高程测量; 2.导线长度测量; 3.水平角度测量; 4.圆曲线内业计算; 5.测绘地形图; 6.建筑物放样,道路中线测量和管线测量。 四.实习项目与程序: 1.外业测量: (1)测量控制点高程; (2)测量控制点间距离; (3)测量圆曲线拐角。 2.内业计算: (1)计算控制点间高差,推算各点间高程; (2)计算各控制点间距离及相对误差; (3)计算个内角闭合差及内角; (4)根据以上计算数据推算个点坐标。 3.测绘地形图: (1)将坐标范围内的控制点标定到图纸上; (2)根据控制点周围的地物地貌测量某些点的高程,再标在图纸上。 4.施工测量:圆曲线,缓和曲线测量。 纵断面测量 渠道或管道纵断面测量的任务,是测出中心线上各里程桩和加桩的地面高程,了解纵向地面高低的情况,并绘出纵断面图,其工作包括外业和内业。 ★纵断面测量外业 渠道或管道纵断面测量是以沿线测设的三、四等水准点为依据,按五等水准测量的要求从一个水准点开始引测,测出一段渠线上各中心桩的地面高程后,附合到下一个水准点进行校核,其闭合差不得超过 mm(n为测站数)。 从 BM1(高程为61.000m)引测高程,依次对0+000,0+020,进行观测,由于这些桩相距不远,按渠道或管道测量的精度要求,在一个测站上读取后视读数后,可连续观测几个前视点(水准尺距仪器最远不得超过150m),然后转至下一站继续观测。这样计算高程时采用“视线高法”较为方便。其观测与记录及计算步骤如下: (1)读取后视读数,并算出视线高程 视线高程=后视点高程+后视读数 (2)观测前视点并分别记录前视读数 由于在一个测站上前视要观测好几个桩点,其中仅有一个点是起着传递高程作用的转点,而其余各点只需读出前视读数就能得出高程,为区别于转点,称为中间点。中间点上的前视读数精...
