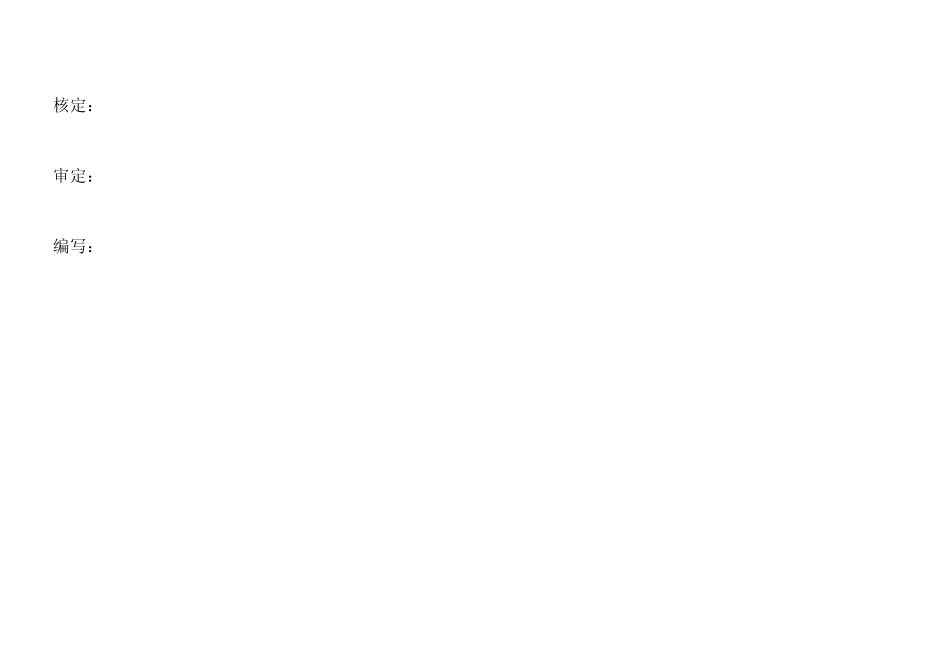

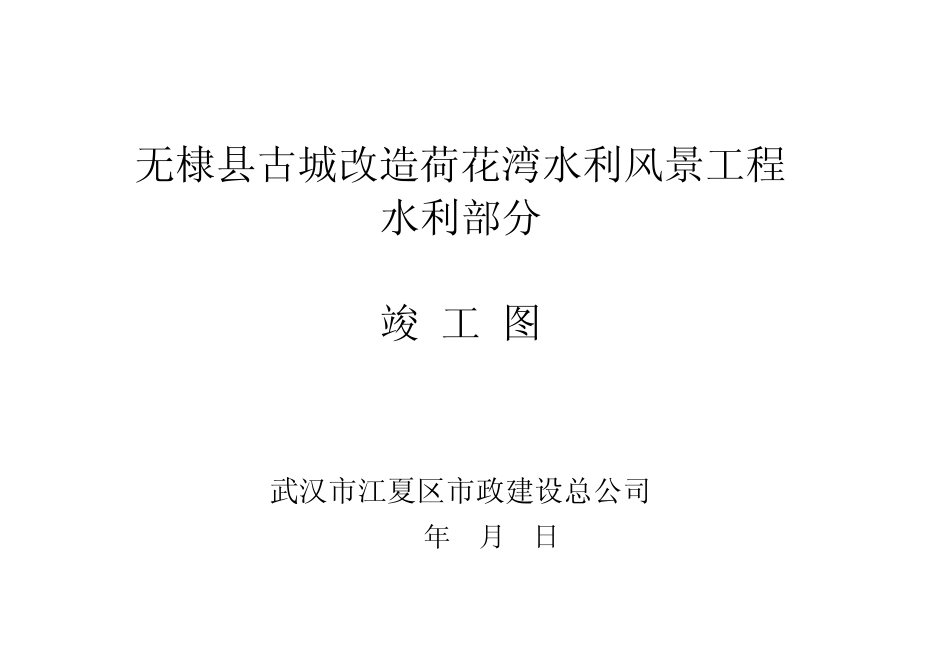

无棣县古城改造荷花湾水利风景工程 水利部分 竣 工 图 武汉市江夏区市政建设总公司 2012年 5月 1日 核定： 审定： 编写： 目录 1 无棣县荷花湾水里风景工程水利部分概况 1.1 工程地理位置 1.2 工程布置和主要建设内容 2 无棣县荷花湾水里风景工程水利部分情况 2.1 合同内工程施工情况 2.2 新增变更工程施工情况 3 无棣县荷花湾水里风景工程水利部分竣工图编制依据 4 附件 4.1 溢洪道尾水渠工程竣工图图集 4.2 溢洪道尾水渠工程变更相关文件 1无棣县古城改造荷花湾水利风景工程水利部分概况 1.1 工程地理位置 本工程位于无棣县古城区，原荷花湾位置，荷花湾控制流域面积6.9ha，是一座以防洪为主，兼顾水产养殖和旅游等综合利用的中型水库。 1.2 工程布置和主要建设内容 1.2.1湖区清淤扩挖工程 荷花湾湾底挖至2.0高程，湾底清淤扩挖土方量为33.4万 m3，修筑D岛、C岛填筑土方量为1.4万 m3，弃土外运土方量为 33.2万 m3。 1.2.2岸线护岸工程 岸线护岸工程采用M7.5浆砌石、料石、条石、大理石砌筑，护岸预埋φ5cmPVC排水管，每10m设一道伸缩缝，缝内填沥青杉板，砌筑前要对坡面进行测量放线，然后削坡。 为了保证岸线的稳定及景观设置的需要，采用不同高度的挡土墙进行护岸，各种岸线形式大体如下： ⑴、外围水生植物河坎：挡土墙高度从底高程3.6m—顶高程5.5m,向湾内按照1:5渐深，直至2.0m高程⑵、内城直立式河坎：按照景观图纸设计的岸线顶高程施工。⑶、外围直立式河坎：按照景观设计岸线顶高程，底高程3.4m.⑷、台阶式河坎：按照景观设计高程为顶高程，底高程为3.2m.⑸、暗河坎：高度1.2m,底宽，顶宽均为0.5m. 2 工程施工情况 2.1合同内工程施工情况 无棣县古城改造荷花湾水利风景工程水利部分按照施工图纸测量放线，工程材料、机械设备、人员进场等准备工作，于 2011年 11月 23日工程正式实施建设，2012年 5月 1日完工。工程建设过程中，项目部建立了严格的质量保证体系，安全保证体系，技术管理人员做到充分熟悉设计图纸，了解设计意图，责任到人，施工中严格执行设计要求、遵守施工规范，质量检查执行“三检制”。经过建设单位、设计单位、监理单位、施工单位等参建各方的努力，已按设计要求完成了工程建设内容。 2.2新增变更工程施工情况 由于征地问题相对比较困难、业主指示，设计、监理同意后决定对其增加水位外露面条石砌筑，每断面的挡土墙增加 20cm的料石砌筑。岸线顶高程根...
