水喷雾灭火系统设计

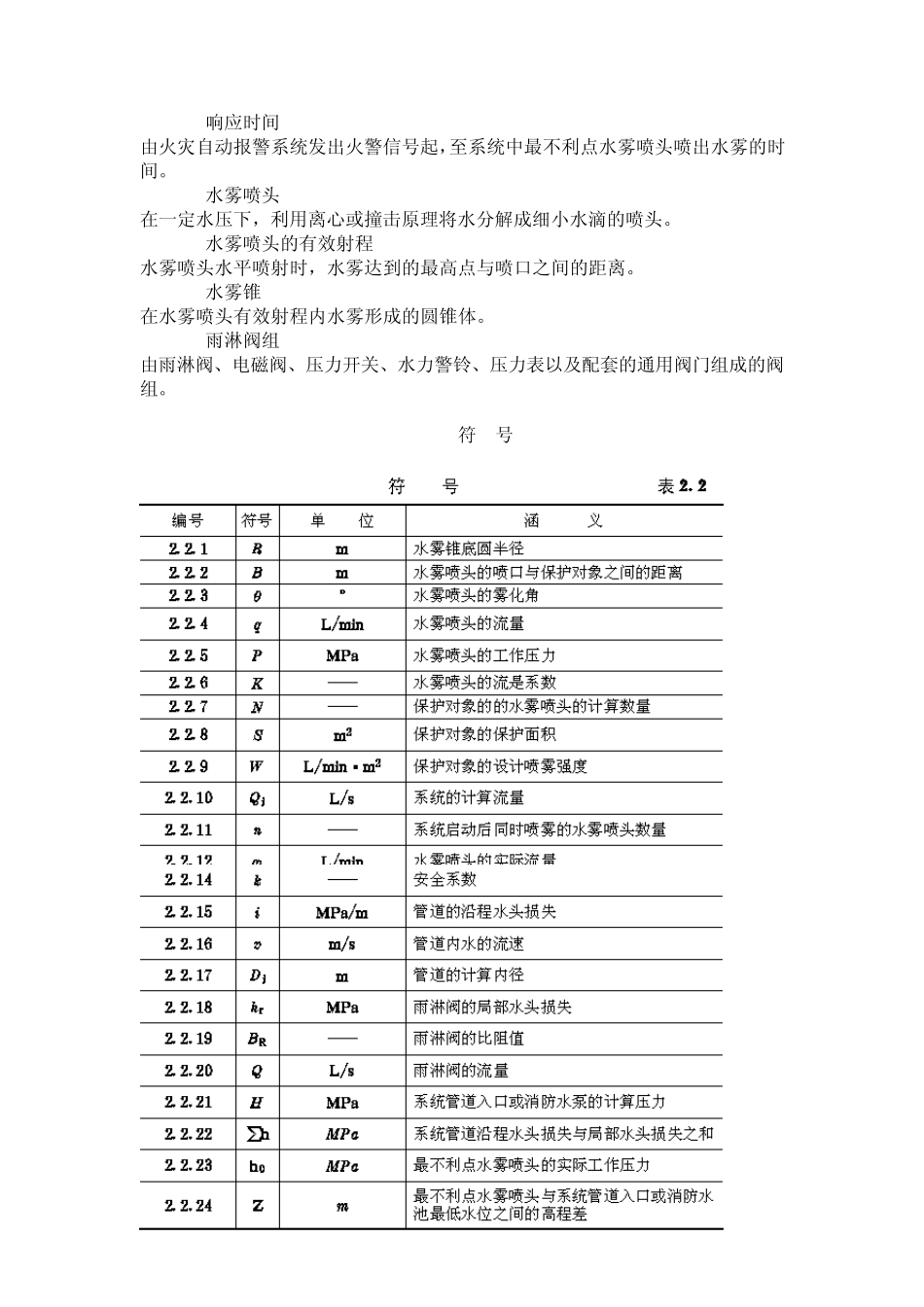

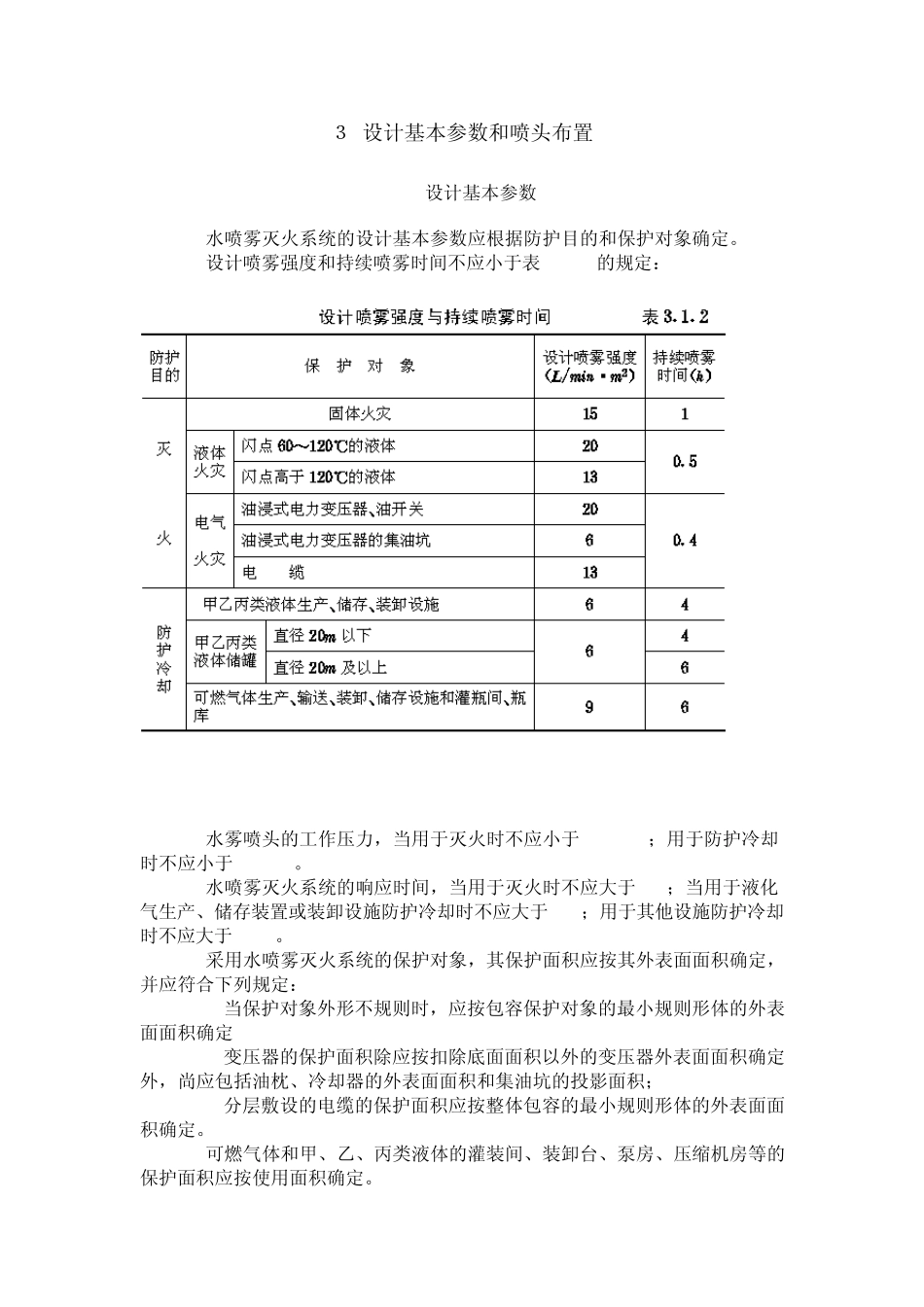

目 录 1 总 则 2 术语、符号 2.1 术 语 2.2 符 号 3 设计基本参数和喷头布置 3.1 设计基本参数 3.2 喷头布置 4 系统组件 5 给 水 6 操作与控制 7 水力计算 7.1 系统的设计流量 7.2 管道水力计算 7.3 管道减压措施 附录A 本规范用词说明 １ 总 则 1.0.1 为了合理地设计水喷雾灭火系统,减少火灾危害,保护人身和财产安全,制定本规范。 1.0.2 本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规范不适用于运输工具或移动式水喷雾灭火装置的设计。 1.0.3 水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的 液体火灾和电气火灾。并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。 1.0.4 水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾对保护对象造成严重破坏的火灾。 1.0.5 水喷雾灭火系统的设计，除应执行本规范的规定外，尚应符合国家现行有关标准、规范的规定。 ２ 术语、符号 2.1 术语 2.1.1 水喷雾灭火系统 water spray extinguishing system 由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。 2.1.2 传动管 transfer pipe 利用闭式喷头探测火灾，并利用气压或水压的变化传输信号的管道。 2.1.3 响应时间 response time 由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。 2.1.4 水雾喷头 spray nozzle 在一定水压下，利用离心或撞击原理将水分解成细小水滴的喷头。 2.1.5 水雾喷头的有效射程 effective range of spray nozzle 水雾喷头水平喷射时，水雾达到的最高点与喷口之间的距离。 2.1.6 水雾锥 water spray cone 在水雾喷头有效射程内水雾形成的圆锥体。 2.1.7 雨淋阀组 deluge valves unit 由雨淋阀、电磁阀、压力开关、水力警铃、压力表以及配套的通用阀门组成的阀组。 2.2 符 号 ３ 设计基本参数和喷头布置 3.1 设计基本参数 3.1.1 水喷雾灭火系统的设计基本参数应根据防护目的和保护对象确定。 3.1.2 设计喷雾强度和持续喷雾时间不应小于表3.1.2的规定： 3.1.3 水雾喷头的工作压力，当用于灭火时不应小于0.35MPa；用于防护冷却时不应小于0.2MPa。 3.1.4 水喷雾灭火系统的响应时间，当用于灭火时不应大于45s；当用于液化气生产、储...
