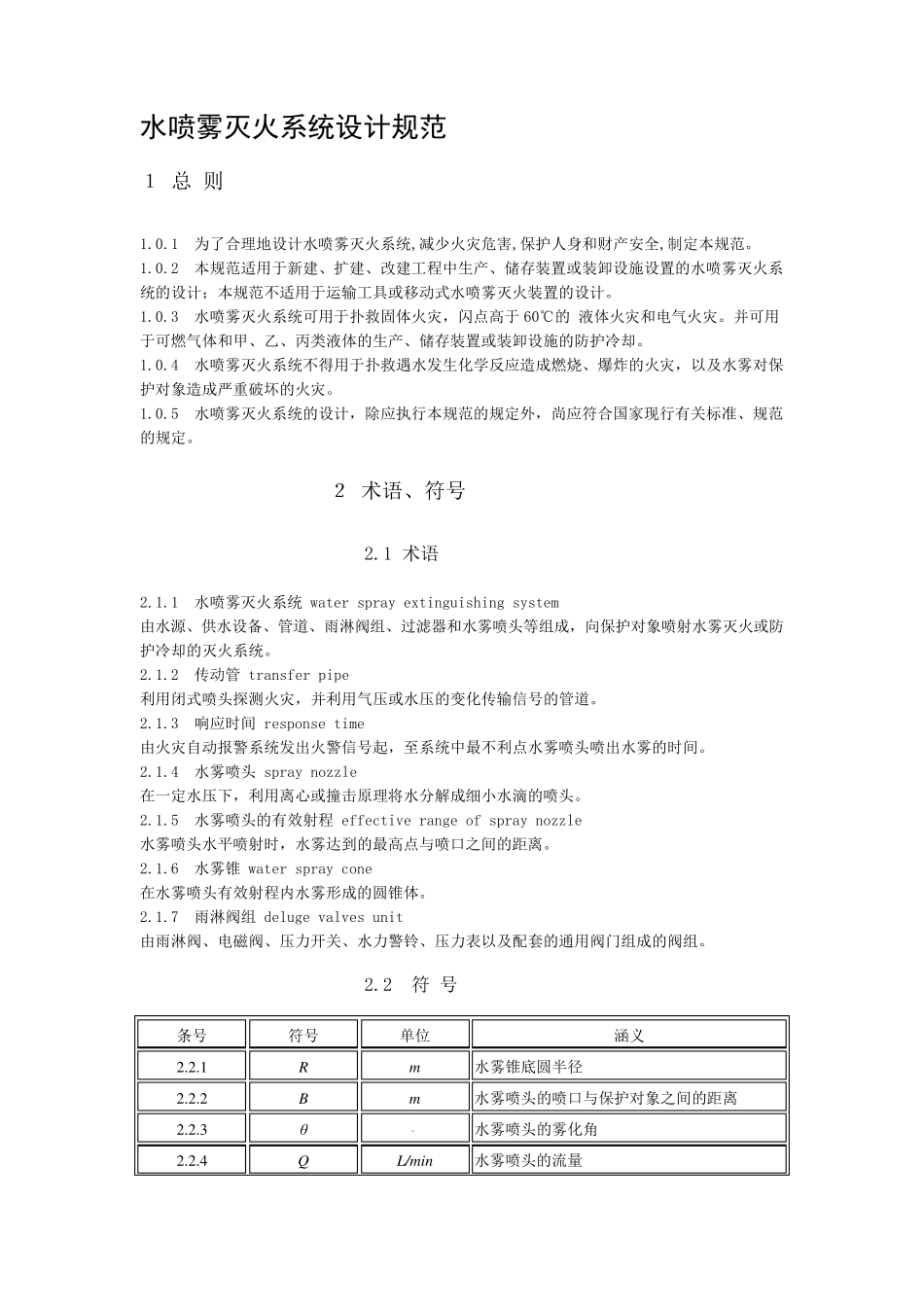

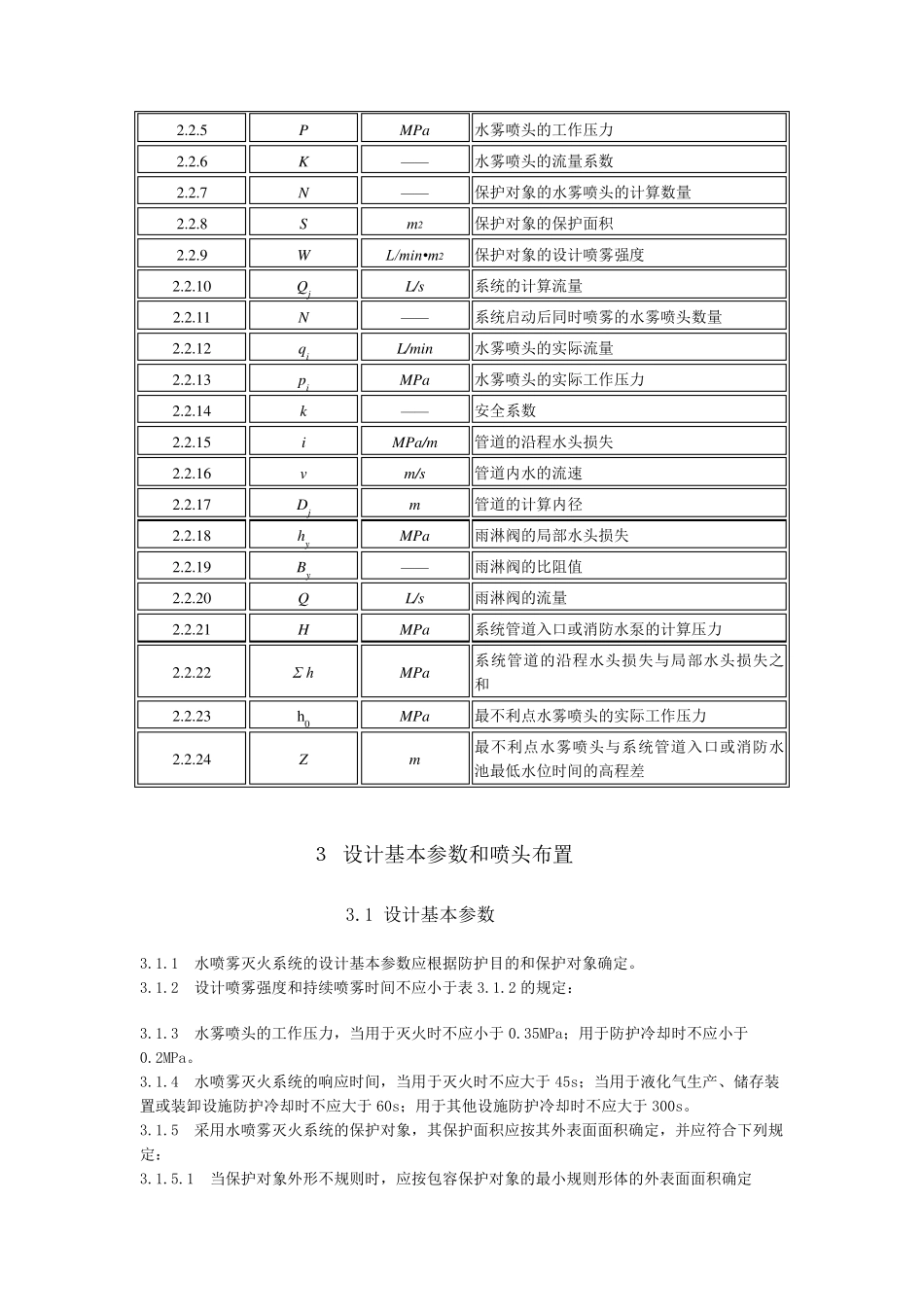

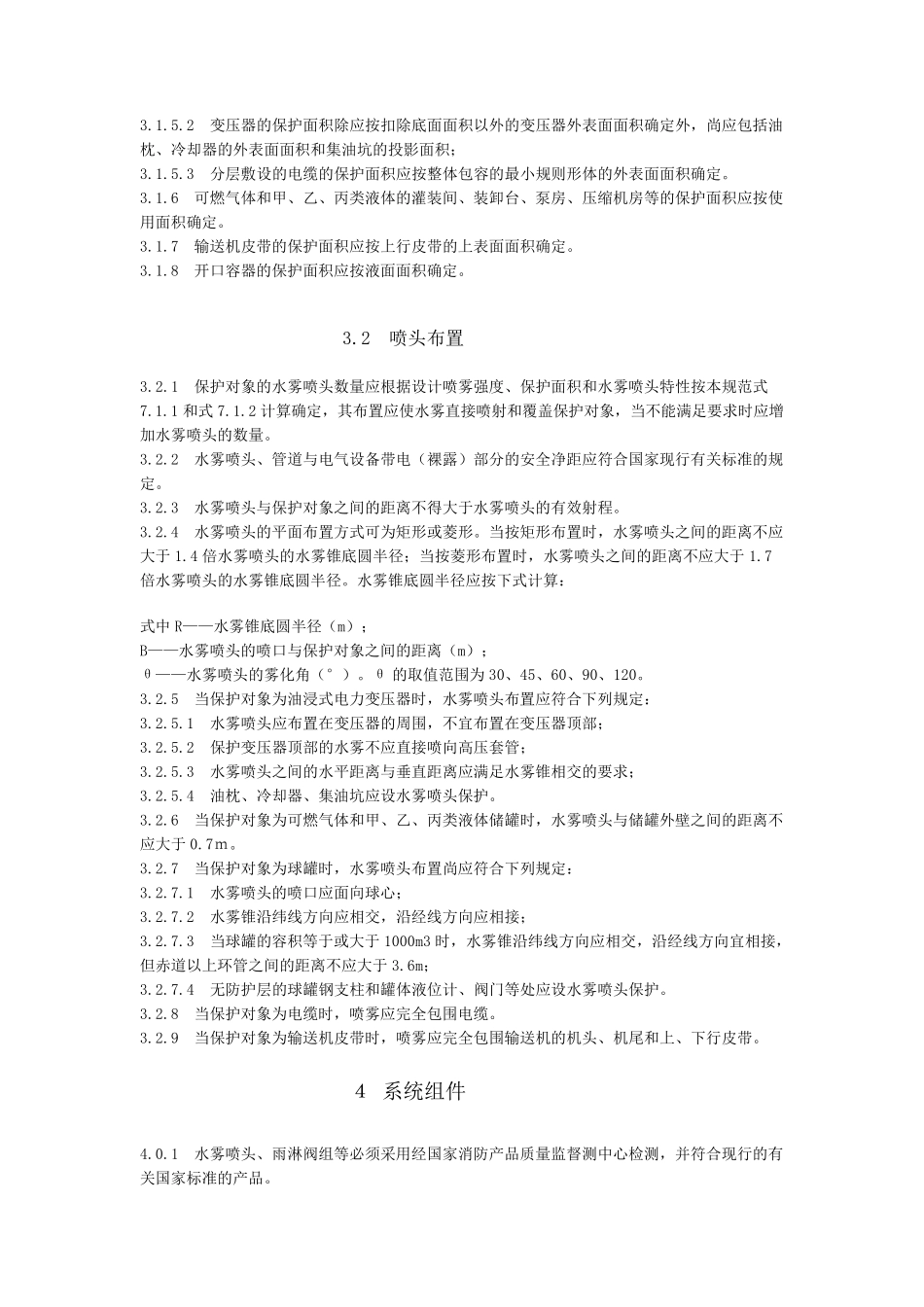

水喷雾灭火系统设计规范 １ 总 则 1.0.1 为了合理地设计水喷雾灭火系统,减少火灾危害,保护人身和财产安全,制定本规范。 1.0.2 本规范适用于新建、扩建、改建工程中生产、储存装置或装卸设施设置的水喷雾灭火系统的设计；本规范不适用于运输工具或移动式水喷雾灭火装置的设计。 1.0.3 水喷雾灭火系统可用于扑救固体火灾，闪点高于60℃的 液体火灾和电气火灾。并可用于可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却。 1.0.4 水喷雾灭火系统不得用于扑救遇水发生化学反应造成燃烧、爆炸的火灾，以及水雾对保护对象造成严重破坏的火灾。 1.0.5 水喷雾灭火系统的设计，除应执行本规范的规定外，尚应符合国家现行有关标准、规范的规定。 ２ 术语、符号 2.1 术语 2.1.1 水喷雾灭火系统 water spray extinguishing system 由水源、供水设备、管道、雨淋阀组、过滤器和水雾喷头等组成，向保护对象喷射水雾灭火或防护冷却的灭火系统。 2.1.2 传动管 transfer pipe 利用闭式喷头探测火灾，并利用气压或水压的变化传输信号的管道。 2.1.3 响应时间 response time 由火灾自动报警系统发出火警信号起，至系统中最不利点水雾喷头喷出水雾的时间。 2.1.4 水雾喷头 spray nozzle 在一 定水压下 ，利用离 心 或撞 击 原 理将 水分 解 成细 小 水滴 的喷头。 2.1.5 水雾喷头的有效 射程 effective range of spray nozzle 水雾喷头水平 喷射时，水雾达 到 的最高点与 喷口 之 间的距 离 。 2.1.6 水雾锥 water spray cone 在水雾喷头有效 射程内 水雾形 成的圆 锥 体。 2.1.7 雨淋阀组 deluge valves unit 由雨淋阀、电磁 阀、压力 开 关、水力 警铃 、压力 表 以及配 套 的通 用阀门 组成的阀组。 2.2 符 号 条 号 符号 单 位 涵 义 2 .2 .1 R m 水雾锥 底 圆 半 径 2 .2 .2 B m 水雾喷头的喷口 与 保护对象之 间的距 离 2 .2 .3 θ 。 水雾喷头的雾化角 2 .2 .4 Q L/min 水雾喷头的流 量 2 .2 .5 P MPa 水雾喷头的工作压力 2 .2 .6 K —— 水雾喷头的流量系数 2 .2 .7 N —— 保护对象的水雾喷头的计算数量 2 .2 .8 S m2 保护对象的保护面积 2 .2 .9 W L/min•m2 保护对象的设计喷雾强度 2 .2 .1 0 Qj L/s 系统的计算流量 2 .2 .1 1 N —— 系统启...
