水平地震影响系数VIP专享

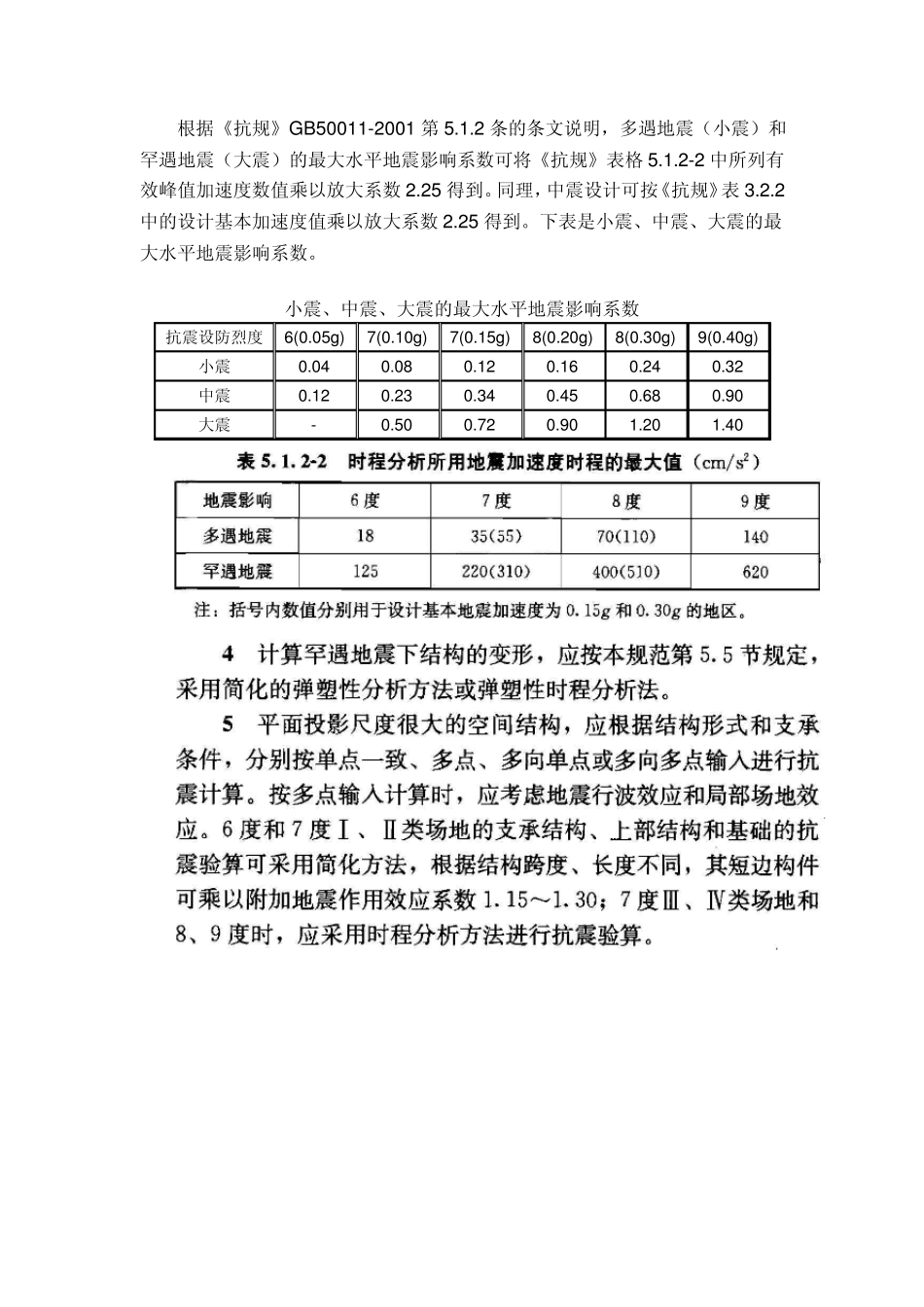

根据《抗规》GB50011-2001 第5.1.2 条的条文说明，多遇地震（小震）和罕遇地震（大震）的最大水平地震影响系数可将《抗规》表格5.1.2-2 中所列有效峰值加速度数值乘以放大系数2.25 得到。同理，中震设计可按《抗规》表3.2.2中的设计基本加速度值乘以放大系数2.25 得到。下表是小震、中震、大震的最大水平地震影响系数。 小震、中震、大震的最大水平地震影响系数 抗震设防烈度 6(0.05g) 7(0.10g) 7(0.15g) 8(0.20g) 8(0.30g) 9(0.40g) 小震 0.04 0.08 0.12 0.16 0.24 0.32 中震 0.12 0.23 0.34 0.45 0.68 0.90 大震 - 0.50 0.72 0.90 1.20 1.40 midas中如何结合建筑抗震规范进行桥梁的地震时程分析？ 由于目前建筑抗震规范对于时程分析采用的最大加速度有了硬性的规定，因此首先就是要将时程的地震波比如简单的elcentro 波进行系数调整，根据抗震规范5.1.2.2 表中的规定，将. Elcentro 的最大峰值与5.1.2.2 规定的最大值进行比较得到修正系数，（需要注意的是midas 时程函数定义里面的Elcentro 给出的相对的值即多少倍的g，比如0.3559g，则系数为35/（0.3559*9.806*100）＝0.1，注意选择的是无量刚加速度），填写到放大系数里面，点击生成地震反映谱，函数值就是所需要的一条曲线的a 谱，不需要再除以 g 了（规范P232“其平 均地震影响曲线与振型分解反应谱法所用的地震影响系数曲线相比，在各个周期点上相差不大于 20％”这里的地震影响曲线就是将加速度谱转化得到的规范谱）。按照规范需要两条实际一条人工模拟曲线，将得到的地震反映谱曲线（三条）进行数据拟和分析（可采用平均或者 SRSS）与实际场地采用的规范规定的a 谱进行比较，保证在各个周期点上相差不大于 20％，人工波的选择一般是对于特大桥梁或者重要桥梁进行现场的试验后得到一定的模拟曲线，一般桥梁搞几条波就够了不要人工模拟。 开始错误的以为直接将地震波简单处理与 a 普比较，实际这里的地面运动的加速度波只是一个自由度体系的反应，而 a 谱则是多个自由度体系经过一系列的分析处理而得到的，因此必须将地震波进行转换，幸好有了 midas 的转换工具可以直接生成，不然要自己编写傅立叶转换程序了。注意理解公式各项的意思。 六、时程分析法 （一）选取地震加速度时程曲线 建筑抗震设计规范（GB 50011-2001）的 5.1.2 条文说明中规定，正确选择输入的地震加速度 时程曲线，要满足地震动三要素的要求，即频谱...
