水平定向钻专项施工方案

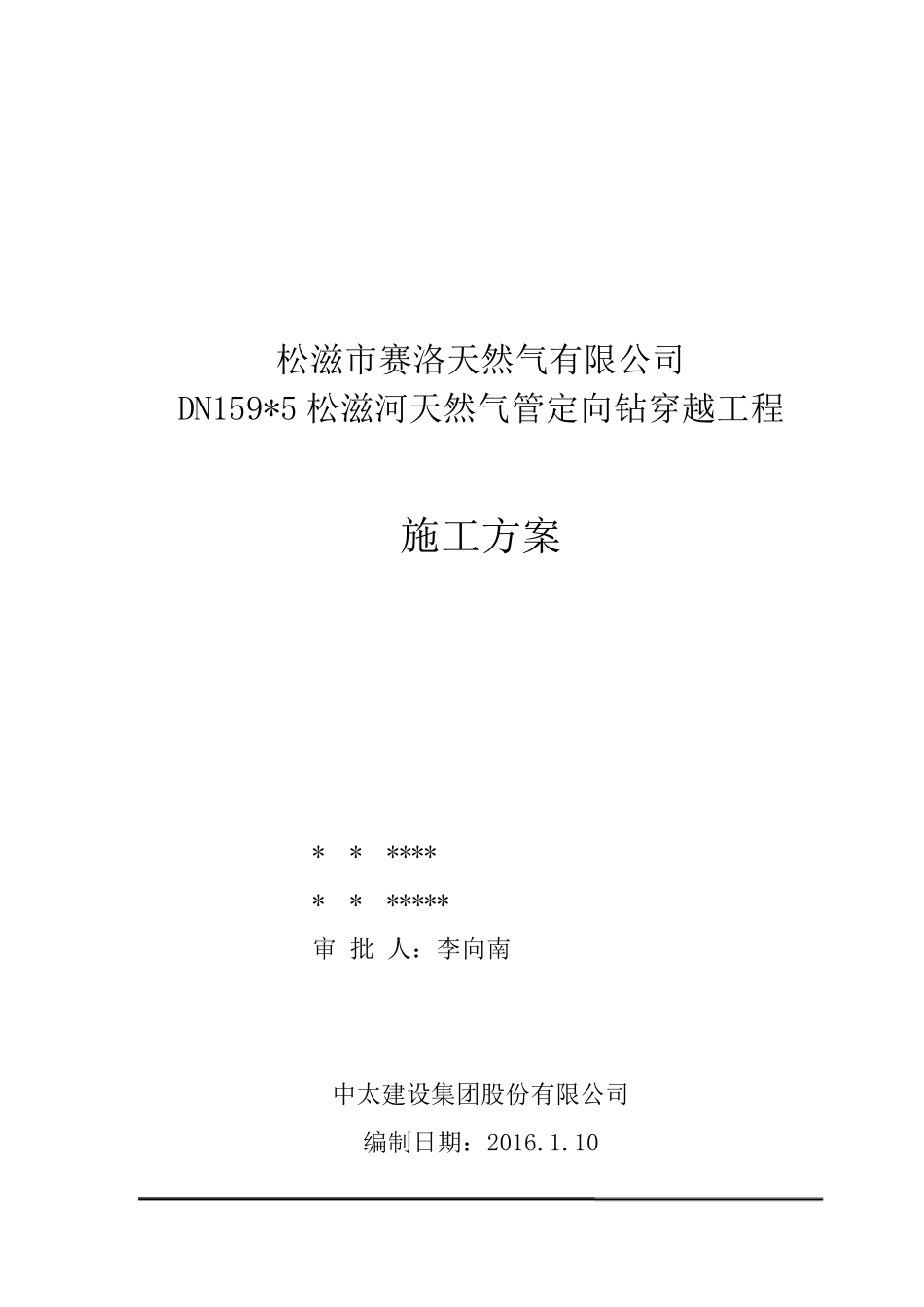

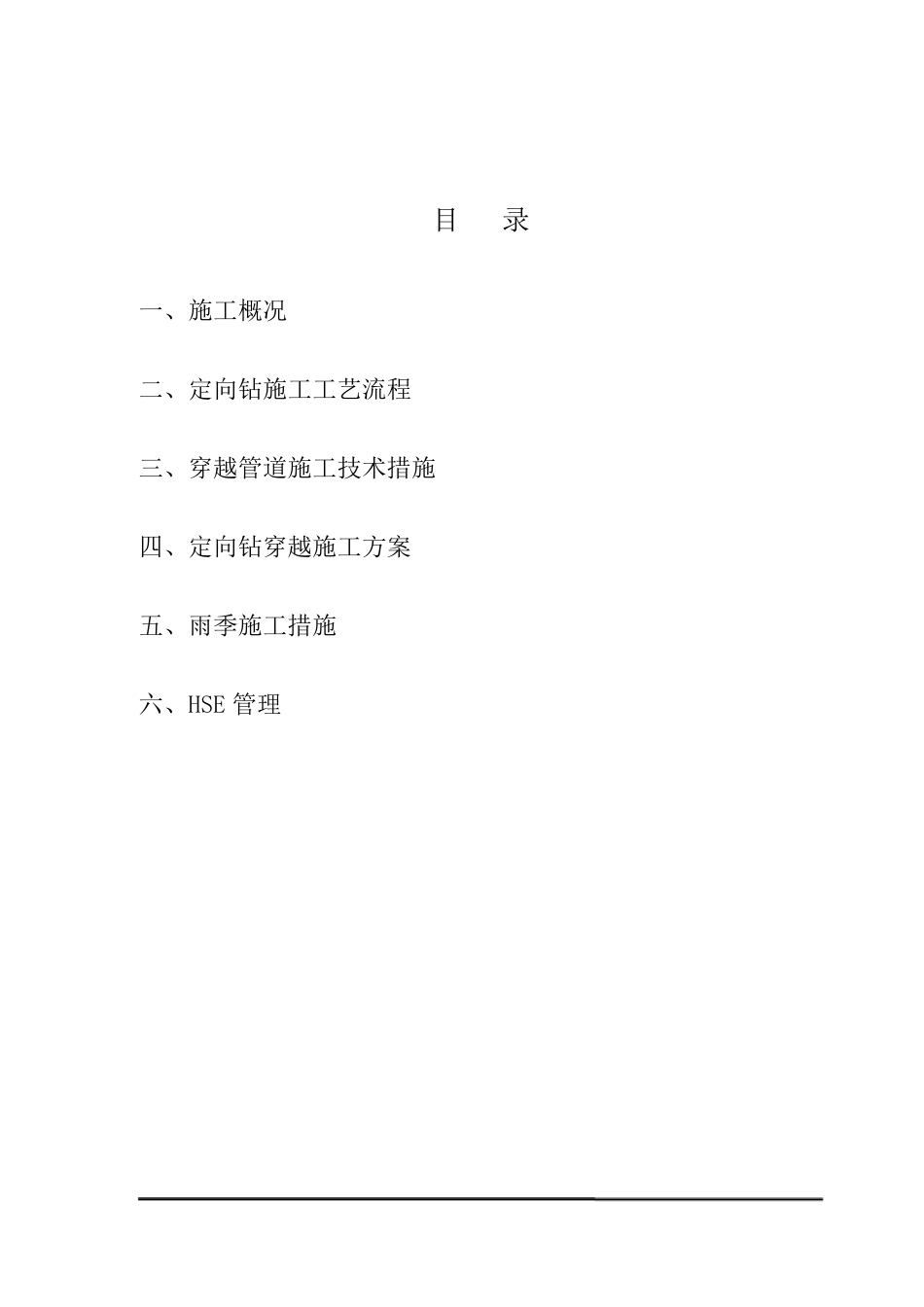

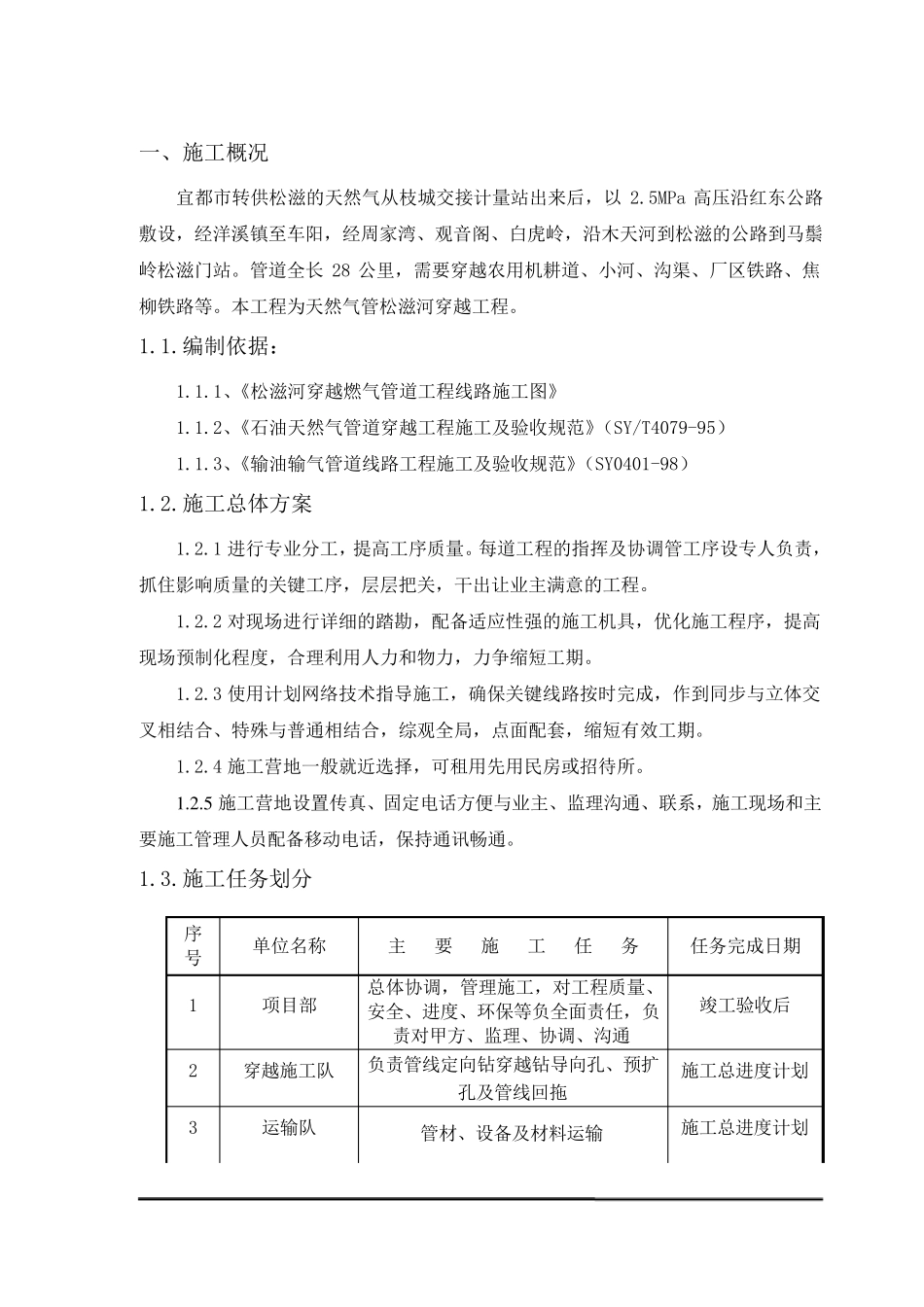

松滋市赛洛天然气有限公司 DN159*5 松滋河天然气管定向钻穿越工程 施工方案 * * **** * * ***** 审 批 人：李向南 中太建设集团股份有限公司 编制日期：2016.1.10 目 录 一、施工概况 二、定向钻施工工艺流程 三、穿越管道施工技术措施 四、定向钻穿越施工方案 五、雨季施工措施 六、HSE 管理 一、施工概况 宜都市转供松滋的天然气从枝城交接计量站出来后，以 2.5MPa 高压沿红东公路敷设，经洋溪镇至车阳，经周家湾、观音阁、白虎岭，沿木天河到松滋的公路到马鬃岭松滋门站。管道全长 28 公里，需要穿越农用机耕道、小河、沟渠、厂区铁路、焦柳铁路等。本工程为天然气管松滋河穿越工程。 1.1.编制依据： 1.1.1、《松滋河穿越燃气管道工程线路施工图》 1.1.2、《石油天然气管道穿越工程施工及验收规范》（SY/T4079-95） 1.1.3、《输油输气管道线路工程施工及验收规范》（SY0401-98） 1.2.施工总体方案 1.2.1 进行专业分工，提高工序质量。每道工程的指挥及协调管工序设专人负责，抓住影响质量的关键工序，层层把关，干出让业主满意的工程。 1.2.2 对现场进行详细的踏勘，配备适应性强的施工机具，优化施工程序，提高现场预制化程度，合理利 用人力 和 物 力 ，力 争 缩 短 工期 。 1.2.3 使 用计划 网 络 技 术 指导 施工，确 保 关键线路按 时 完 成 ，作 到同 步 与 立 体交叉 相 结 合、特 殊 与 普 通 相 结 合，综 观全局 ，点 面 配套 ，缩 短 有 效 工期 。 1.2.4 施工营 地 一般 就 近 选 择 ，可 租 用先 用民 房 或 招 待 所 。 1 .2 .5 施工营 地 设置 传 真 、固 定 电 话 方便 与 业主、监 理沟通 、联 系 ，施工现场和 主要施工管理人员 配备移 动 电 话 ，保 持 通 讯 畅 通 。 1.3.施工任 务 划 分 序号 单 位 名 称 主 要 施 工 任 务 任 务 完 成 日 期 1 项 目 部 总体协调，管理施工，对工程质量、安 全、进度、环 保 等负全面 责任 ，负责对甲 方、监 理、协调、沟通 竣 工验收后 2 穿越施工队 负责管线定 向 钻 穿越钻 导 向 孔 、预扩孔 及管线回 拖 施工总进度计划 3 运 输队 管材 、设备及材 料 运 输 施工总进度计划 4 后勤服务队 材料采购、保管及生活保障 竣工验收后 1.4.施工进度计划表 1.4.1.施工工期...
