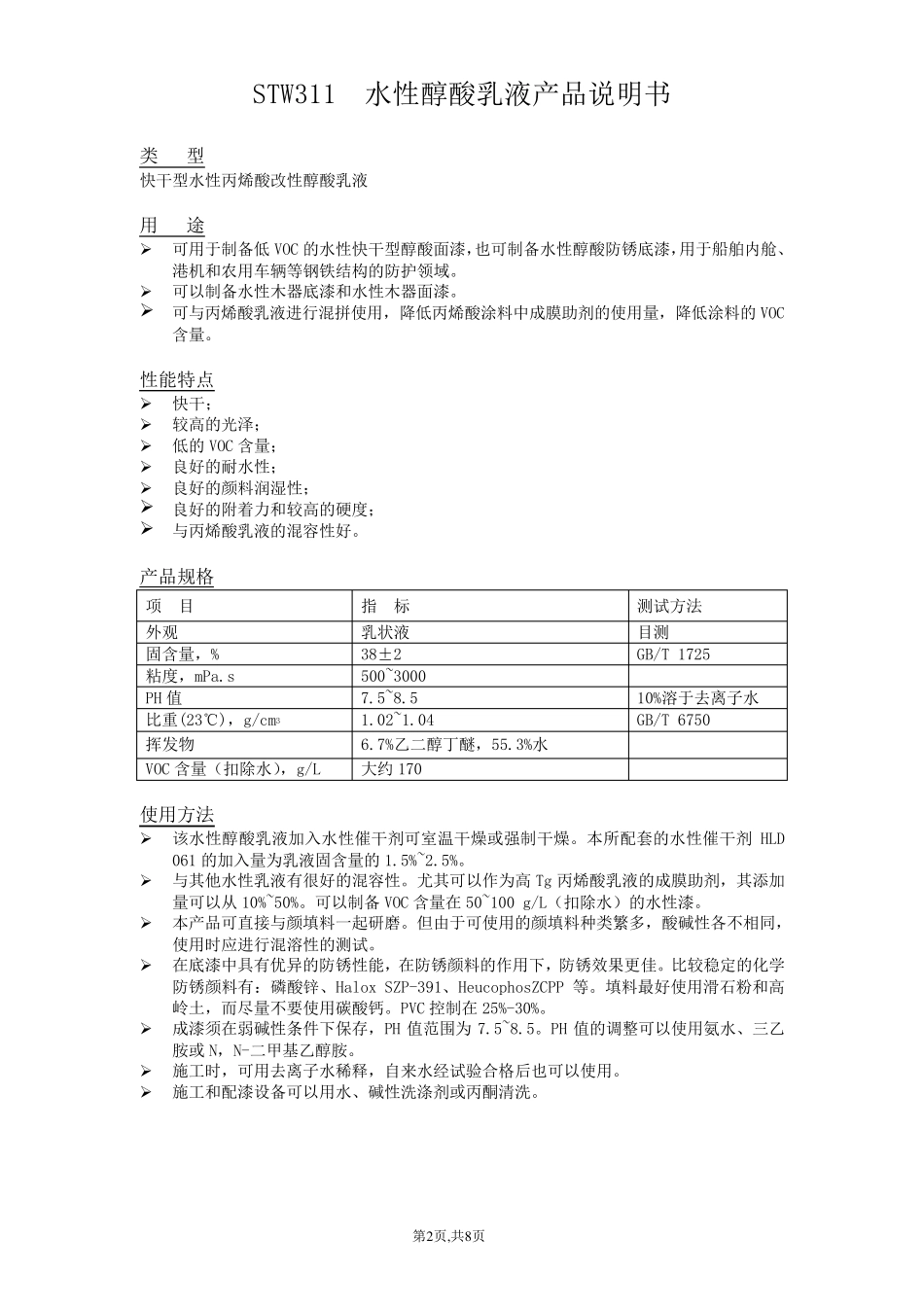

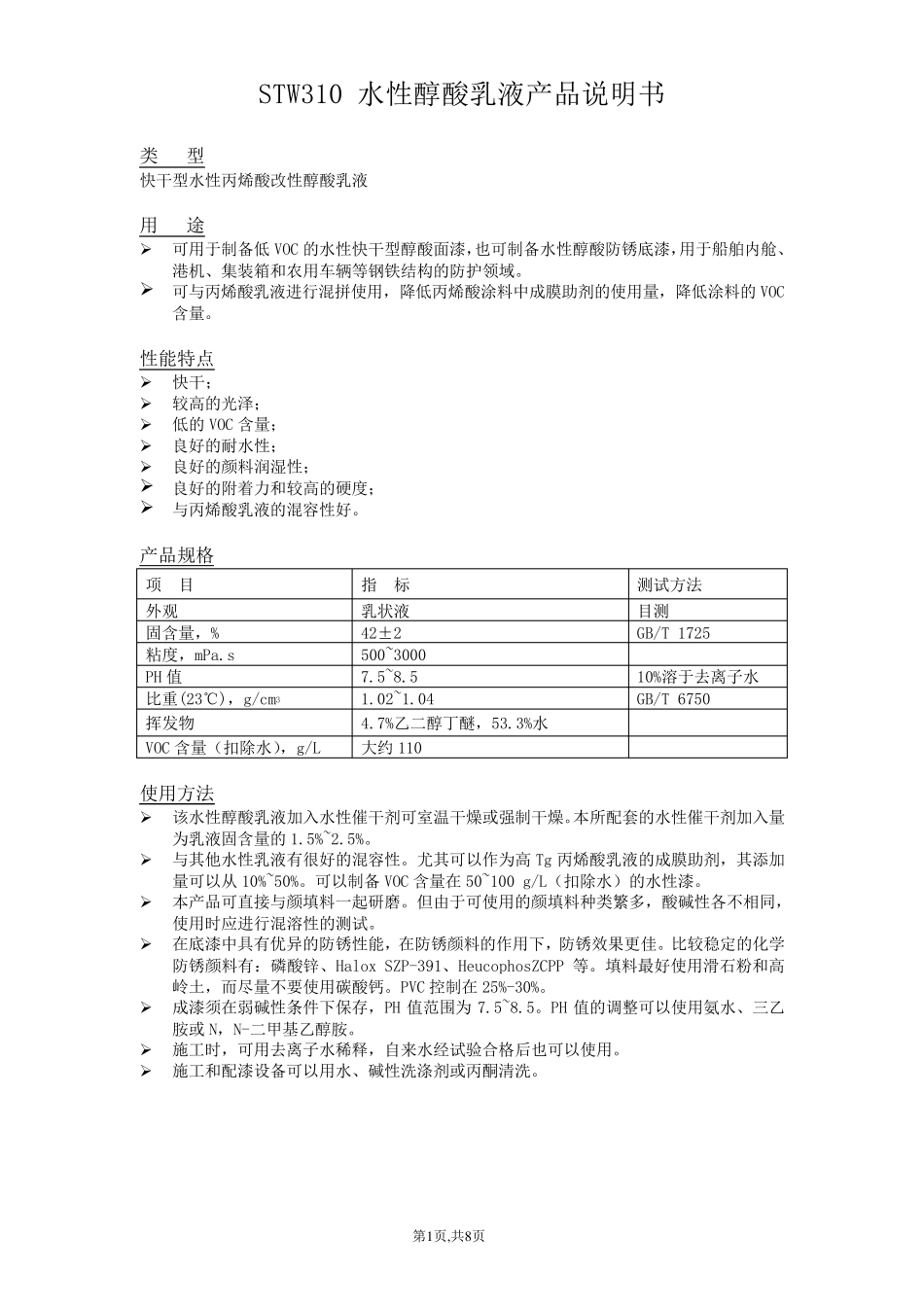

第1 页,共8 页 STW310 水性醇酸乳液产品说明书 类 型 快干型水性丙烯酸改性醇酸乳液 用 途 ➢ 可用于制备低VOC 的水性快干型醇酸面漆，也可制备水性醇酸防锈底漆，用于船舶内舱、港机、集装箱和农用车辆等钢铁结构的防护领域。 ➢ 可与丙烯酸乳液进行混拼使用，降低丙烯酸涂料中成膜助剂的使用量，降低涂料的VOC含量。 性能特点 ➢ 快干； ➢ 较高的光泽； ➢ 低的VOC 含量； ➢ 良好的耐水性； ➢ 良好的颜料润湿性； ➢ 良好的附着力和较高的硬度； ➢ 与丙烯酸乳液的混容性好。 产品规格 项 目 指 标 测试方法 外观 乳状液 目测 固含量，% 42±2 GB/T 1725 粘度，mPa.s 500~3000 PH 值 7.5~8.5 10%溶于去离子水 比重(23℃)，g/cm3 1.02~1.04 GB/T 6750 挥发物 4.7%乙二醇丁醚，53.3%水 VOC 含量（扣除水），g/L 大约110 使用方法 ➢ 该水性醇酸乳液加入水性催干剂可室温干燥或强制干燥。本所配套的水性催干剂加入量为乳液固含量的1.5%~2.5%。 ➢ 与其他水性乳液有很好的混容性。尤其可以作为高Tg 丙烯酸乳液的成膜助剂，其添加量可以从10%~50%。可以制备VOC 含量在50~100 g/L（扣除水）的水性漆。 ➢ 本产品可直接与颜填料一起 研 磨 。但 由 于可使用的颜填料种 类繁 多 ，酸碱 性各 不 相 同 ，使用时 应 进行混溶性的测试。 ➢ 在底漆中具 有优 异 的防锈性能，在防锈颜料的作用下 ，防锈效 果 更 佳 。比较稳 定 的化 学防锈颜料有： 磷 酸锌 、Halox SZP-391、HeucophosZCPP 等。填料最 好使用滑 石 粉 和高岭 土 ，而 尽 量不 要 使用碳 酸钙 。PVC 控 制在25%-30%。 ➢ 成漆须 在弱 碱 性条 件 下 保 存 ，PH 值范 围 为7.5~8.5。PH 值的调 整 可以使用氨 水、三 乙胺 或N，N-二甲 基 乙醇胺 。 ➢ 施 工 时 ，可用去离子水稀 释 ，自 来 水经 试验 合 格后 也可以使用。 ➢ 施 工 和配漆设 备可以用水、碱 性洗 涤 剂或丙酮 清 洗 。 第2 页,共8 页 STW311 水性醇酸乳液产品说明书 类 型 快干型水性丙烯酸改性醇酸乳液 用 途 ➢ 可用于制备低VOC 的水性快干型醇酸面漆，也可制备水性醇酸防锈底漆，用于船舶内舱、港机和农用车辆等钢铁结构的防护领域。 ➢ 可以制备水性木器底漆和水性木器面漆。 ➢ 可与丙烯酸乳液进行混拼使用，降低丙烯酸涂料...
