水星11N无线路由器WDS中继

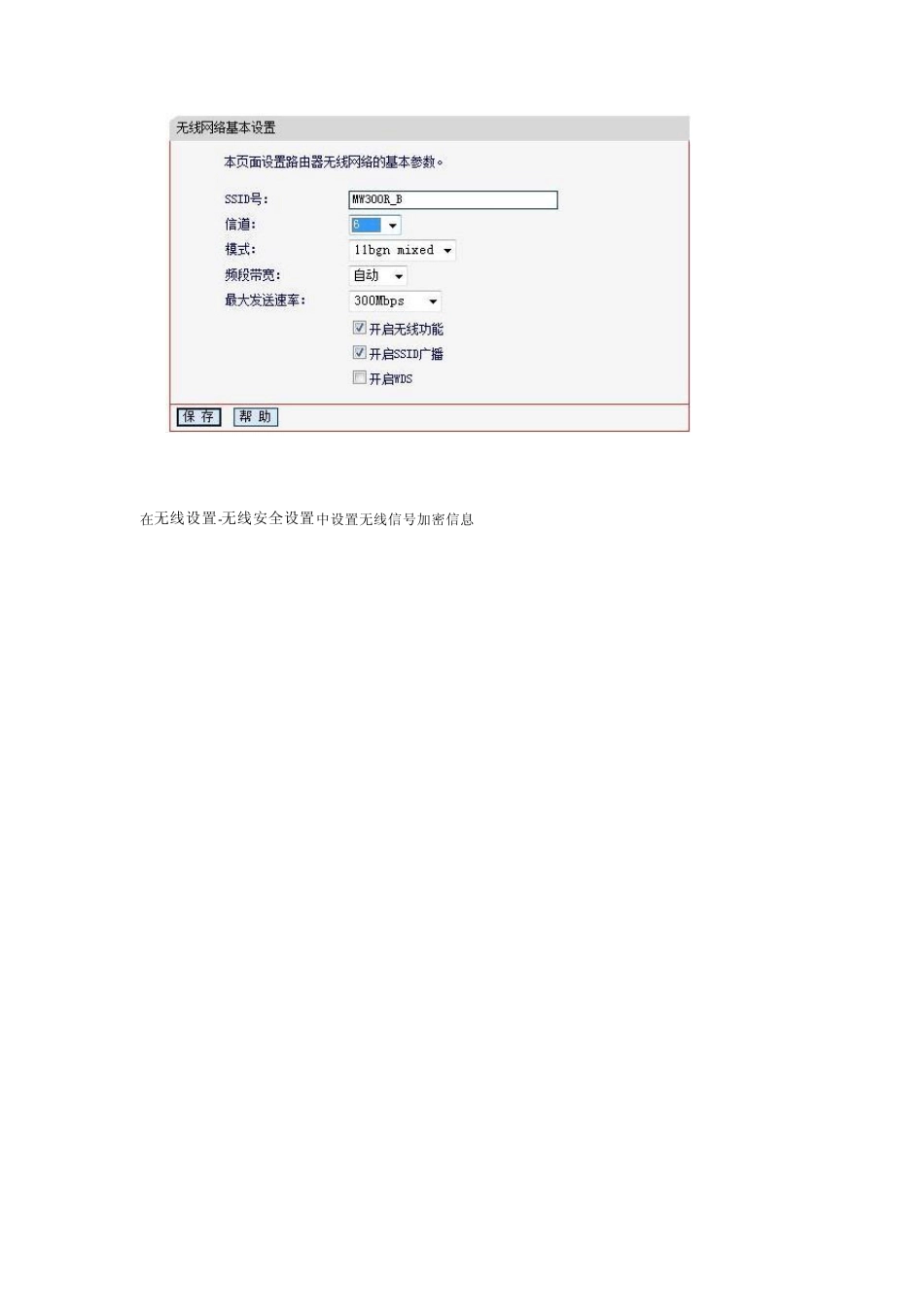

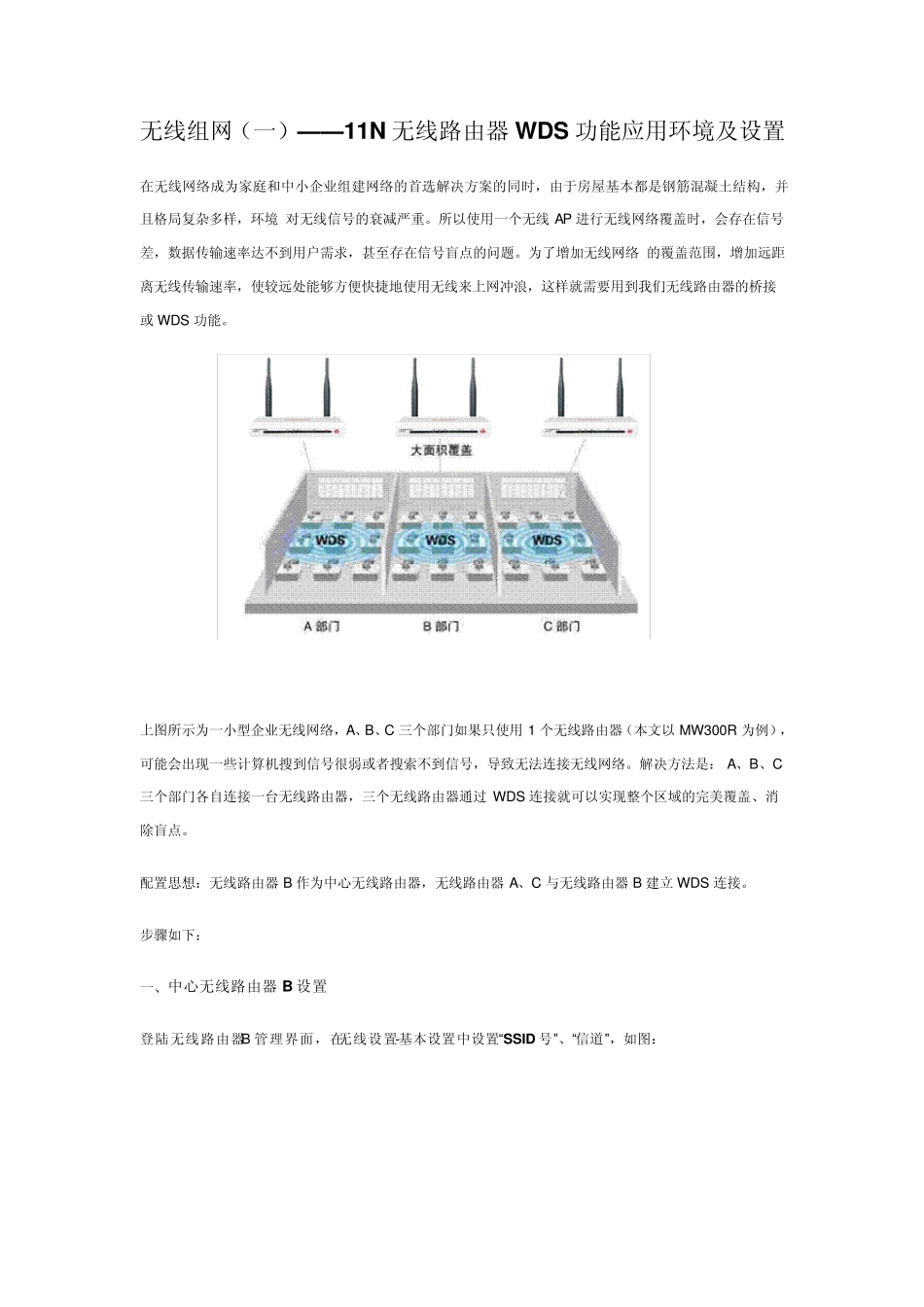

无线组网（一）——11N 无线路由器 W DS 功能应用环境及设置 在无线网络成为家庭和中小企业组建网络的首选解决方案的同时，由于房屋基本都是钢筋混凝土结构，并且格局复杂多样，环境 对无线信号的衰减严重。所以使用一个无线 AP 进行无线网络覆盖时，会存在信号差，数据传输速率达不到用户需求，甚至存在信号盲点的问题。为了增加无线网络 的覆盖范围，增加远距离无线传输速率，使较远处能够方便快捷地使用无线来上网冲浪，这样就需要用到我们无线路由器的桥接或 W DS 功能。 上图所示为一小型企业无线网络，A、B、C 三个部门如果只使用 1 个无线路由器（本文以 MW 300R 为例），可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。解决方法是： A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过 W DS 连接就可以实现整个区域的完美覆盖、消除盲点。 配置思想：无线路由器 B 作为中心无线路由器，无线路由器 A、C 与无线路由器 B 建立 W DS 连接。 步骤如下： 一、中心无线路由器 B 设置 登陆无线路由器B 管理界面，在无线设置-基本设置中设置“SSID 号”、“信道”，如图： 在无线设置-无线安全设置中设置无线信号加密信息 记录无线路由器B 设置后的SSID、信道和加密设置信息，在后续无线路由器A、C 的配置中需要应用。 二、无线路由器A 设置。 1.修改 LAN 口 IP 地址。在网络参数-LAN 口设置中，修改 IP 地址和 B 路由器不同（防止 IP 地址冲突），如 192.168.1.2，保存，路由器会自动重启。 2.启用W DS 功能。重启完毕后，用更改后的 LAN 口 IP 地址重新登陆无线路由器 A，在无线设置-基本设置中勾选“开启W DS”。 3.W DS 设置。点击“扫描”，搜索周围无线信号。 在扫描到的信号列表中选择B 路由器SSID 号，如下图中MW300R_B,点击“连接”。 将信道设置成与B 路由器信道相同。 设置加密信息和B 路由器相同，保存。 4.关闭DHCP 服务器。在 DHCP 服务器中，选择“不启用”，保存，重启路由器。 无线路由器A 配置完成。此时无线路由器A 与无线路由器B 已成功建立W DS。 三、无线路由器 C 设置。步骤与无线路由器A 的配置相同，需要注意的是修改LAN 口 IP 地址时，确认修改后的 IP 地址与网络中已有设备或计算机不能冲突。 11n无线路由器和11g无线路由器建立 WDS 连接方法：11g无线路由器按照无线路由 B 的设置方法设置，11n无线路由器按照无线路由A 或 C 的设置方法设置。
