水槽钢结构制安施工方案及安全措施

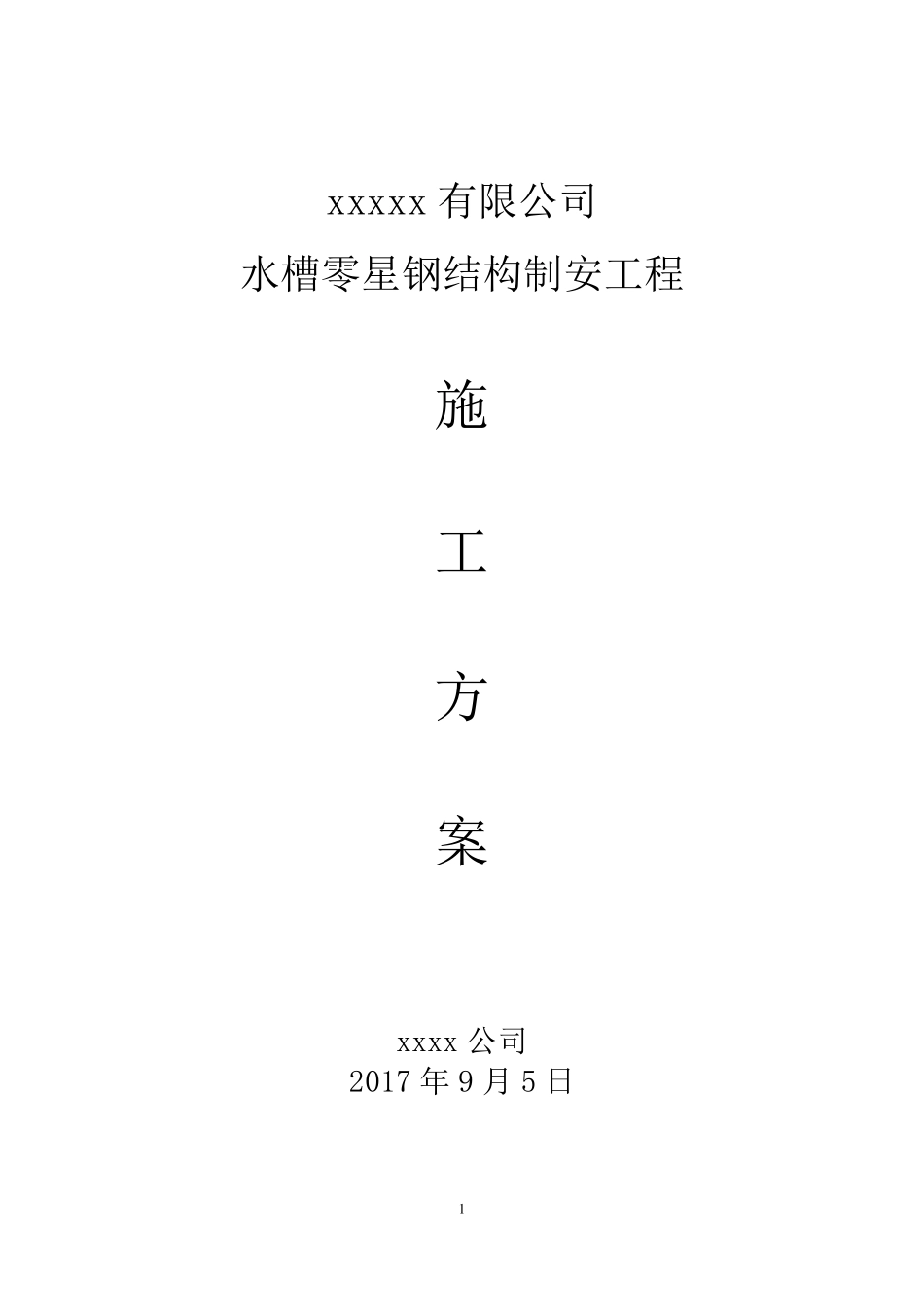

水槽钢结构制安施工方案及安全措施_第1页
1/14

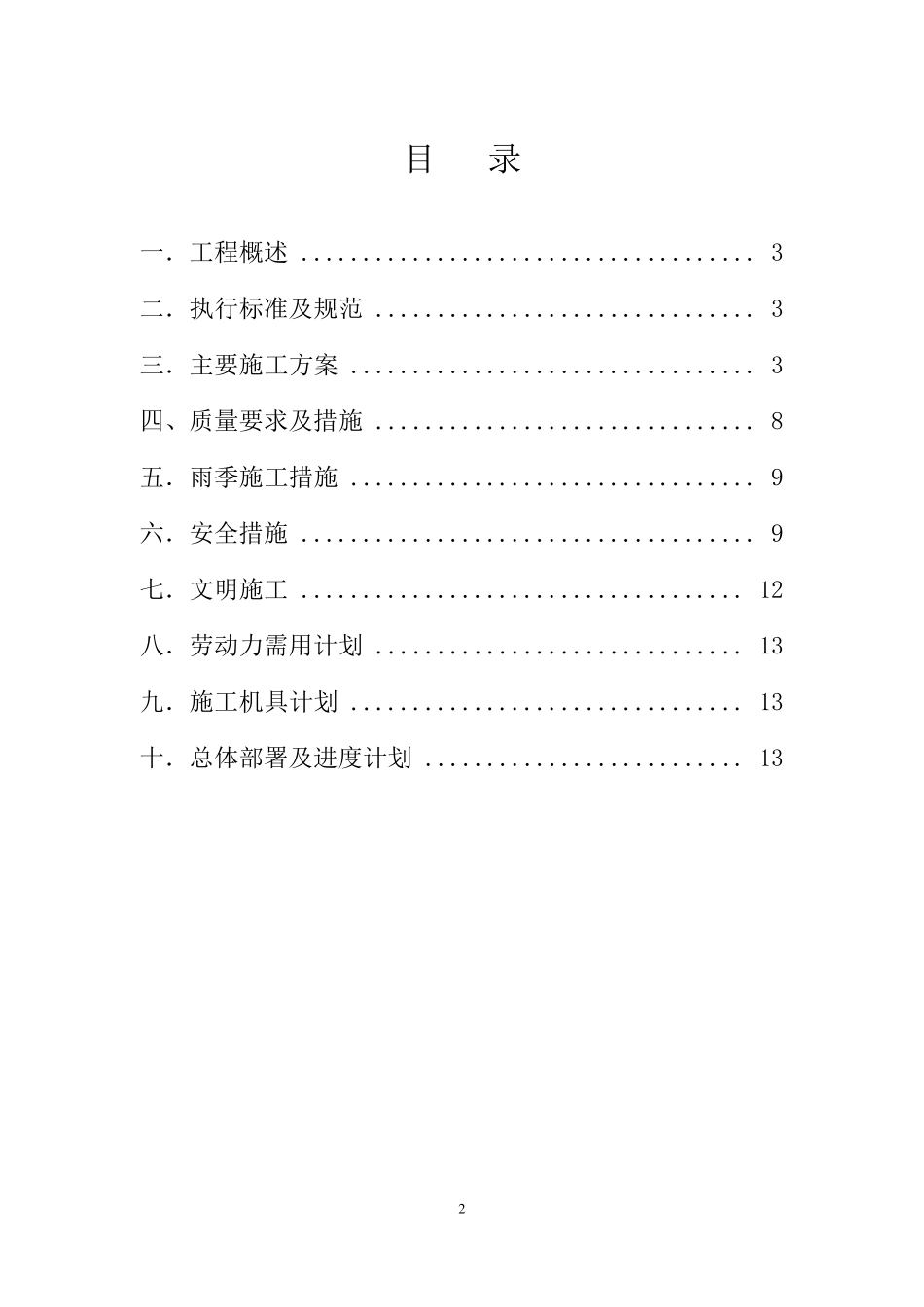

水槽钢结构制安施工方案及安全措施_第2页
2/14

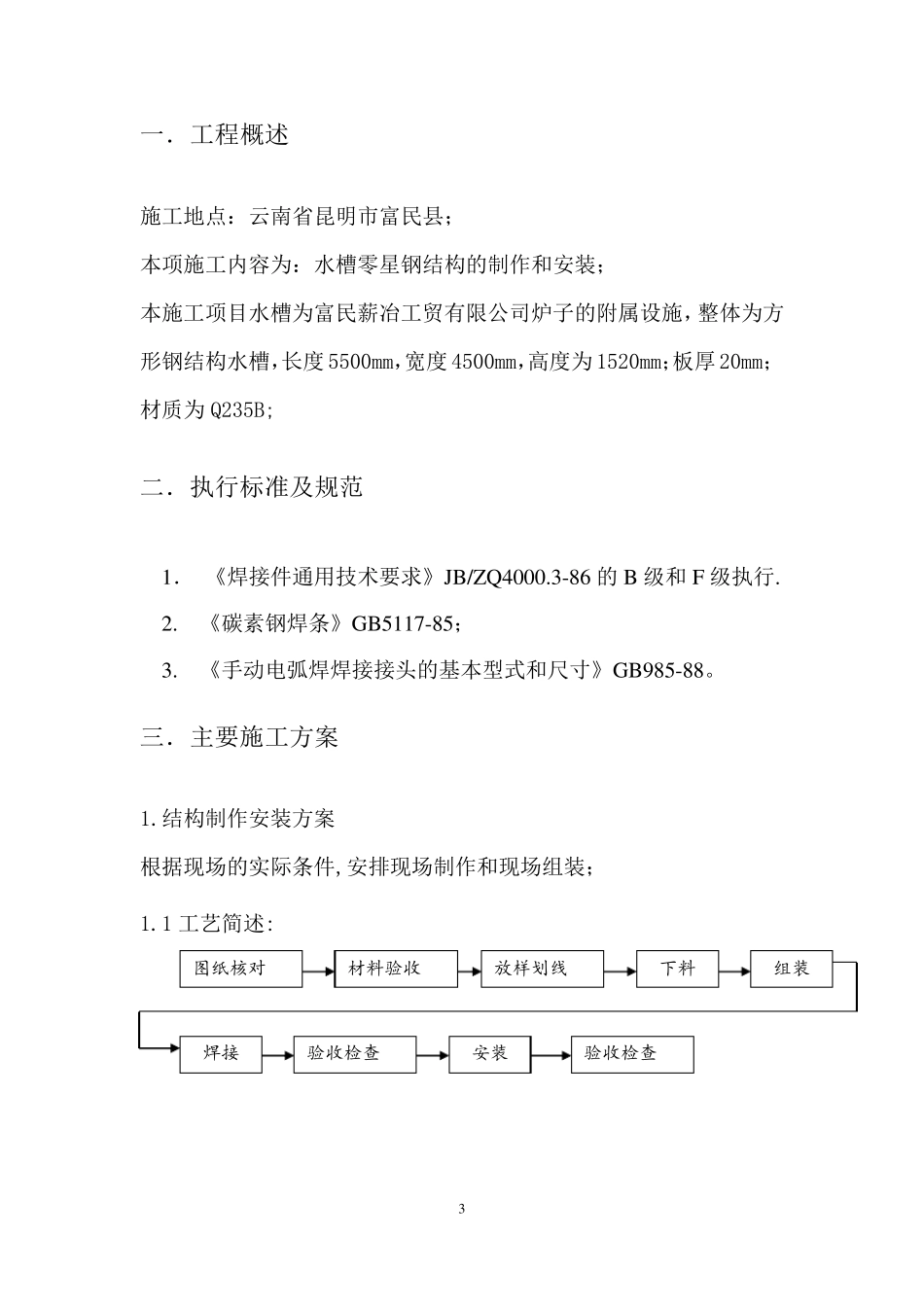

水槽钢结构制安施工方案及安全措施_第3页
3/14
1 xxxxx 有限公司 水槽零星钢结构制安工程 施 工 方 案 xxxx 公司 2017 年 9 月 5 日 2 目 录 一.工程概述 ..................................... 3 二.执行标准及规范 ............................... 3 三.主要施工方案 ................................. 3 四、质量要求及措施 ............................... 8 五.雨季施工措施 ................................. 9 六.安全措施 ..................................... 9 七.文明施工 .................................... 12 八.劳动力需用计划 .............................. 13 九.施工机具计划 ................................ 13 十.总体部署及进度计划 .......................... 13 3 一.工程概述 施工地点:云南省昆明市富民县; 本项施工内容为:水槽零星钢结构的制作和安装; 本施工项目水槽为富民薪冶工贸有限公司炉子的附属设施,整体为方形钢结构水槽,长度5500mm,宽度4500mm,高度为1520mm;板厚20mm;材质为Q235B; 二.执行标准及规范 1. 《焊接件通用技术要求》JB/ZQ4000.3-86 的B 级和F 级执行. 2. 《碳素钢焊条》GB5117-85; 3. 《手动电弧焊焊接接头的基本型式和尺寸》GB985-88。 三.主要施工方案 1.结构制作安装方案 根据现场的实际条件,安排现场制作和现场组装; 1.1 工艺简述: 图纸核对 材料验收 放样划线 下料 验收检查 组装 安装 焊接 验收检查 4 1.2 制作允许偏差和检验方法: 项 次 项 目 允许偏差(mm) 检验方法 1 边长或直径 焊接 ±2 用尺 法兰连接 -2 2 长度或高度 ±1.5L/1000 但不大于 10 用尺 1.3 非标安装允许偏差和检验方法: 项 次 项 目 允许偏差(mm) 检 验 方 法 1.焊接 焊接应牢固可靠,焊肉饱满 观察检查 2.油漆 油漆应涂刷均匀,无漏涂,附着良好 观察检查 4.安装 标高 ±5 用水平仪或尺 水平度 5 用水平仪检查四角 中心线位移 ±5 用水平仪检查四角 1.4.安装的允许偏差和检验方法 项 次 项 目 允许偏差(mm) 检验方法 1 标高 ±5 水平仪 2 垂直度(H=高度) H/1000 但不大于 10 经纬仪 3 中心线位移 ±5 用尺 1.5 放样、下料、切割 1 领料 按设计图纸要求,领出所需的材料,并检查材料是否有材质合格证及质量证明书。 2 放样 5 放样采用作图法、计算法...
