水污染控制工程课程设计(SBR工艺)

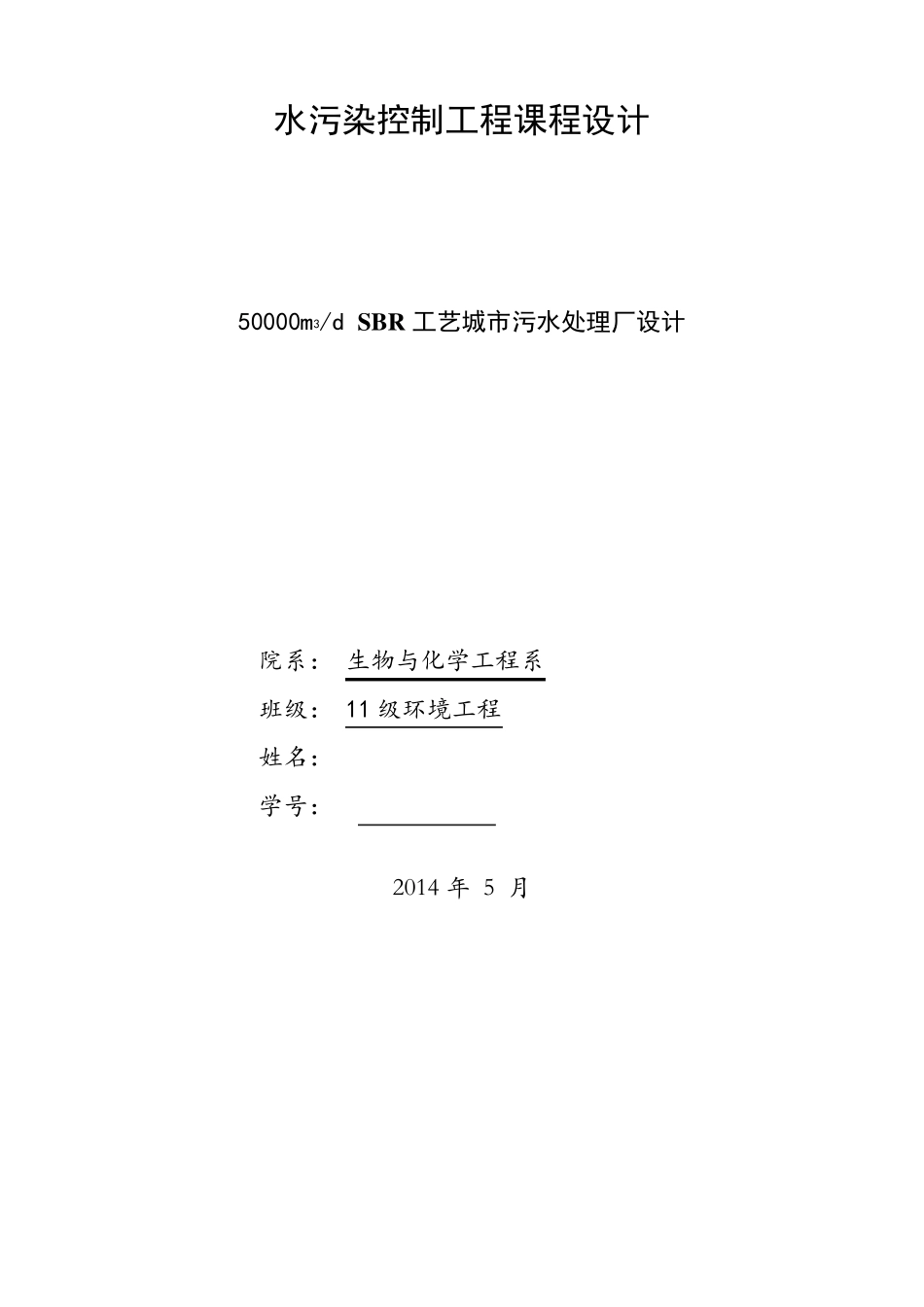

水污染控制工程课程设计(SBR工艺)_第1页
1/23

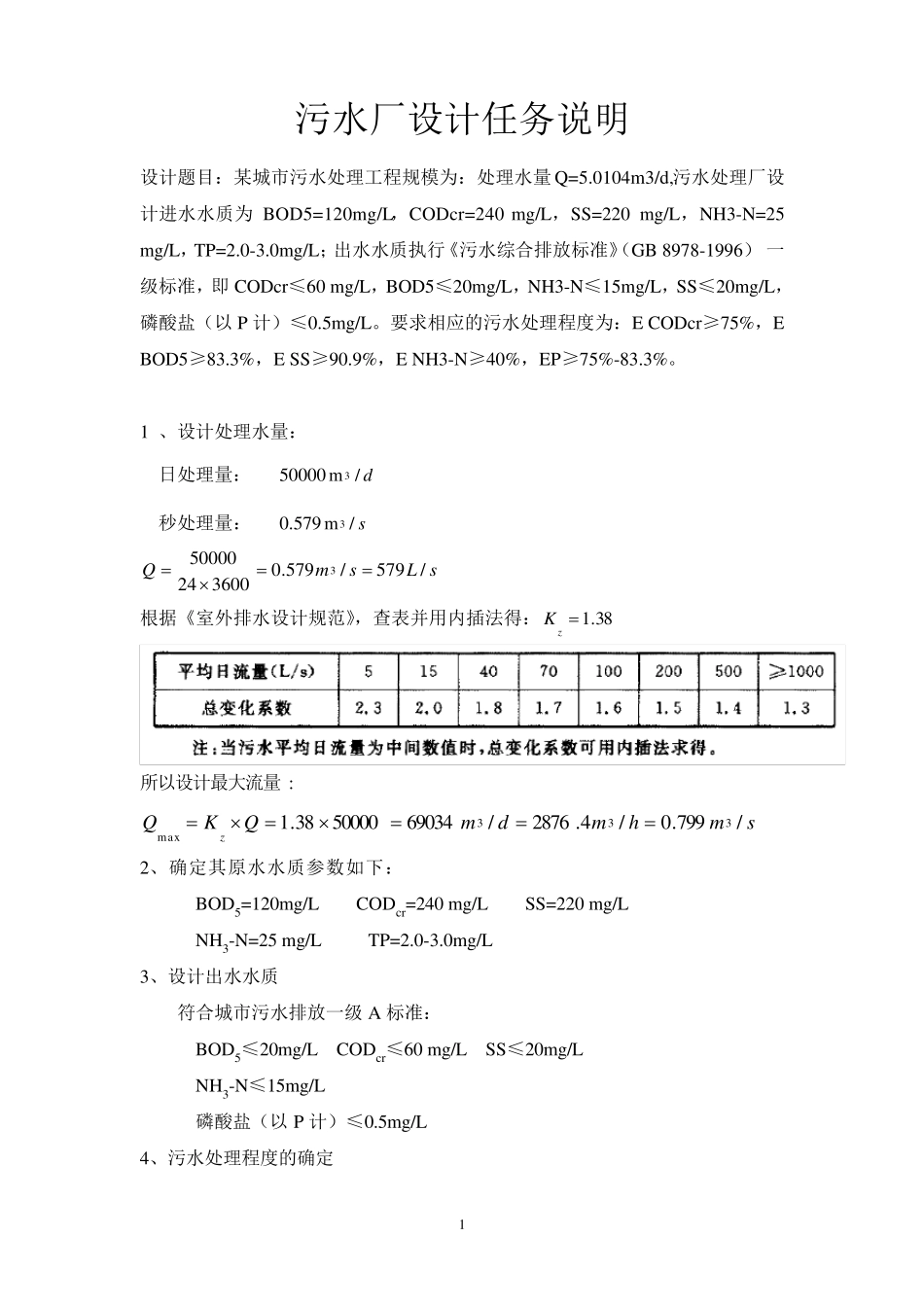

水污染控制工程课程设计(SBR工艺)_第2页
2/23

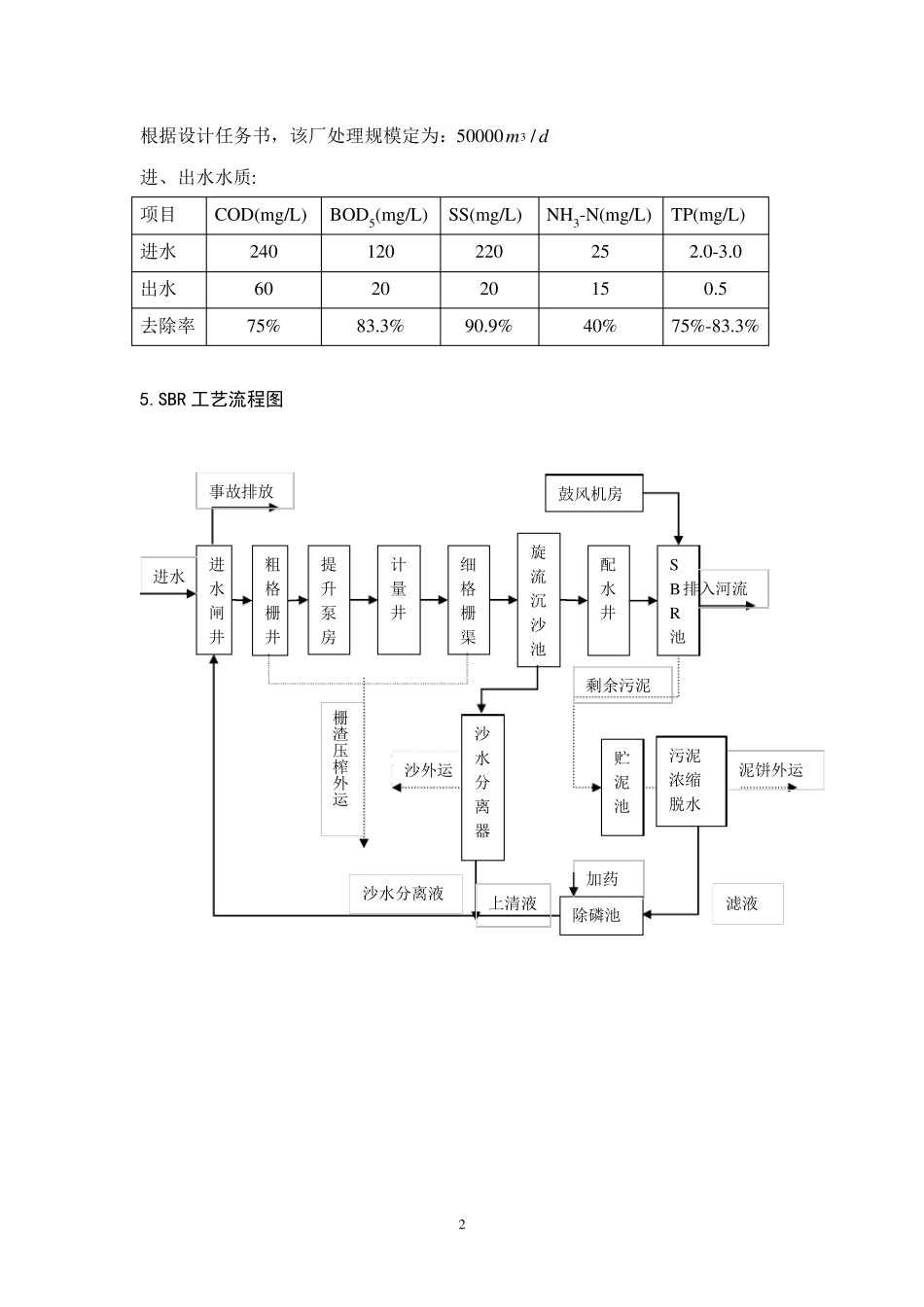

水污染控制工程课程设计(SBR工艺)_第3页
3/23
水污染控制工程课程设计 50000m3/d SBR 工艺城市污水处理厂设计 院系: 生物与化学工程系 班级: 11 级环境工程 姓名: 学号: *********** 2014 年 5 月 1 污水厂设计任务说明 设计题目:某城市污水处理工程规模为:处理水量Q=5.0104m3/d,污水处理厂设计进水水质为BOD5=120mg/L,CODcr=240 mg/L,SS=220 mg/L,NH3-N=25 mg/L,TP=2.0-3.0mg/L;出水水质执行《污水综合排放标准》(GB 8978-1996) 一级标准,即CODcr≤60 mg/L,BOD5≤20mg/L,NH3-N≤15mg/L,SS≤20mg/L,磷酸盐(以 P 计)≤0.5mg/L。要求相应的污水处理程度为:E CODcr≥75%,E BOD5≥83.3%,E SS≥90.9%,E NH3-N≥40%,EP≥75%-83.3%。 1 、设计处理水量: 日处理量: 50000d/m 3 秒处理量: 0.579s/m3 sLsmQ/579/579.0360024500003 根据《室外排水设计规范》,查表并用内插法得:38.1zK 所以设计最大流量: smhmdmQKQz/799.0/4.2876/690345000038.1333max 2、确定其原水水质参数如下: BOD5=120mg/L CODcr=240 mg/L SS=220 mg/L NH3-N=25 mg/L TP=2.0-3.0mg/L 3、设计出水水质 符合城市污水排放一级A 标准: BOD5≤20mg/L CODcr≤60 mg/L SS≤20mg/L NH3-N≤15mg/L 磷酸盐(以 P 计)≤0.5mg/L 4、污水处理程度的确定 2 根据设计任务书,该厂处理规模定为:50000dm/3 进、出水水质: 项目 COD(m g/L) BOD5(m g/L) SS(m g/L) NH3-N(m g/L) TP(m g/L) 进水 240 120 220 25 2.0-3.0 出水 60 20 20 15 0.5 去除率 75% 83.3% 90.9% 40% 75%-83.3% 5.SBR 工艺流程图 栅渣压榨外运 进水闸井 粗格栅井 提升泵房 计量井 细格栅渠 旋流沉沙池 配水井 SBR池 沙水分离器 鼓风机房 贮泥池 剩余污泥 除磷池 滤液 加药 沙水分离液 上清液 沙外运 事故排放 进水 排入河流 泥饼外运 污泥 浓缩 脱水 3 污水系统的设计计算 一、进水闸井的设计 1.污水厂进水管 进水管设计参数: (1) 取进水管径为D=1000mm,流速v=1.00 m/s,设计坡度 I=0.005; (2)最大日污水量Qmax=0.799m3/s; (3)进水管管材为钢筋混凝土管; (4)进水管按非满流设计,充满度h/D=0.75,,n=0.014。 (5)管内底标高为-5.0m, 2.进水管设计计算: (1)充满度h/D=0.75,则有效水深h=1000×0.75=750mm; (2)已知管内底标高为-5m,则水面标高为:-5.0+0.75=-4.25m...
