附录-17--继电保护及安全自动装置巡视表

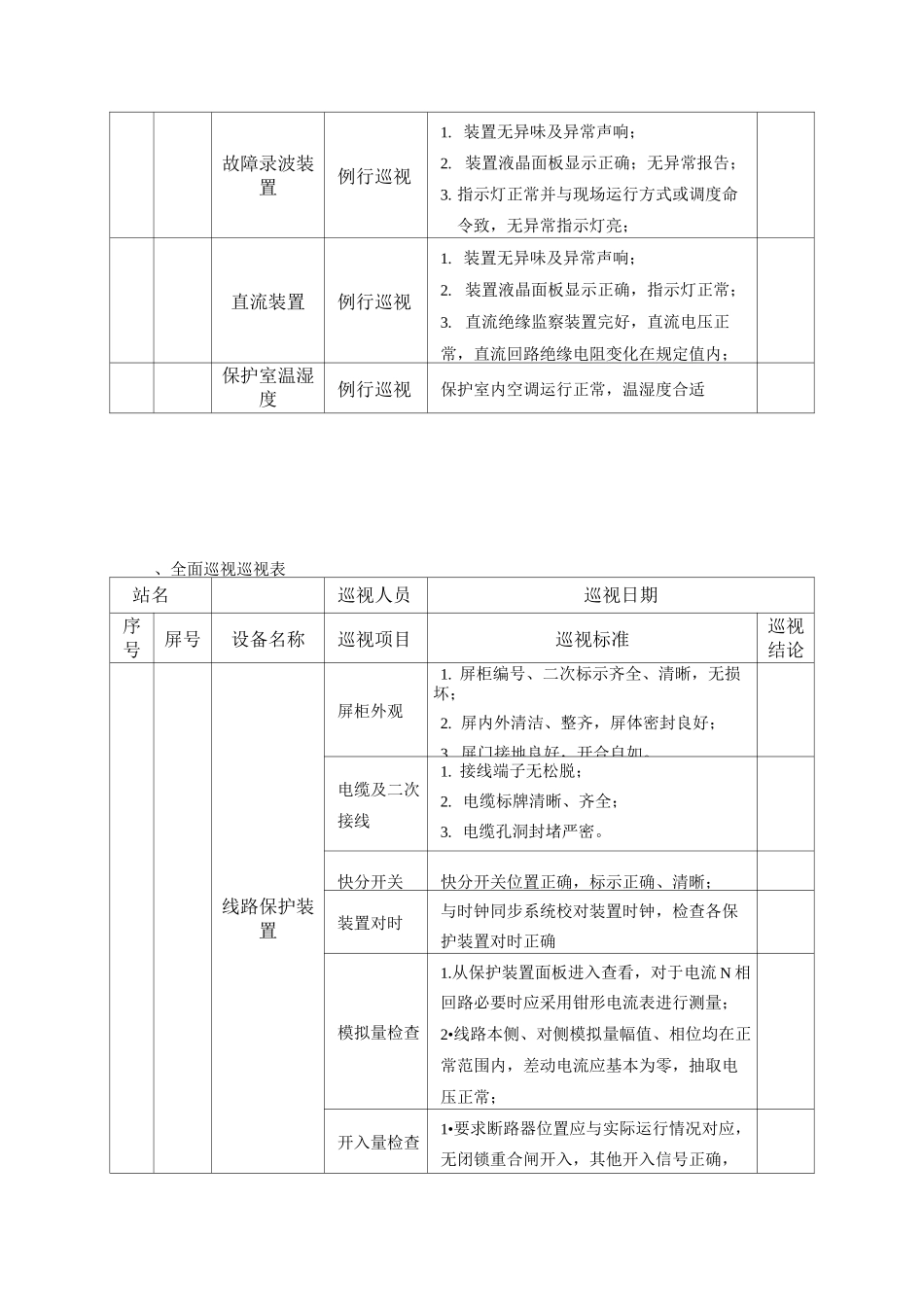

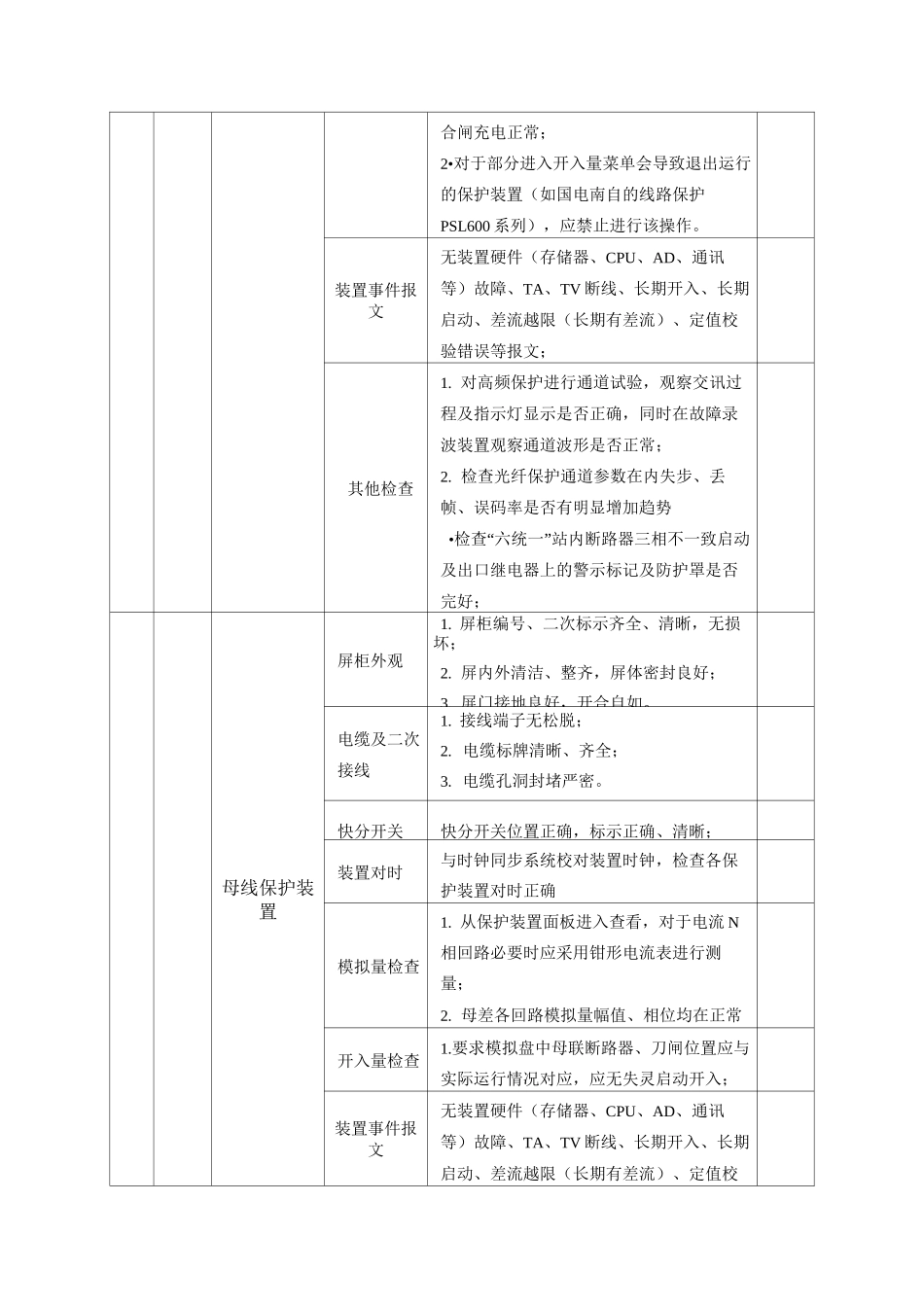

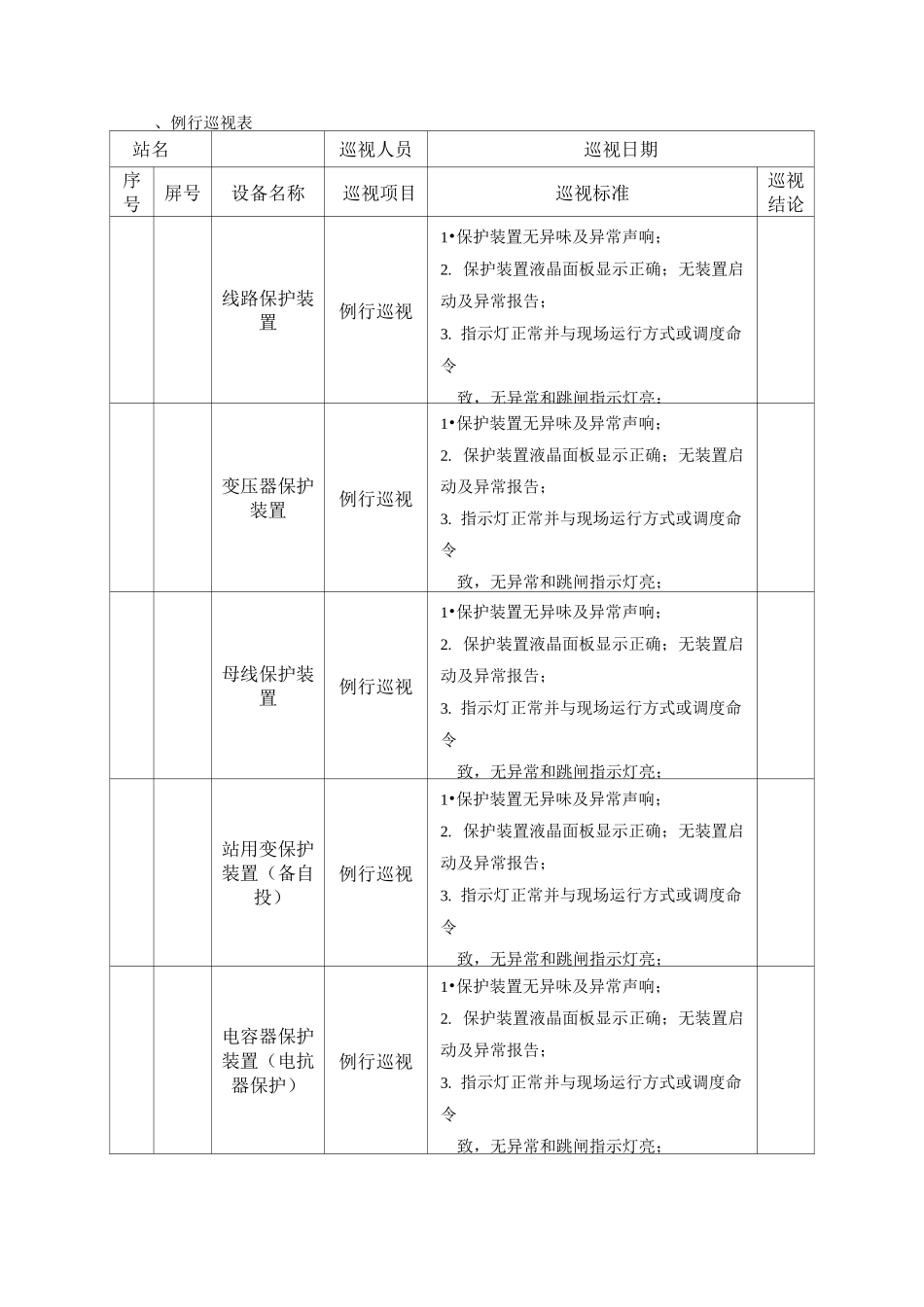

、例行巡视表站名巡视人员巡视日期序号屏号设备名称巡视项目巡视标准巡视结论线路保护装置例行巡视1•保护装置无异味及异常声响；2. 保护装置液晶面板显示正确；无装置启动及异常报告；3. 指示灯正常并与现场运行方式或调度命令致，无异常和跳闸指示灯亮；变压器保护装置例行巡视1•保护装置无异味及异常声响；2. 保护装置液晶面板显示正确；无装置启动及异常报告；3. 指示灯正常并与现场运行方式或调度命令致，无异常和跳闸指示灯亮；母线保护装置例行巡视1•保护装置无异味及异常声响；2. 保护装置液晶面板显示正确；无装置启动及异常报告；3. 指示灯正常并与现场运行方式或调度命令致，无异常和跳闸指示灯亮；站用变保护装置（备自投）例行巡视1•保护装置无异味及异常声响；2. 保护装置液晶面板显示正确；无装置启动及异常报告；3. 指示灯正常并与现场运行方式或调度命令致，无异常和跳闸指示灯亮；电容器保护装置（电抗器保护）例行巡视1•保护装置无异味及异常声响；2. 保护装置液晶面板显示正确；无装置启动及异常报告；3. 指示灯正常并与现场运行方式或调度命令致，无异常和跳闸指示灯亮；故障录波装置例行巡视1. 装置无异味及异常声响；2. 装置液晶面板显示正确；无异常报告；3. 指示灯正常并与现场运行方式或调度命令致，无异常指示灯亮；直流装置例行巡视1. 装置无异味及异常声响；2. 装置液晶面板显示正确，指示灯正常；3. 直流绝缘监察装置完好，直流电压正常，直流回路绝缘电阻变化在规定值内；保护室温湿度例行巡视保护室内空调运行正常，温湿度合适、全面巡视巡视表站名巡视人员巡视日期序号屏号设备名称巡视项目巡视标准巡视结论线路保护装置屏柜外观1. 屏柜编号、二次标示齐全、清晰，无损坏；2. 屏内外清洁、整齐，屏体密封良好；3. 屏门接地良好，开合自如。电缆及二次接线1. 接线端子无松脱；2. 电缆标牌清晰、齐全；3. 电缆孔洞封堵严密。快分开关快分开关位置正确，标示正确、清晰；装置对时与时钟同步系统校对装置时钟，检查各保护装置对时正确模拟量检查1.从保护装置面板进入查看，对于电流 N 相回路必要时应采用钳形电流表进行测量；2•线路本侧、对侧模拟量幅值、相位均在正常范围内，差动电流应基本为零，抽取电压正常；开入量检查1•要求断路器位置应与实际运行情况对应，无闭锁重合闸开入，其他开入信号正确，重合闸充电正常；2•对于部分进入开入量菜单会导致退出运行的保护装置（如国电南...
