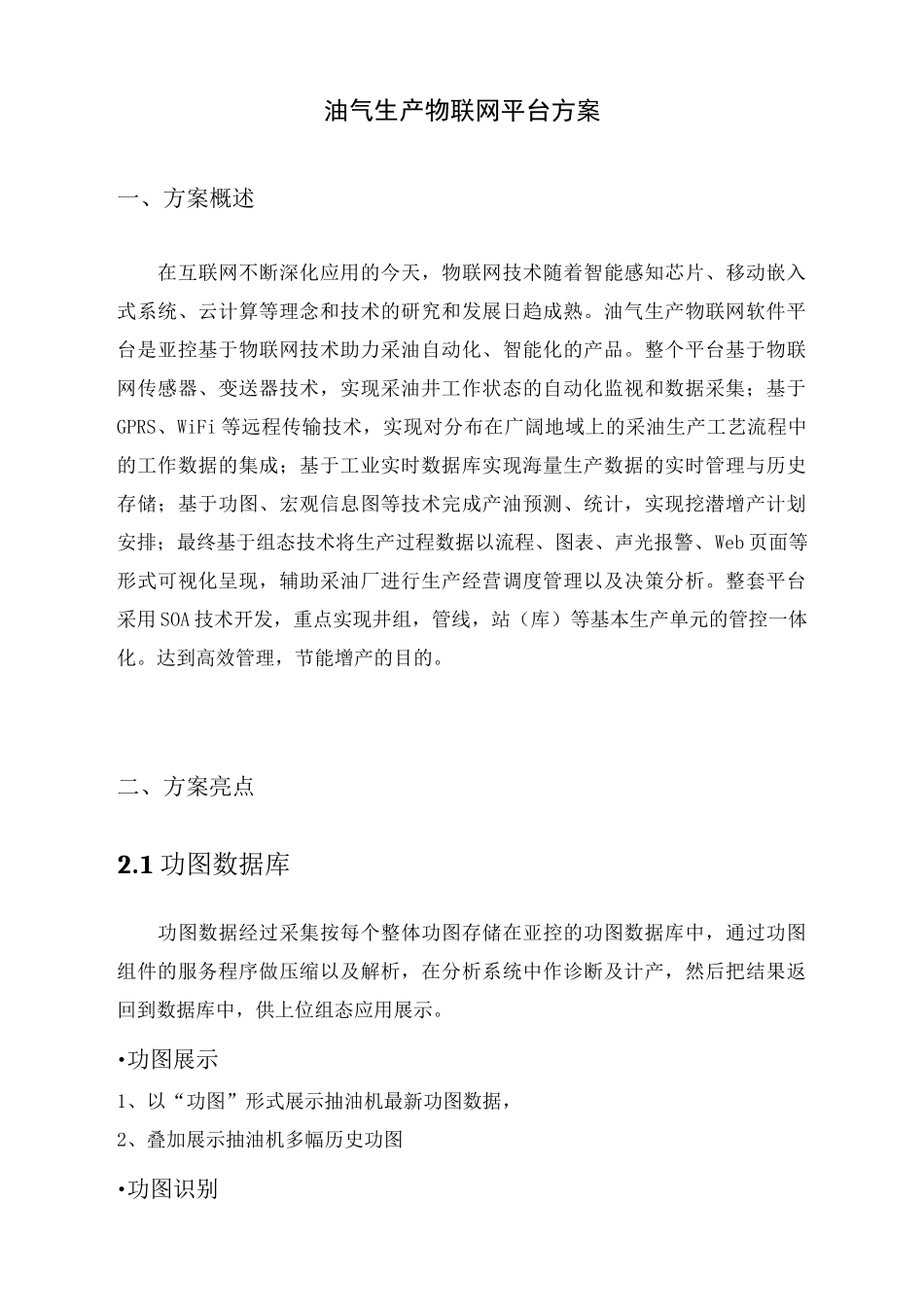

油气生产物联网平台方案_第1页
1/24
油气生产物联网平台方案_第2页
2/24

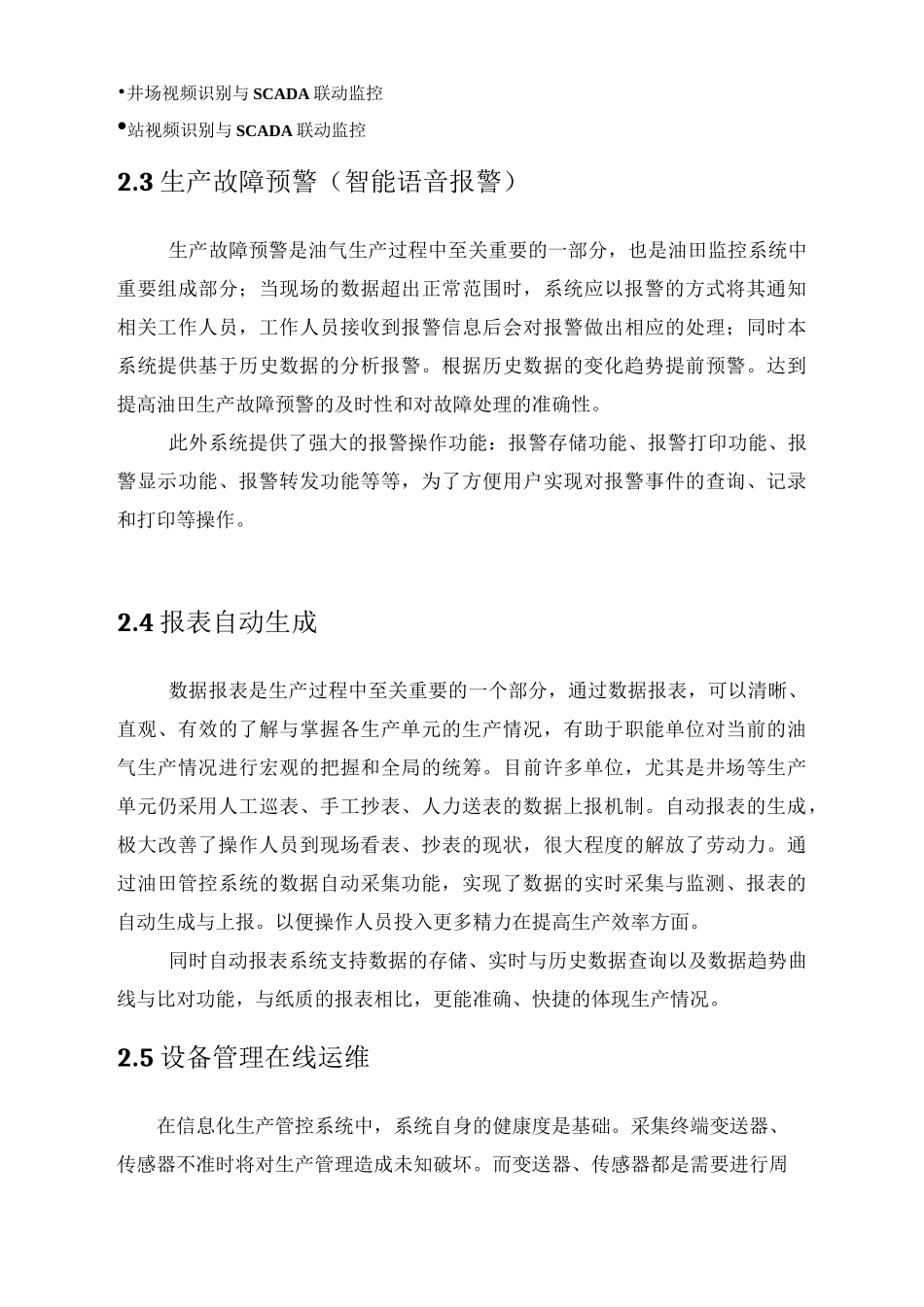

油气生产物联网平台方案_第3页
3/24
油气生产物联网平台方案一、方案概述在互联网不断深化应用的今天,物联网技术随着智能感知芯片、移动嵌入式系统、云计算等理念和技术的研究和发展日趋成熟。油气生产物联网软件平台是亚控基于物联网技术助力采油自动化、智能化的产品。整个平台基于物联网传感器、变送器技术,实现采油井工作状态的自动化监视和数据采集;基于GPRS、WiFi 等远程传输技术,实现对分布在广阔地域上的采油生产工艺流程中的工作数据的集成;基于工业实时数据库实现海量生产数据的实时管理与历史存储;基于功图、宏观信息图等技术完成产油预测、统计,实现挖潜增产计划安排;最终基于组态技术将生产过程数据以流程、图表、声光报警、Web 页面等形式可视化呈现,辅助采油厂进行生产经营调度管理以及决策分析。整套平台采用 SOA 技术开发,重点实现井组,管线,站(库)等基本生产单元的管控一体化。达到高效管理,节能增产的目的。二、方案亮点2.1 功图数据库功图数据经过采集按每个整体功图存储在亚控的功图数据库中,通过功图组件的服务程序做压缩以及解析,在分析系统中作诊断及计产,然后把结果返回到数据库中,供上位组态应用展示。•功图展示1、以“功图”形式展示抽油机最新功图数据,2、叠加展示抽油机多幅历史功图•功图识别联动 1便于事后分析制宦和应的安全对氣Z示功图是作为反映有杆泵抽油机的工作状态最直观有效的分析手段。通过示功图,能够及时发现抽油机砂卡、脱杆、凡尔漏失等工作状态的变化和供液不足、气体影响等油藏的动态变化,不但有助于及时发现、排除抽油机工作故障。亚控功图的识别分析可以进行快速的实时工况分析、历史工况分析,并对分析结果进行分级报警。2.2 视频 SCADA 联动-全方位视频安全感知系统视频信息通过标准 OCX 方式在 SCADA 系统中做整合,通过控件开放操作与事件的接口,SCADA 系统通过接口与视频信息实现联动。SCADA 系统与视频智能识别技术相结合,实现数据联动,形成了更加安全的防范系统。对需要进行监控的井场、站(厂)和建筑物内(外)的主要公共活动场所及通道、重要部位和区域等进行有效的视频监视,并结合先进的视频模式识别算法,达到一个完美监视控制的程度。油田的智能视频识别主要如下:监视摄像头检测到异常►连动到 SCADA 系统对两个乘统来说,检测困难的事件都聽检测到舁常发生前后的录像保存申 SCADA 系统进行舁常报警对需要进行监控的油井、水源井、增压泵站、注汽站和建筑物内(外)的...
