接地装置安装技术

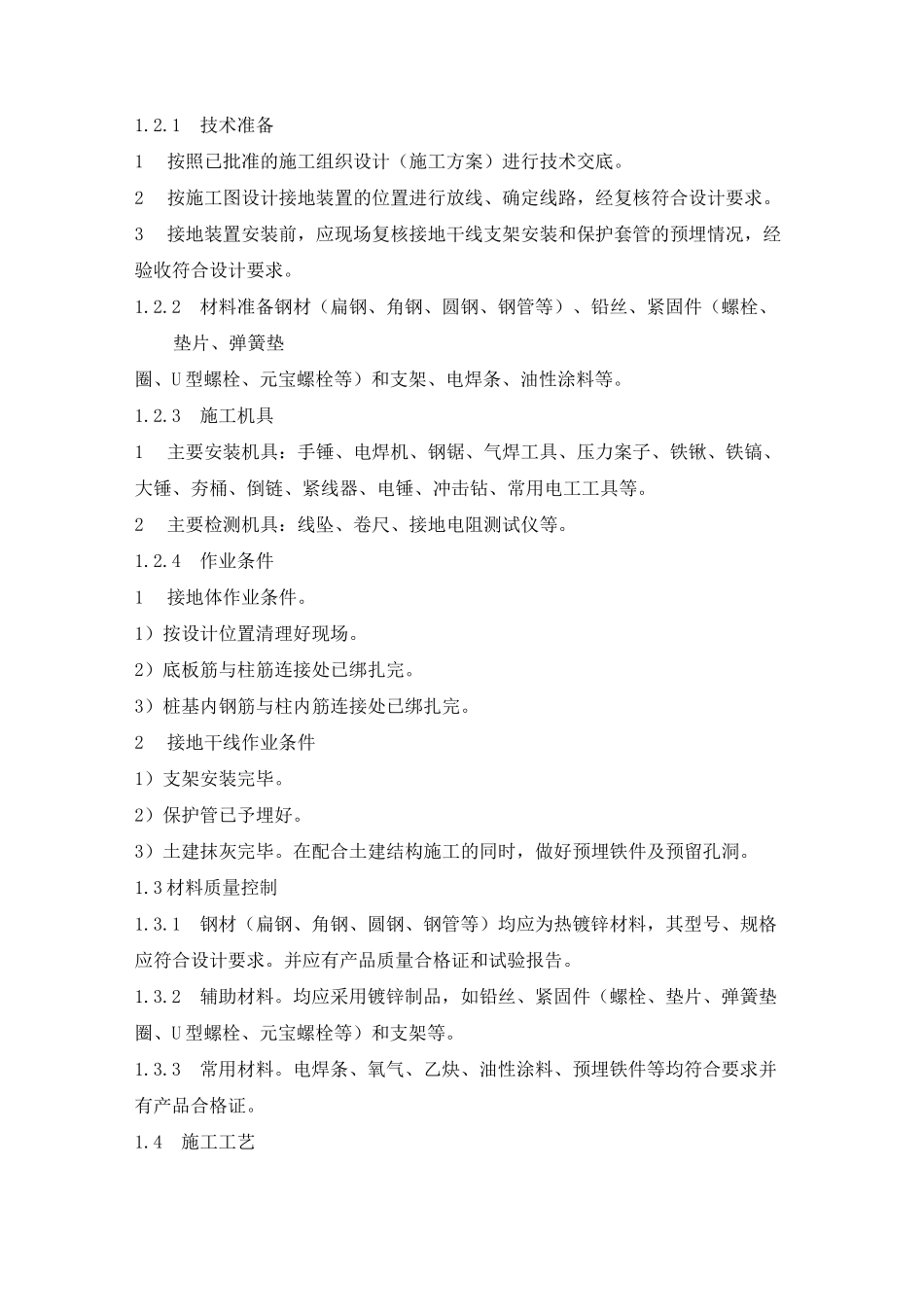

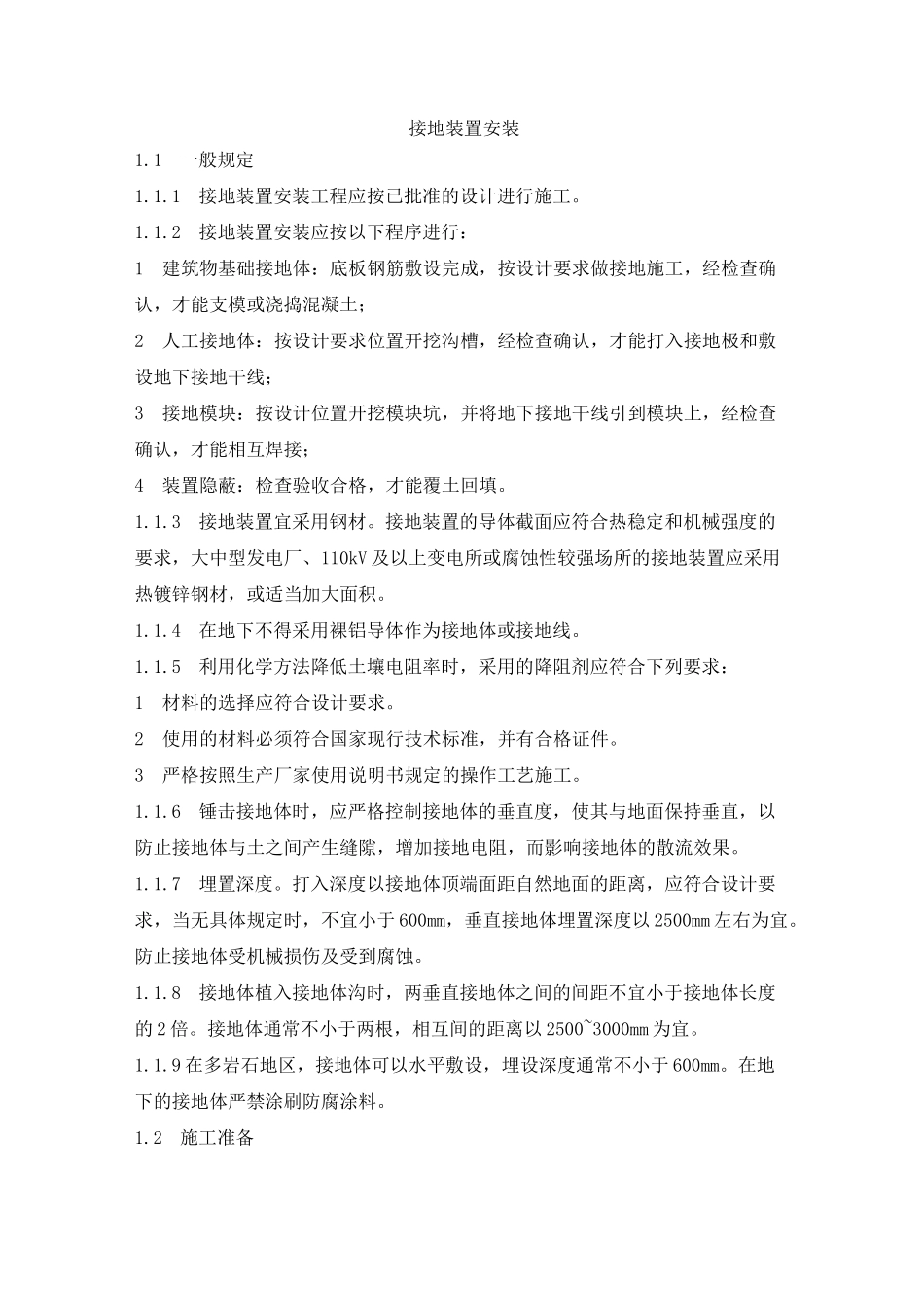

接地装置安装1.1一般规定1.1.1接地装置安装工程应按已批准的设计进行施工。1.1.2接地装置安装应按以下程序进行：1建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4装置隐蔽：检查验收合格，才能覆土回填。1.1.3接地装置宜采用钢材。接地装置的导体截面应符合热稳定和机械强度的要求，大中型发电厂、110kV 及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大面积。1.1.4在地下不得采用裸铝导体作为接地体或接地线。1.1.5利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求：1材料的选择应符合设计要求。2使用的材料必须符合国家现行技术标准，并有合格证件。3严格按照生产厂家使用说明书规定的操作工艺施工。1.1.6锤击接地体时，应严格控制接地体的垂直度，使其与地面保持垂直，以防止接地体与土之间产生缝隙，增加接地电阻，而影响接地体的散流效果。1.1.7埋置深度。打入深度以接地体顶端面距自然地面的距离，应符合设计要求，当无具体规定时，不宜小于 600mm，垂直接地体埋置深度以 2500mm 左右为宜。防止接地体受机械损伤及受到腐蚀。1.1.8接地体植入接地体沟时，两垂直接地体之间的间距不宜小于接地体长度的 2 倍。接地体通常不小于两根，相互间的距离以 2500~3000mm 为宜。1.1.9 在多岩石地区，接地体可以水平敷设，埋设深度通常不小于 600mm。在地下的接地体严禁涂刷防腐涂料。1.2施工准备1.2.1技术准备1按照已批准的施工组织设计（施工方案）进行技术交底。2按施工图设计接地装置的位置进行放线、确定线路，经复核符合设计要求。3接地装置安装前，应现场复核接地干线支架安装和保护套管的预埋情况，经验收符合设计要求。1.2.2材料准备钢材（扁钢、角钢、圆钢、钢管等）、铅丝、紧固件（螺栓、垫片、弹簧垫圈、U 型螺栓、元宝螺栓等）和支架、电焊条、油性涂料等。1.2.3施工机具1主要安装机具：手锤、电焊机、钢锯、气焊工具、压力案子、铁锹、铁镐、大锤、夯桶、倒链、紧线器、电锤、冲击钻、常用电工工具等。2主要检测机具：线坠、卷尺、接地电阻测试仪等。1.2.4作业条件1接地体作业条件。1）按设计位置清理好现场。2）底板筋与柱筋连接处已绑扎完。3）桩基内钢筋与柱...
