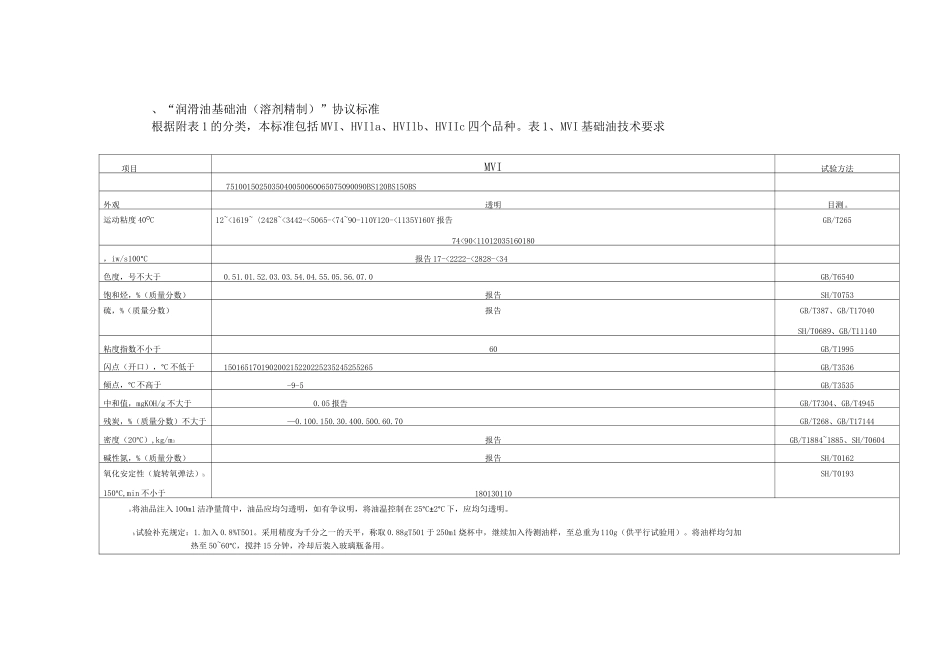

中国石化股份有限公司协议标准润滑油基础油2005 年 6 月 27 日发布2005 年 7 月 10 日实施中国石油化工股份有限公司炼油事业部、“润滑油基础油（溶剂精制）”协议标准根据附表 1 的分类，本标准包括 MVI、HVIla、HVIlb、HVIIc 四个品种。表 1、MVI 基础油技术要求项目MVI试验方法7510015025035040050060065075090090BS120BS150BS外观透明目测 a运动粘度 40OC12~<1619~〈2428~<3442-<5065-<74~90-110Y120-<1135Y160Y 报告GB/T26574<90<11012035160180，iw/s100°C报告 17-<2222-<2828-<34色度，号不大于0.51.01.52.03.03.54.04.55.05.56.07.0GB/T6540饱和烃，%（质量分数）报告SH/T0753硫，%（质量分数）报告GB/T387、GB/T17040SH/T0689、GB/T11140粘度指数不小于60GB/T1995闪点（开口），°C 不低于150165170190200215220225235245255265GB/T3536倾点，°C 不高于-9-5GB/T3535中和值，mgKOH/g 不大于0.05 报告GB/T7304、GB/T4945残炭，%（质量分数）不大于—0.100.150.30.400.500.60.70GB/T268、GB/T17144密度（2O°C）,kg/m3报告GB/T1884~1885、SH/T0604碱性氮，%（质量分数）报告SH/T0162氧化安定性（旋转氧弹法）bSH/T0193150°C,min 不小于180130110a将油品注入 100m1 洁净量筒中，油品应均匀透明，如有争议明，将油温控制在 25°C±2°C 下，应均匀透明。b试验补充规定：1.加入 0.8%T501。采用精度为千分之一的天平，称取 0.88gT501 于 250m1 烧杯中，继续加入待测油样，至总重为 110g（供平行试验用）。将油样均匀加热至 50~60°C，搅拌 15 分钟，冷却后装入玻璃瓶备用。2•建议抗氧剂采用锦州石化公司生产的 2,6-二叔丁基对甲酚（T501）一级品。3.试验用铜丝最好使用一次即更换。表 2、HVIla 基础油技术要求项目HVIIa试验方法607510015025035040050065075090BS120BS150BS外观透明目测 a运动粘度40°C7.00-〈12.0-<19.0~<28.0~<42.0~<62.0~<74.0~<90.0~<120~<135-<报告GB/T2659.0016.024.034.050.074.090.0110.0135160mm2/s100°C报告17-<2222~<2828~<34色度，号不大于0.51.01.52.03.03.54.05.05.56.0GB/T6540饱和烃，%（质量分数）报告SH/T0753硫，％（质量分数）报告GB/T387、GB/T17040SH/T0689、GB/T11140粘度指数不小于报告80GB/T1995闪点（开口），°C140175185200210220225235255275290GB/T3536不低于（闭口）(GB/T261)倾点，°C不高于-9-5GB/T3535中和值，mgKOH/g 不大于0.020.05报告GB/...
