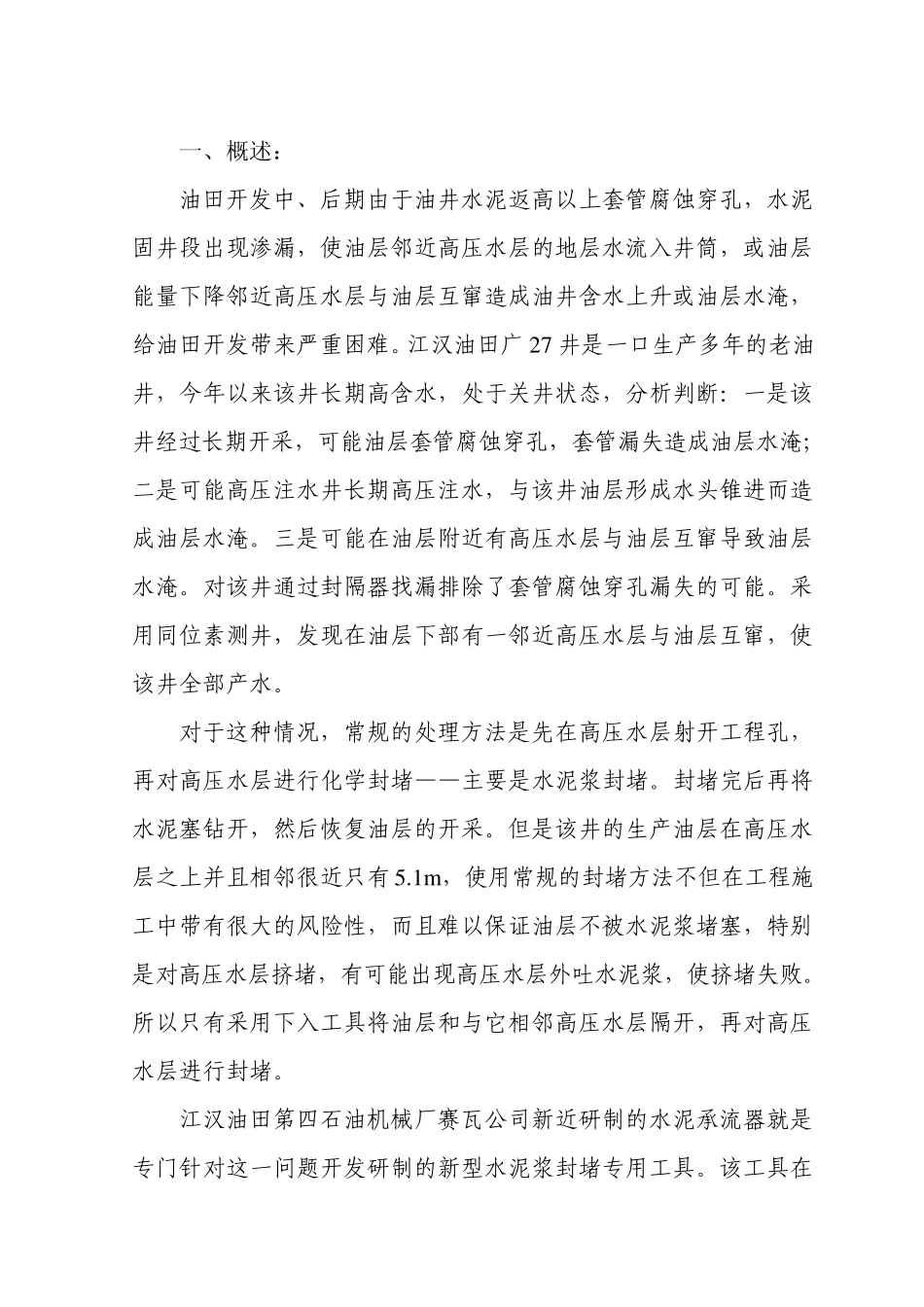

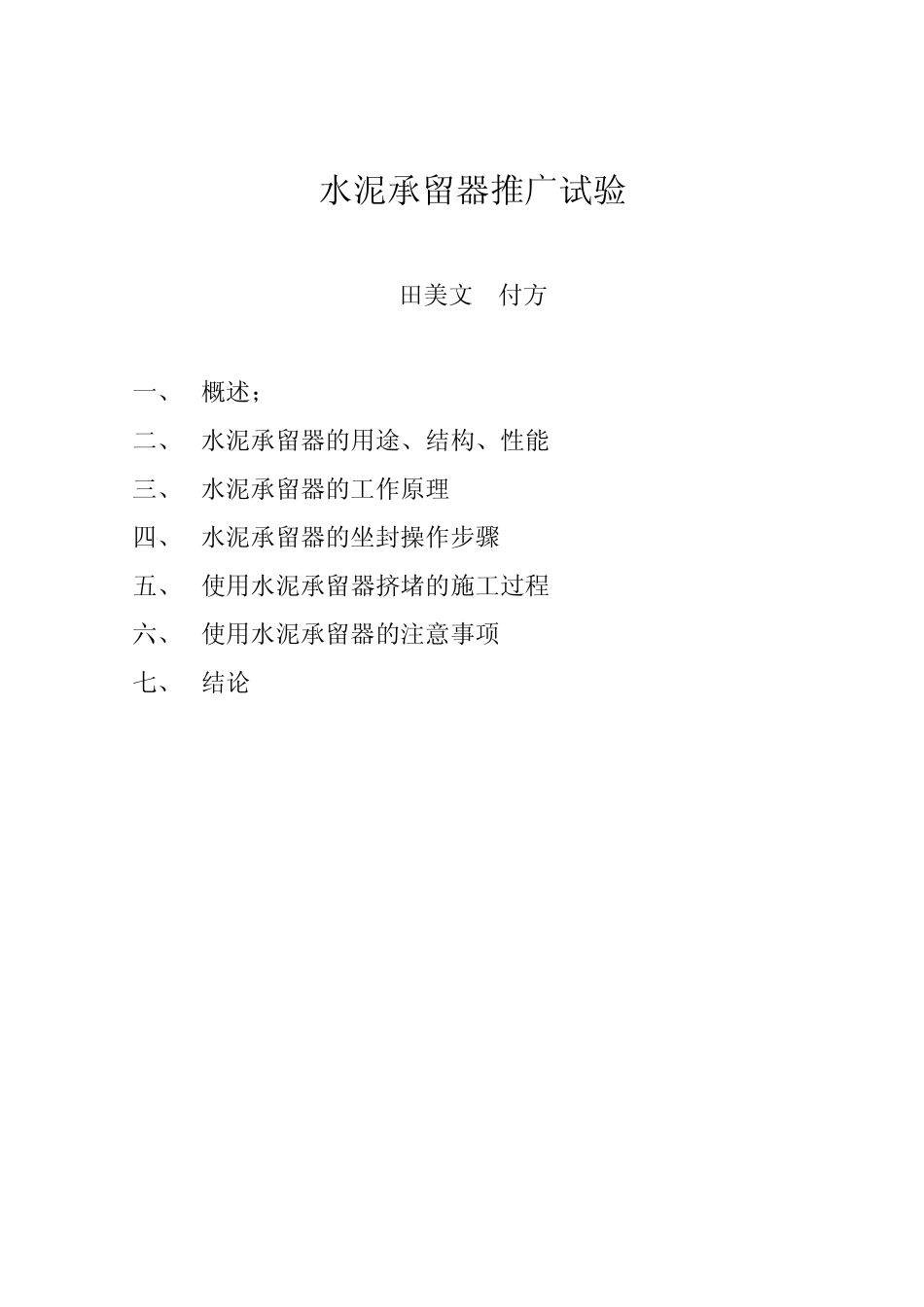

水泥承留器推广试验 田美文 付方 一、 概述; 二、 水泥承留器的用途、结构、性能 三、 水泥承留器的工作原理 四、 水泥承留器的坐封操作步骤 五、 使用水泥承留器挤堵的施工过程 六、 使用水泥承留器的注意事项 七、 结论 一、概述: 油田开发中、后期由于油井水泥返高以上套管腐蚀穿孔,水泥固井段出现渗漏,使油层邻近高压水层的地层水流入井筒,或油层能量下降邻近高压水层与油层互窜造成油井含水上升或油层水淹,给油田开发带来严重困难。江汉油田广 27 井是一口生产多年的老油井,今年以来该井长期高含水,处于关井状态,分析判断:一是该井经过长期开采,可能油层套管腐蚀穿孔,套管漏失造成油层水淹;二是可能高压注水井长期高压注水,与该井油层形成水头锥进而造成油层水淹。三是可能在油层附近有高压水层与油层互窜导致油层水淹。对该井通过封隔器找漏排除了套管腐蚀穿孔漏失的可能。采用同位素测井,发现在油层下部有一邻近高压水层与油层互窜,使该井全部产水。 对于这种情况,常规的处理方法是先在高压水层射开工程孔,再对高压水层进行化学封堵——主要是水泥浆封堵。封堵完后再将水泥塞钻开,然后恢复油层的开采。但是该井的生产油层在高压水层之上并且相邻很近只有 5.1m ,使用常规的封堵方法不但在工程施工中带有很大的风险性,而且难以保证油层不被水泥浆堵塞,特别是对高压水层挤堵,有可能出现高压水层外吐水泥浆,使挤堵失败。所以只有采用下入工具将油层和与它相邻高压水层隔开,再对高压水层进行封堵。 江汉油田第四石油机械厂赛瓦公司新近研制的水泥承流器就是专门针对这一问题开发研制的新型水泥浆封堵专用工具。该工具在中原油田及其他油田的实验都获得了成功,在江汉油田还是刚开始进行实验。该型水泥承流器的特点是其水泥承留器外径较小,下管柱时不易中途坐封,略大于套管内径的弧形弹簧紧贴套管内壁利于完成坐封,上下各一组双向卡瓦能保证桥塞坐封的成功率,对井筒的封堵效果好,在水泥浆挤堵过程中,其内部的压力平衡阀可以成功地防止水泥浆上返,避免水泥浆卡钻(俗称插旗杆)和油管内水泥堵塞(俗称灌香肠)事故的发生。 水泥承留器主要技术参数:总长度:564m m 最大外径:110m ;密封孔内径:34m m ;坐封范围:最小套管内径:116m m ;最大套管内径:128m m 二、水泥承留器的结构、性能及适用范围: 1、结构:该型工具主要由 MSR 机械坐封工具和 MMR 套阀水泥承留器...
