水泵及水泵站课程设计说明书

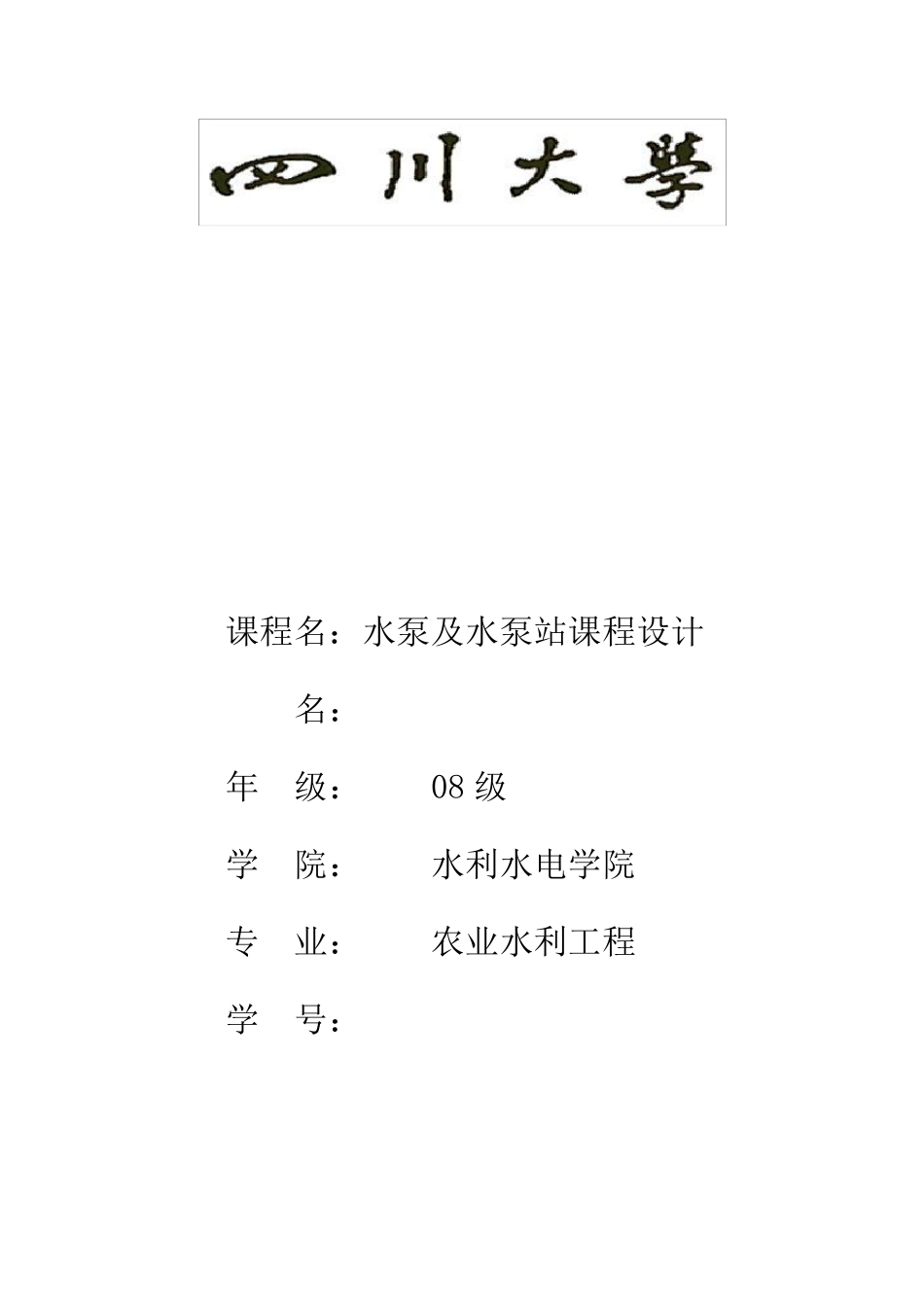

水泵及水泵站课程设计说明书_第1页
1/17

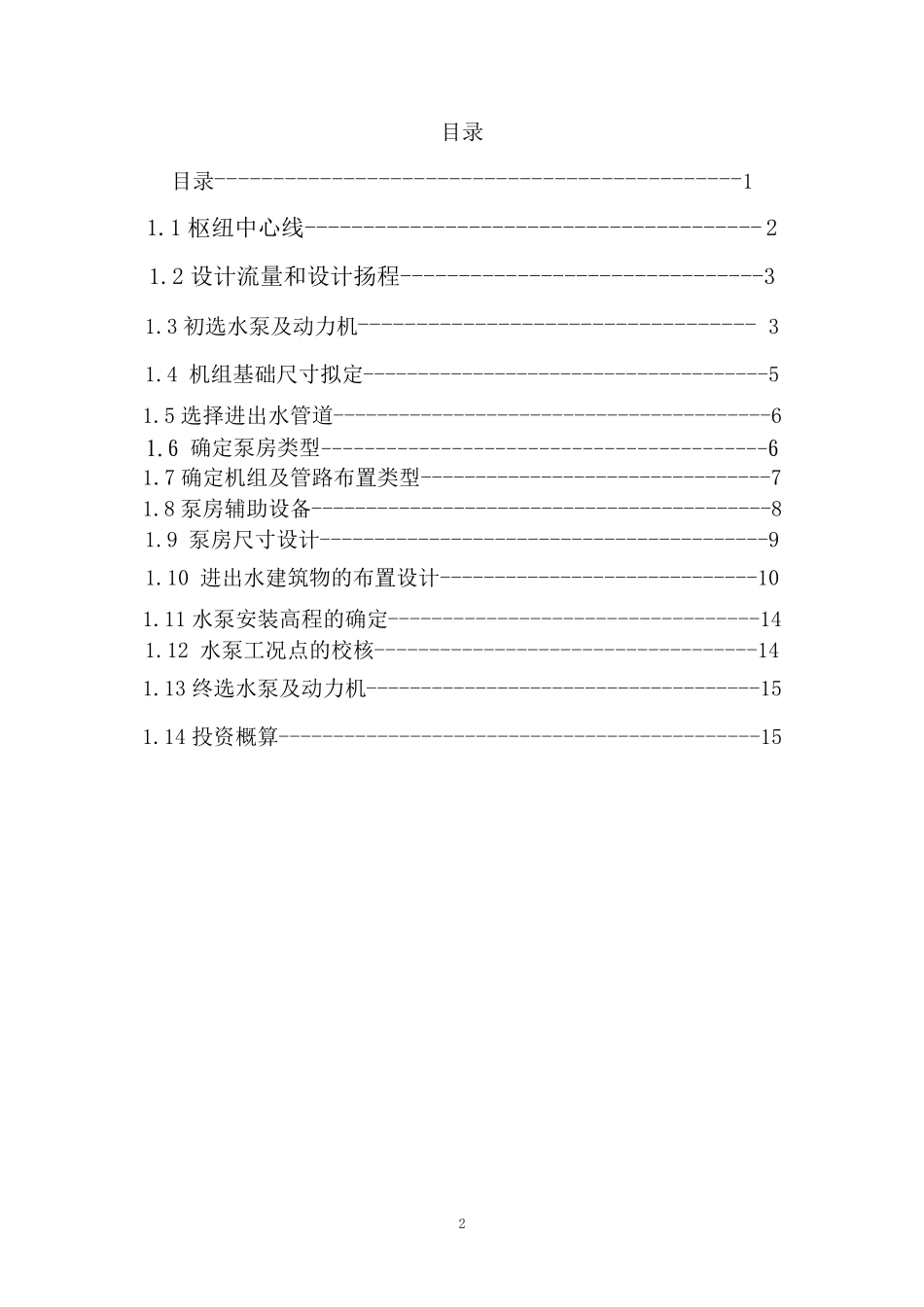

水泵及水泵站课程设计说明书_第2页
2/17

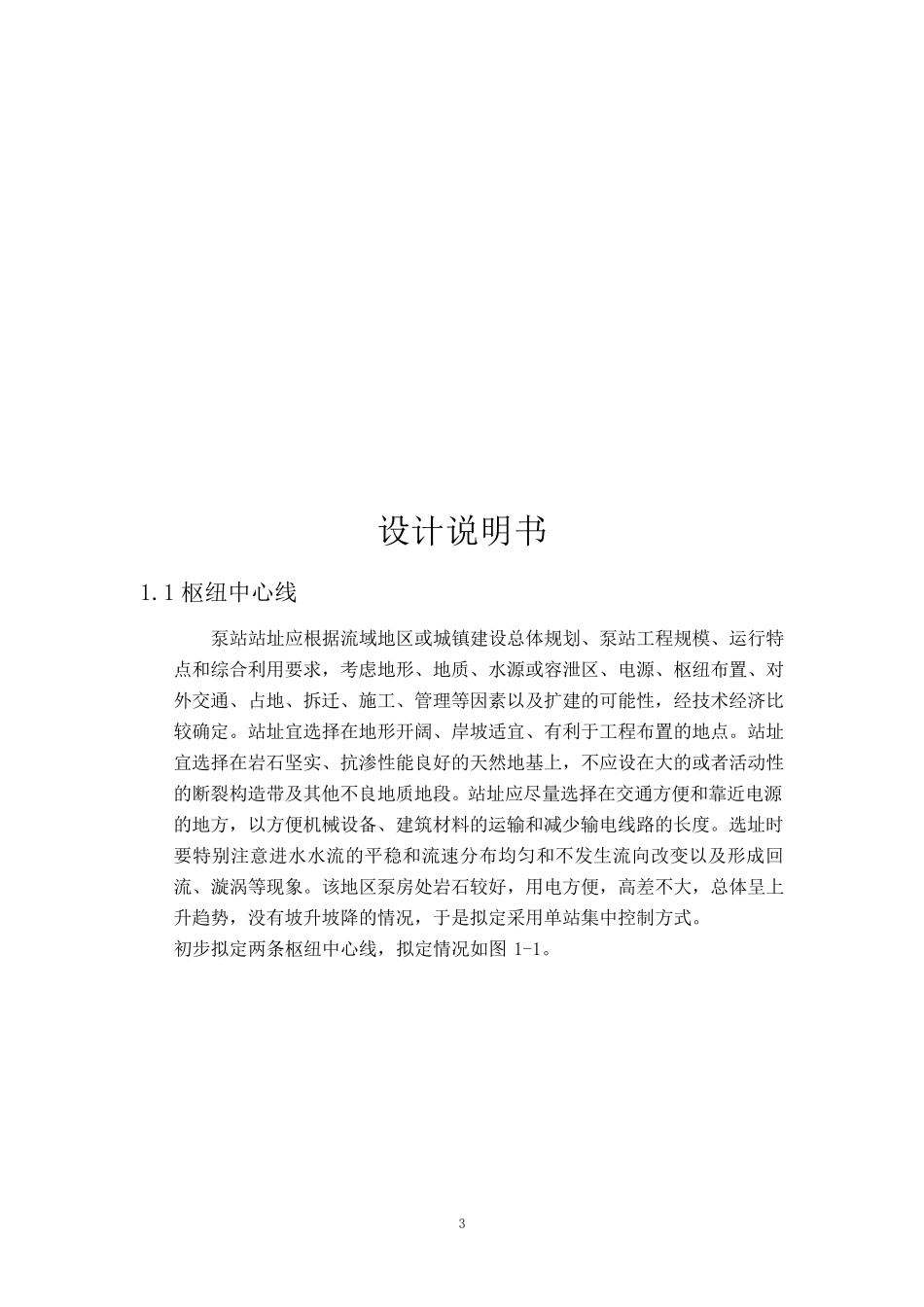

水泵及水泵站课程设计说明书_第3页
3/17
课程名:水泵及水泵站课程设计 * 名: *** 年 级: 08 级 学 院: 水利水电学院 专 业: 农业水利工程 学 号: ********** 2 目录 目录---------------------------------------------1 1.1 枢纽中心线--------------------------------------- 2 1.2 设计流量和设计扬程-------------------------------3 1.3 初选水泵及动力机---------------------------------- 3 1.4 机组基础尺寸拟定-------------------------------------5 1.5 选择进出水管道----------------------------------------6 1.6 确定泵房类型-----------------------------------------6 1.7 确定机组及管路布置类型--------------------------------7 1.8 泵房辅助设备------------------------------------------8 1.9 泵房尺寸设计-----------------------------------------9 1.10 进出水建筑物的布置设计-----------------------------10 1.11 水泵安装高程的确定----------------------------------14 1.12 水泵工况点的校核-----------------------------------14 1.13 终选水泵及动力机------------------------------------15 1.14 投资概算--------------------------------------------15 3 设计说明书 1.1 枢纽中心线 泵站站址应根据流域地区或城镇建设总体规划、泵站工程规模、运行特点和综合利用要求,考虑地形、地质、水源或容泄区、电源、枢纽布置、对外交通、占地、拆迁、施工、管理等因素以及扩建的可能性,经技术经济比较确定。站址宜选择在地形开阔、岸坡适宜、有利于工程布置的地点。站址宜选择在岩石坚实、抗渗性能良好的天然地基上,不应设在大的或者活动性的断裂构造带及其他不良地质地段。站址应尽量选择在交通方便和靠近电源的地方,以方便机械设备、建筑材料的运输和减少输电线路的长度。选址时要特别注意进水水流的平稳和流速分布均匀和不发生流向改变以及形成回流、漩涡等现象。该 地区泵房 处 岩石较好,用电方便,高 差 不大,总体呈 上升 趋 势 ,没 有坡升 坡降 的情 况 ,于是 拟 定采 用单 站集 中控 制 方式 。 初 步 拟 定两 条 枢纽中心线,拟 定情 况 如 图1-1。 4 图1-1 枢纽中心线布置图 ① — —泵站; ②—输水管道; ③—出水池 从图上可知,1 号枢纽中心线在经过 511.0m 高程后,坡度变陡,如果说要布置输水管道的话,管道...
