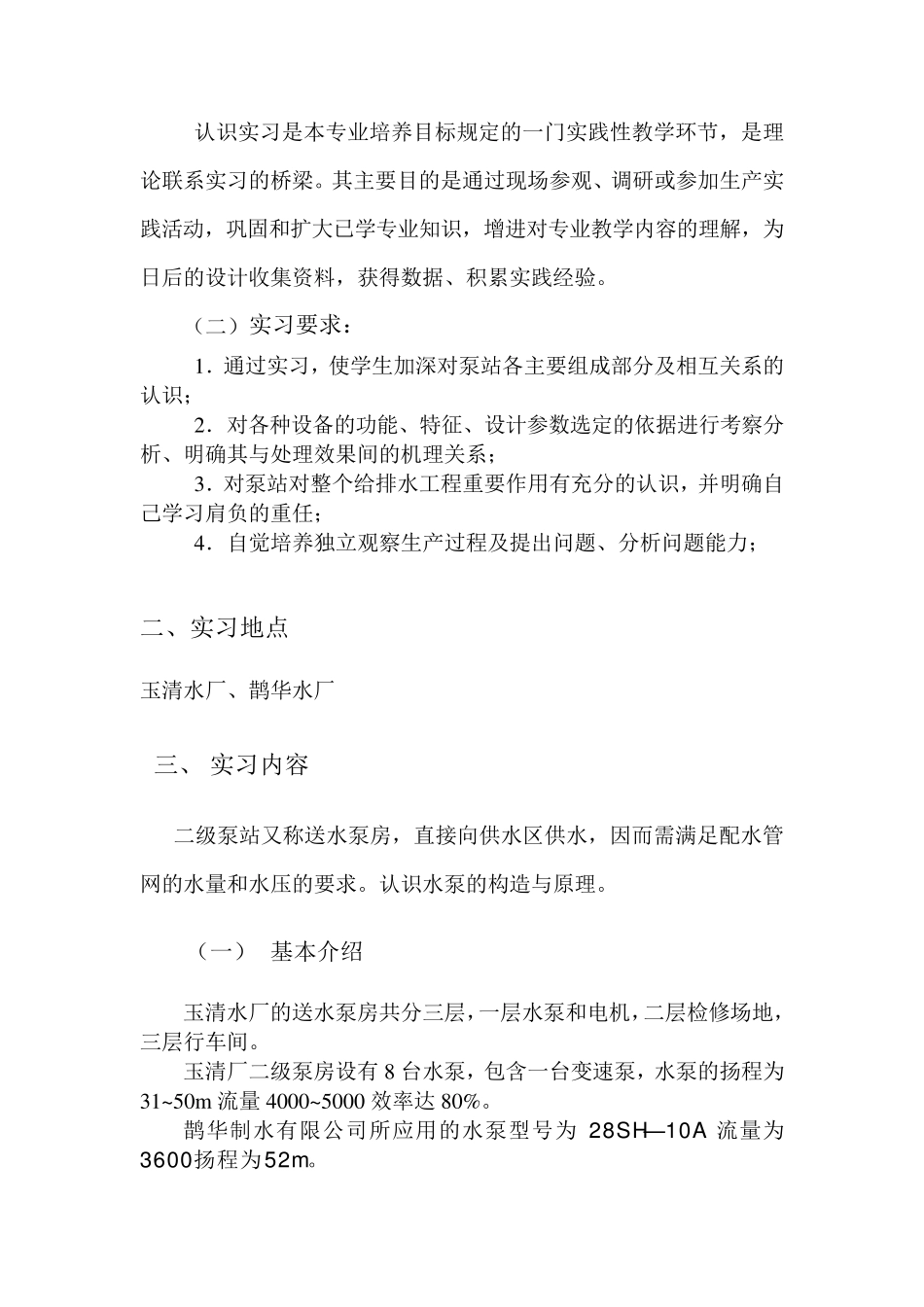

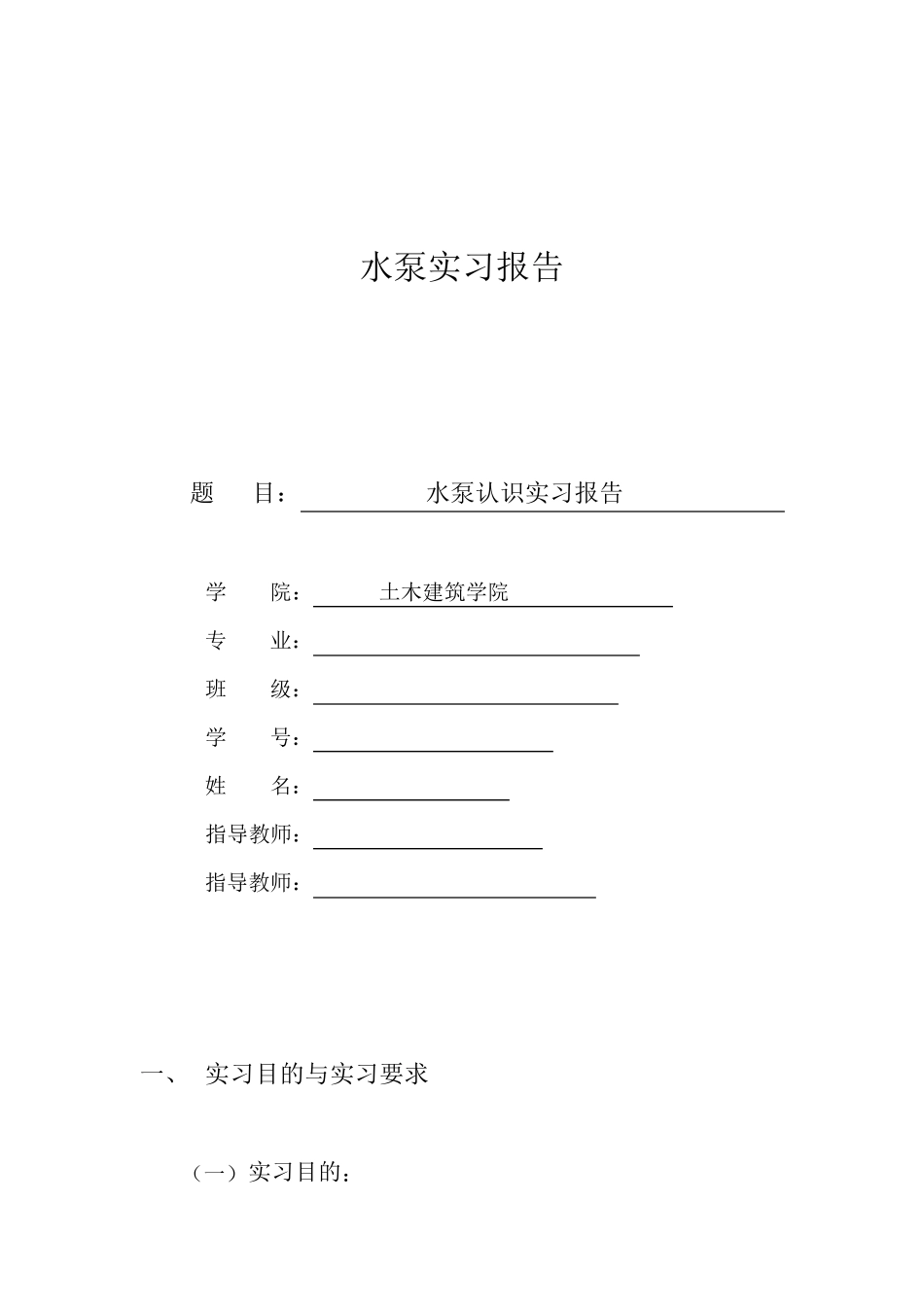

水泵实习报告 题 目： 水泵认识实习报告 学 院： 土木建筑学院 专 业： 班 级： 学 号： 姓 名： 指导教师： 指导教师： 一、 实习目的与实习要求 （一） 实习目的： 认识实习是本专业培养目标规定的一门实践性教学环节，是理论联系实习的桥梁。其主要目的是通过现场参观、调研或参加生产实践活动，巩固和扩大已学专业知识，增进对专业教学内容的理解，为日后的设计收集资料，获得数据、积累实践经验。 （二）实习要求： 1．通过实习，使学生加深对泵站各主要组成部分及相互关系的认识； 2．对各种设备的功能、特征、设计参数选定的依据进行考察分析、明确其与处理效果间的机理关系； 3．对泵站对整个给排水工程重要作用有充分的认识，并明确自己学习肩负的重任； 4．自觉培养独立观察生产过程及提出问题、分析问题能力； 二、实习地点 玉清水厂、鹊华水厂 三、 实习内容 二级泵站又称送水泵房，直接向 供 水区 供 水，因 而 需 满 足 配 水管网 的水量 和水压 的要求。认识水泵的构 造 与原 理。 （一） 基 本介 绍 玉清水厂的送水泵房共 分三层 ，一层 水泵和电 机，二层 检 修 场地，三层 行车 间。 玉清厂二级泵房设有8 台 水泵，包 含 一台 变 速 泵，水泵的扬 程为31~50m 流 量 4000~5000 效率 达 80%。 鹊华制 水有限 公 司 所 应 用的水泵型 号 为 28SH—10A 流 量 为3600扬 程为52m。 （二）水泵机组的布置与基础 水泵机组的排列是泵房布置的重要内容,机组的间距以不能妨碍操作和维修的需要为原则.因二级泵房的泵选用的是 s型双吸卧式离心泵,所以用横向排列.横向排列可能要适当曾加泵房的长度但是,跨度较小,特别是进出水管顺直,水力条件好,可减少水力损失.故广泛采用,因水泵较多采用横向双行布置.通过观察不难看到两水厂的机组都是沿泵轴线一列排放的，但泵房的形式有所不同，玉清的采用地下而鹊华采用的是半地下。 此外机组之间各部尺寸要求要注意以下几点： (1)水管外壁和墙壁的净距 A：A=最大设备的宽度加 1m，但 A≮ 2m。 (2)水管与水管之间的净距 B：B＞0. 7m (3)水管外壁与配电设备的安全操作距离C：当为低压配电设备时C≮ 1. 5m ，高压配电设备C≮ 2m 。 (4)电机凸出部分与配电设备的净距C1：C1＝电机轴长十0.5m 。但是，低压配电设备应Cl≥1. 5m ；高压配电设备C1≥2.0m 。 (5)水泵基础之间(电机与水泵凸出...
