水泵性能实验报告

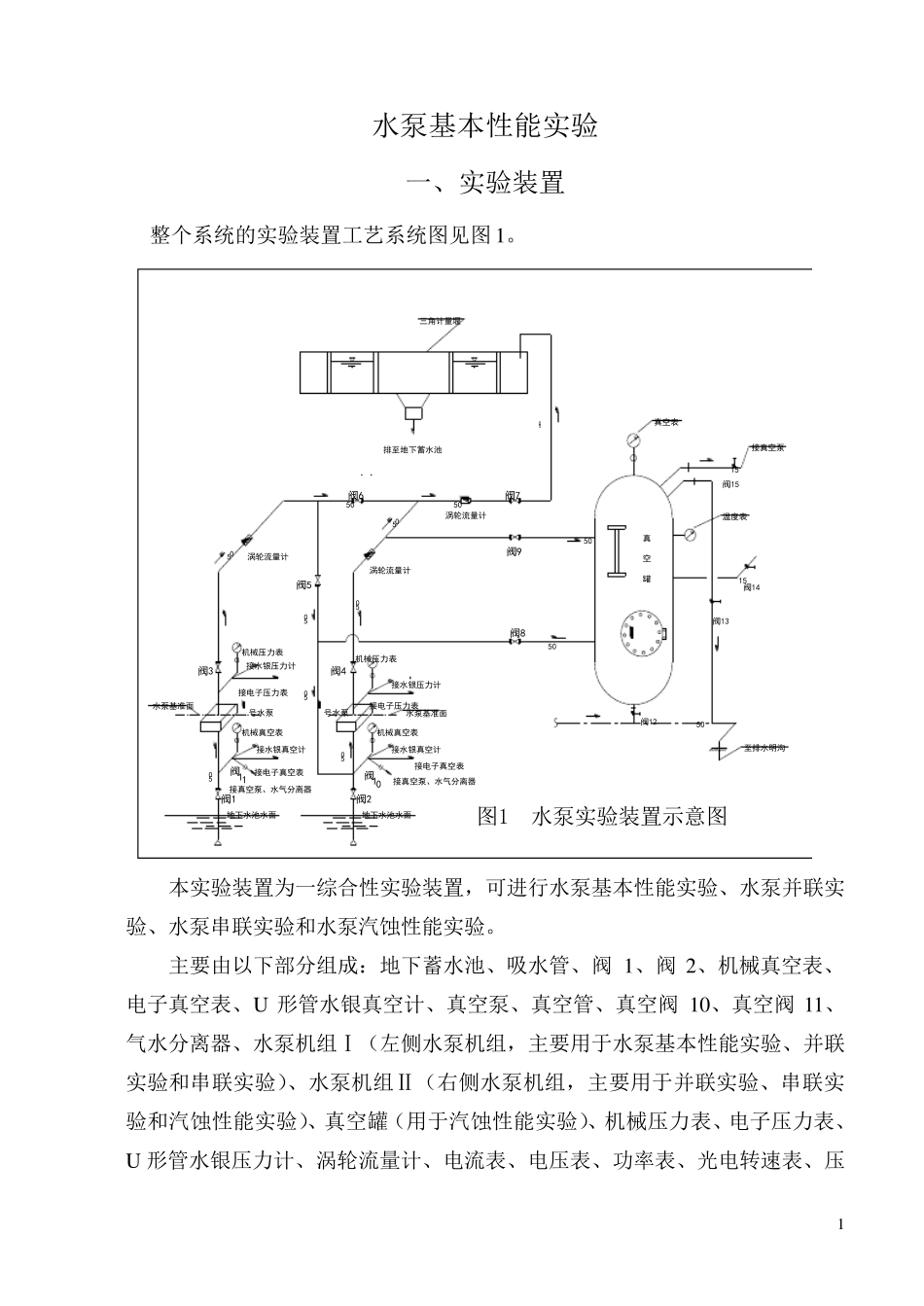

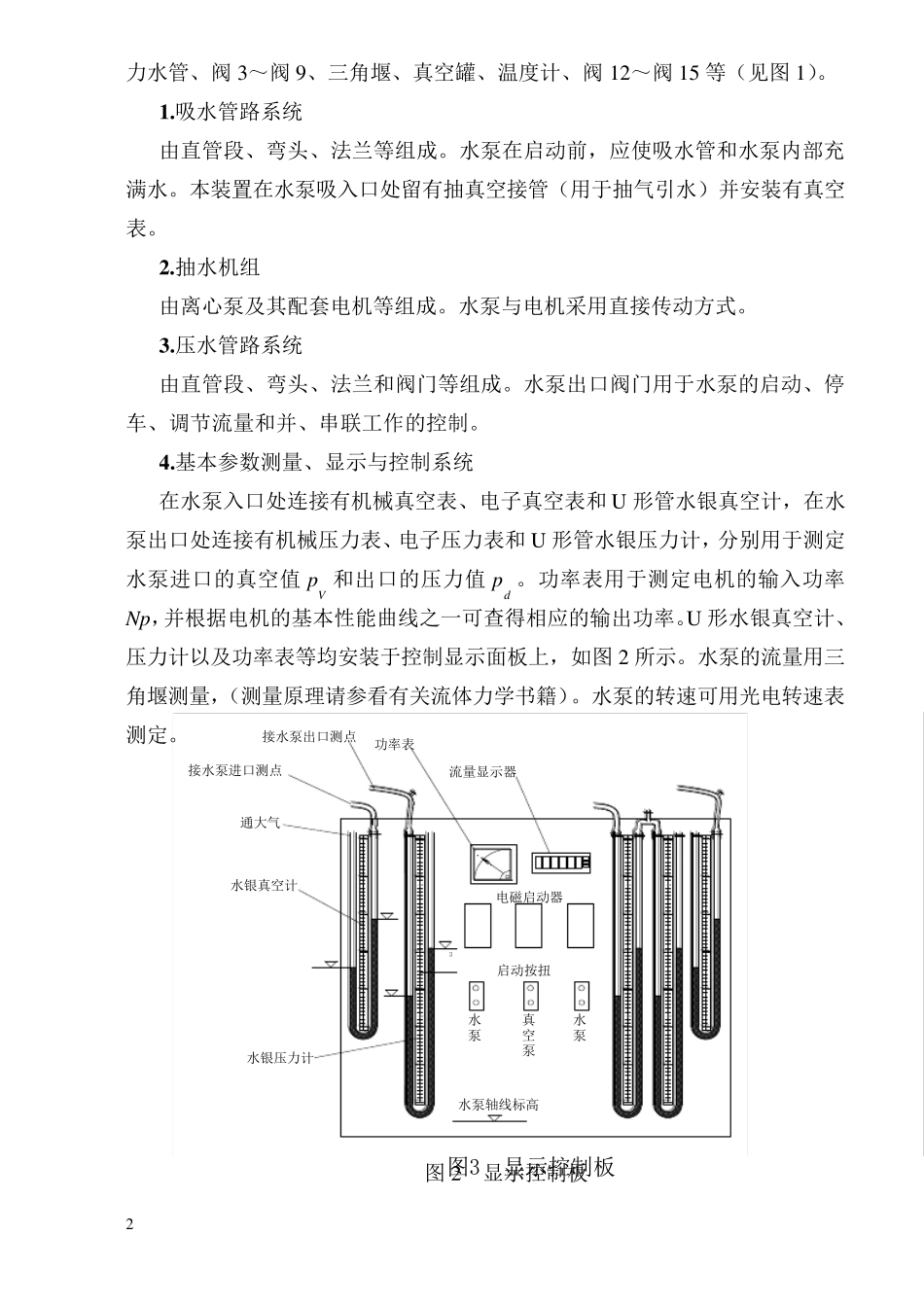

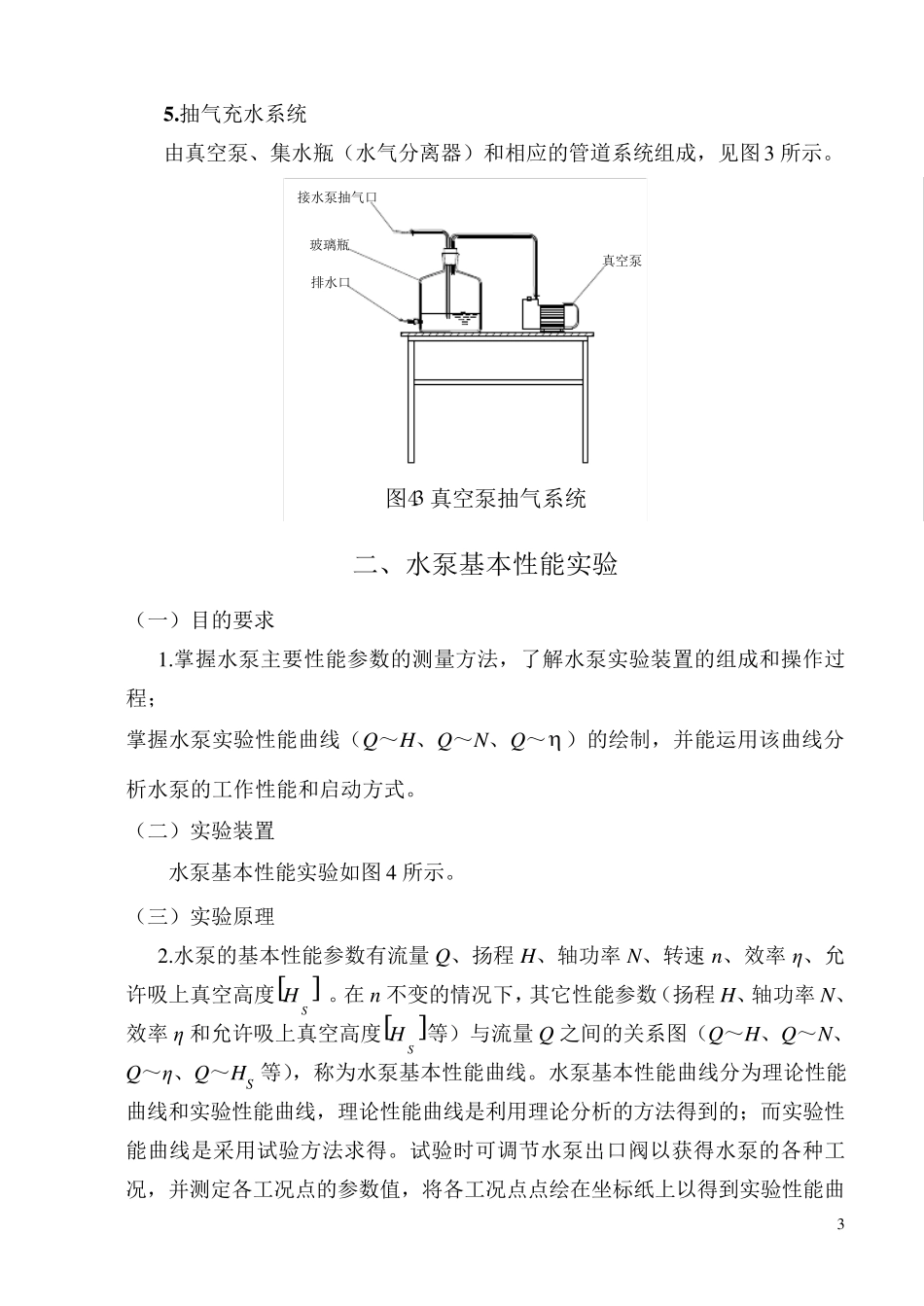

1 水泵基本性能实验 一、实验装置 整个系统的实验装置工艺系统图见图1。 号水泵号水泵排至地下蓄水池阀11阀10DN50阀6涡轮流量计涡轮流量计DN50DN50DN50DN50DN50机械压力表接水银压力计接电子压力表水泵基准面地下水池水面阀2机械真空表接真空泵、水气分离器接电子真空表接水银真空计阀7阀9阀8阀4阀5阀1机械压力表接电子压力表接水银压力计接水银真空计接电子真空表DN15图1 水泵实验装置示意图接真空泵、水气分离器至排水明沟真空罐机械真空表阀3阀12阀13阀14阀15DN50接真空泵DN15真空表温度表地下水池水面DN50涡轮流量计水泵基准面DN50DN50DN50DN50DN50三角计量堰 本实验装置为一综合性实验装置，可进行水泵基本性能实验、水泵并联实验、水泵串联实验和水泵汽蚀性能实验。 主要由以下部分组成：地下蓄水池、吸水管、阀1、阀2、机械真空表、电子真空表、U 形管水银真空计、真空泵、真空管、真空阀10、真空阀11、气水分离器、水泵机组Ⅰ（左侧水泵机组，主要用于水泵基本性能实验、并联实验和串联实验）、水泵机组Ⅱ（右侧水泵机组，主要用于并联实验、串联实验和汽蚀性能实验）、真空罐（用于汽蚀性能实验）、机械压力表、电子压力表、U 形管水银压力计、涡轮流量计、电流表、电压表、功率表、光电转速表、压 2 水银真空计水银压力计通大气接水泵进口测点接水泵出口测点功率表流量显示器电磁启动器启动按扭水泵AB泵水泵空真水泵轴线标高图3 显示控制板b1243力水管、阀 3～阀 9、三角堰、真空罐、温度计、阀 12～阀 15 等（见图1）。 1 .吸水管路系统 由直管段、弯头、法兰等组成。水泵在启动前，应使吸水管和水泵内部充满水。本装置在水泵吸入口处留有抽真空接管（用于抽气引水）并安装有真空表。 2 .抽水机组 由离心泵及其配套电机等组成。水泵与电机采用直接传动方式。 3 .压水管路系统 由直管段、弯头、法兰和阀门等组成。水泵出口阀门用于水泵的启动、停车、调节流量和并、串联工作的控制。 4 .基本参数测量、显示与控制系统 在水泵入口处连接有机械真空表、电子真空表和 U 形管水银真空计，在水泵出口处连接有机械压力表、电子压力表和 U 形管水银压力计，分别用于测定水泵进口的真空值Vp 和出口的压力值dp 。功率表用于测定电机的输入功率Np，并根据电机的基本性能曲线之一可查得相应的输出功率。U 形水银真空计、压力计以及功率表等均安装于控制显示面板上，如图2 所示。水泵的流量用三角堰测量，（测...
