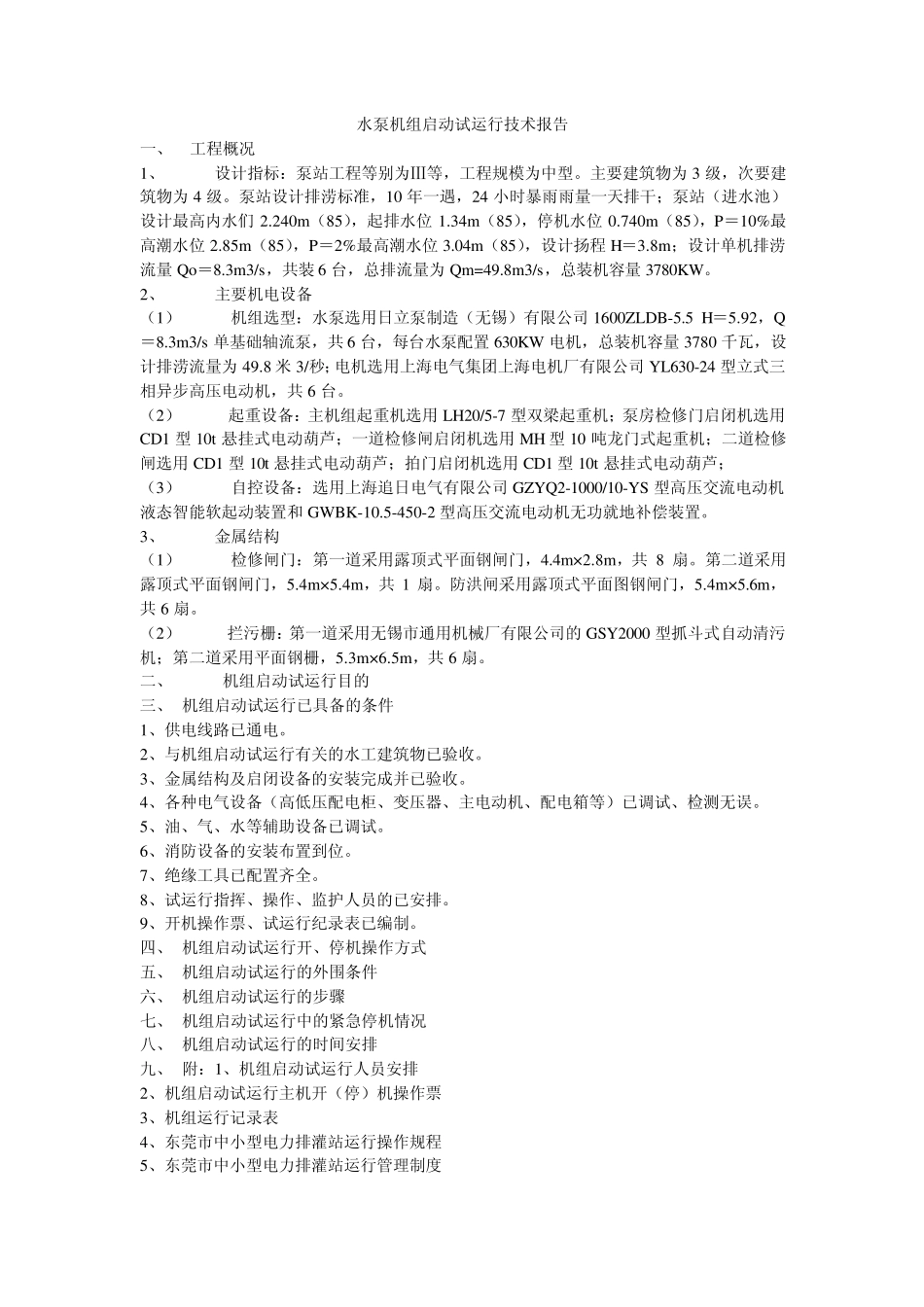

水泵机组启动试运行技术报告

水泵机组启动试运行技术报告 一、 工程概况 1、 设计指标：泵站工程等别为Ⅲ等，工程规模为中型。主要建筑物为3 级，次要建筑物为4 级。泵站设计排涝标准，10 年一遇，24 小时暴雨雨量一天排干；泵站（进水池）设计最高内水们 2.240m（85），起排水位 1.34m（85），停机水位 0.740m（85），P＝10%最高潮水位 2.85m（85），P＝2%最高潮水位 3.04m（85），设计扬程H＝3.8m；设计单机排涝流量 Qo＝8.3m3/s，共装 6 台，总排流量为Qm=49.8m3/s，总装机容量 3780KW。 2、 主要机电设备 （1） 机组选型：水泵选用日立泵制造（无锡）有限公司 1600ZLDB-5.5 H＝5.92，Q＝8.3m3/s 单基础轴流泵，共 6 台，每台水泵配置 630KW 电机，总装机容量 3780 千瓦，设计排涝流量为49.8 米 3/秒；电机选用上海电气集团上海电机厂有限公司 YL630-24 型立式三相异步高压电动机，共 6 台。 （2） 起重设备：主机组起重机选用 LH20/5-7 型双梁起重机；泵房检修门启闭机选用CD1 型 10t 悬挂式电动葫芦；一道检修闸启闭机选用 MH 型 10 吨龙门式起重机；二道检修闸选用 CD1 型 10t 悬挂式电动葫芦；拍门启闭机选用 CD1 型 10t 悬挂式电动葫芦； （3） 自控设备：选用上海追日电气有限公司 GZYQ2-1000/10-YS 型高压交流电动机液态智能软起动装置和 GWBK-10.5-450-2 型高压交流电动机无功就地补偿装置。 3、 金属结构 （1） 检修闸门：第一道采用露顶式平面钢闸门，4.4m× 2.8m，共 8 扇。第二道采用露顶式平面钢闸门，5.4m× 5.4m，共 1 扇。防洪闸采用露顶式平面图钢闸门，5.4m× 5.6m，共 6 扇。 （2） 拦污栅：第一道采用无锡市通用机械厂有限公司的 GSY2000 型抓斗式自动清污机；第二道采用平面钢栅，5.3m× 6.5m，共 6 扇。 二、 机组启动试运行目的 三、 机组启动试运行已具备的条件 1、供电线路已通电。 2、与机组启动试运行有关的水工建筑物已验收。 3、金属结构及启闭设备的安装完成并已验收。 4、各种电气设备（高低压配电柜、变压器、主电动机、配电箱等）已调试、检测无误。 5、油、气、水等辅助设备已调试。 6、消防设备的安装布置到位。 7、绝缘工具已配置齐全。 8、试运行指挥、操作、监护人员的已安排。 9、开机操作票、试运行纪录表已编制。 四、 机组启动试运行开、停机操作方式 五、 机组启动试运行的外围条件 六、 机组启动试运行的步骤 七、 机...
