水泵的检修间隙的测量与调整

水泵的检修间隙的测量与调整_第1页
1/10

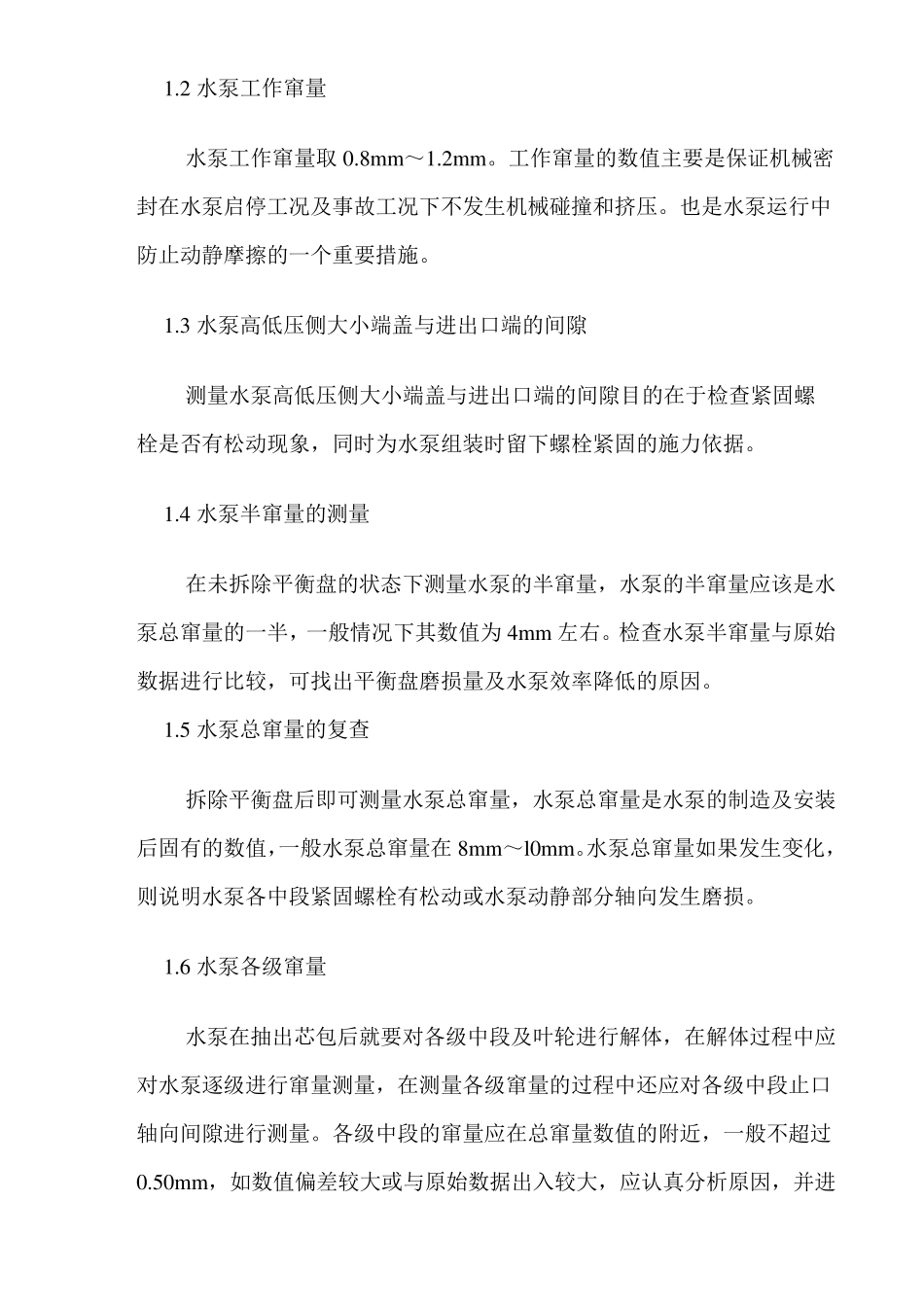

水泵的检修间隙的测量与调整_第2页
2/10
水泵的检修间隙的测量与调整_第3页
3/10
水泵的检修间隙的测量与调整 发布者:永嘉县永球泵阀机械制造公司 水泵的检修间隙调整 发电厂所有水泵的检修中,给水泵因其级数多、压力高、转速高,所以给水泵检修的技术含量较高。而在给水泵的检修中,在保证水泵动静部分无缺陷的情况下,水泵检修的质量完全靠间隙的正确测量与调整来保证。在水泵众多的间隙及检修数据中,每种间隙及检修数据并不是独立的,而是互相联系、互相制约的。每种间隙的数值都是由水泵的制造与运行要求确定的。 目前,高压力、大扬程的给水泵使用中,双壳体泵以其运行稳定、检修方便,应用比较广泛。下面结合双壳体给水泵检修过程对水泵各部间隙的作用、测量及调整进行简单阐述。 1、给水泵的解体 a)与上次检修时的数据进行对比,从数据的变化分析原因制定检修方案; 与回装时的数据进行对比,避免回装错误。 1.1 轴瓦的间隙紧力及瓦口间隙 轴瓦顶部间隙一般取轴径的0.15%~0.2%,瓦口间隙为顶部间隙的一半。瓦盖紧力一般取 0.00m m ~0.03m m 。间隙旨在保证轴瓦的润滑与冷却以及避免轴振动对轴瓦的影响。如果在解体过程中发现与标准有出入,应进行分析,制定针对性处理方案并处理。 1.2 水泵工作窜量 水泵工作窜量取0.8m m ~1.2m m 。工作窜量的数值主要是保证机械密封在水泵启停工况及事故工况下不发生机械碰撞和挤压。也是水泵运行中防止动静摩擦的一个重要措施。 1.3 水泵高低压侧大小端盖与进出口端的间隙 测量水泵高低压侧大小端盖与进出口端的间隙目的在于检查紧固螺栓是否有松动现象,同时为水泵组装时留下螺栓紧固的施力依据。 1.4 水泵半窜量的测量 在未拆除平衡盘的状态下测量水泵的半窜量,水泵的半窜量应该是水泵总窜量的一半,一般情况下其数值为 4m m 左右。检查水泵半窜量与原始数据进行比较,可找出平衡盘磨损量及水泵效率降低的原因。 1.5 水泵总窜量的复查 拆除平衡盘后即可测量水泵总窜量,水泵总窜量是水泵的制造及安装后固有的数值,一般水泵总窜量在 8m m ~l0m m 。水泵总窜量如果发生变化,则说明水泵各中段紧固螺栓有松动或水泵动静部分轴向发生磨损。 1.6 水泵各级窜量 水泵在抽出芯包后就要对各级中段及叶轮进行解体,在解体过程中应对水泵逐级进行窜量测量,在测量各级窜量的过程中还应对各级中段止口轴向间隙进行测量。各级中段的窜量应在总窜量数值的附近,一般不超过0.50m m ,如数值偏差较大或与原始数据出入较大,应认真分析原因,并...
