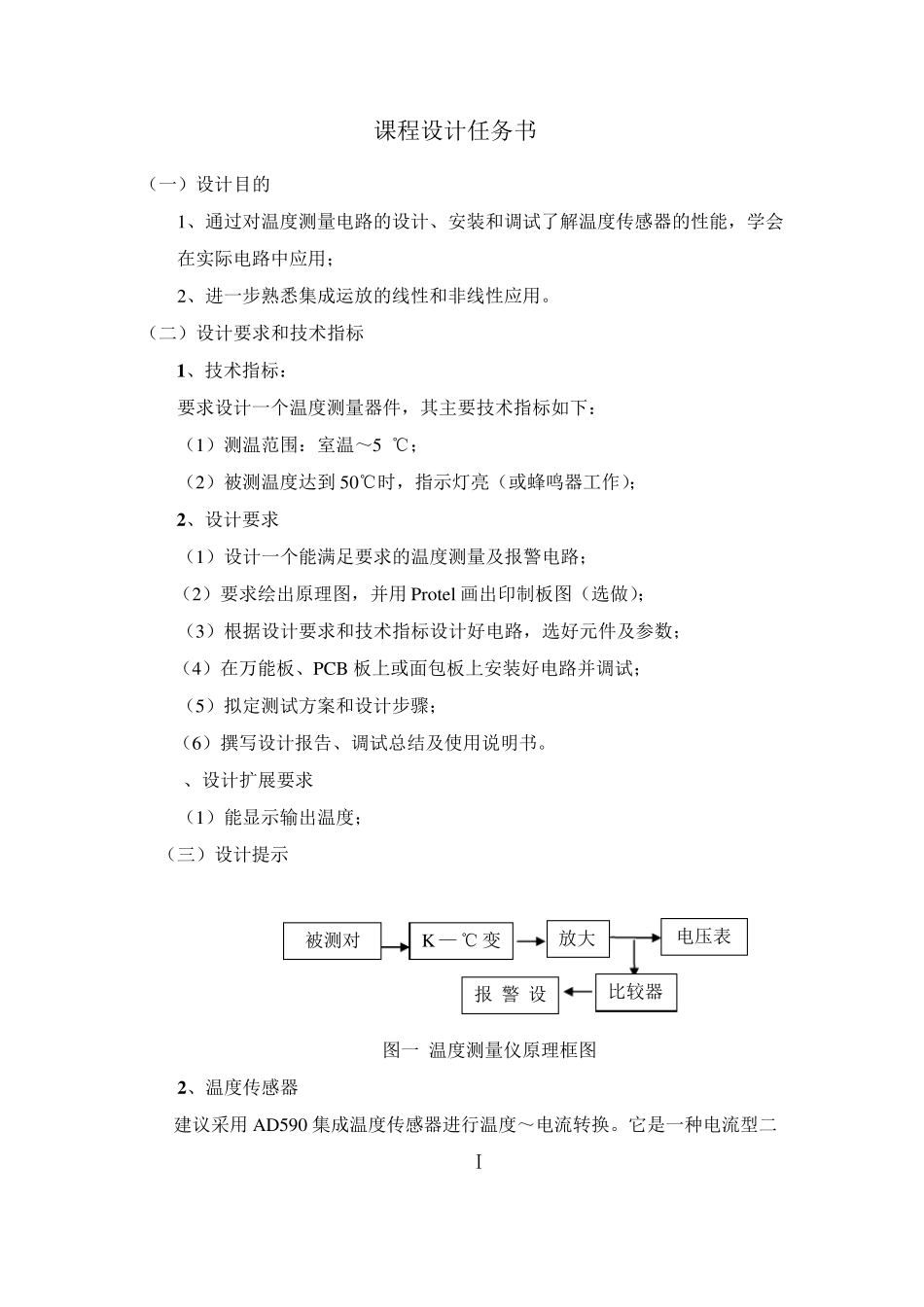

《模拟电子技术》课程设计说明书 水温测量仪 院 、 部： 电气与信息工程学院 学生姓名： XXX 指导教师： XXX 职称 副教授 专 业： xxx 班 级： XXX 学 号 ：XXX 完成时间： 2014 年 6 月 课程设计任务书 （一）设计目的 1、通过对温度测量电路的设计、安装和调试了解温度传感器的性能，学会在实际电路中应用； 2、进一步熟悉集成运放的线性和非线性应用。 （二）设计要求和技术指标 1 、技术指标： 要求设计一个温度测量器件，其主要技术指标如下： （1）测温范围：室温～50℃； （2）被测温度达到 50℃时，指示灯亮（或蜂鸣器工作）； 2 、设计要求 （1）设计一个能满足要求的温度测量及报警电路； （2）要求绘出原理图，并用 Protel 画出印制板图（选做）； （3）根据设计要求和技术指标设计好电路，选好元件及参数； （4）在万能板、PCB 板上或面包板上安装好电路并调试； （5）拟定测试方案和设计步骤； （6）撰写设计报告、调试总结及使用说明书。 3、设计扩展要求 （1）能显示输出温度； （三）设计提示 图一 温度测量仪原理框图 2 、温度传感器 建议采用 AD590 集成温度传感器进行温度～电流转换。它是一种电流型二 Ⅰ 被测对K — ℃ 变放大 电压表 比较器 报 警 设 端器件，其内部已作修正，具有良好的互换性和线性。有消除电源波动的特性。输出阻抗达10MΩ ，转换当量为KA/1。器件采用B－1 型金属壳封装。 温度—电压变换电路如图 6.2 所示。由图可得： KRRKAuo/10/161 如 R=10K Ω ，则KmVuo/101 。 图一 温度—电压转换电路 图二 K—℃变换电路 3、K —℃变换器 因为AD590 的温控电流值是对应绝对温度K，而在设计中需要采用℃，由运放组成的加法器可以实现这一转换，参考电路如图 6.3 所示。 元件参数的确定和－UR 选取的指导思想是：0℃（即 273K）时，Vuo02 。 4、放大器 设计一个反相比例放大器，使其输出u03 满足 100mV/℃。用数字电压表可实现温度显示。 5、比较器 由电压比较器组成，如图 6.4 所示。UREF 为报警时温度设定电压，Rf2 用于 改善比较器的迟滞特性，决定了系统的精度 图四 比较器 图五 驱动电路 Ⅱ 6 、调试要点和注意事项 用温度计测传感器处的温度T(℃)如 T=27℃（300K）。若取 R=10KΩ ，则Vuo31 ，调整 UR 的值使mVuo2702，若放大器的放大倍数为－10倍，则放...
