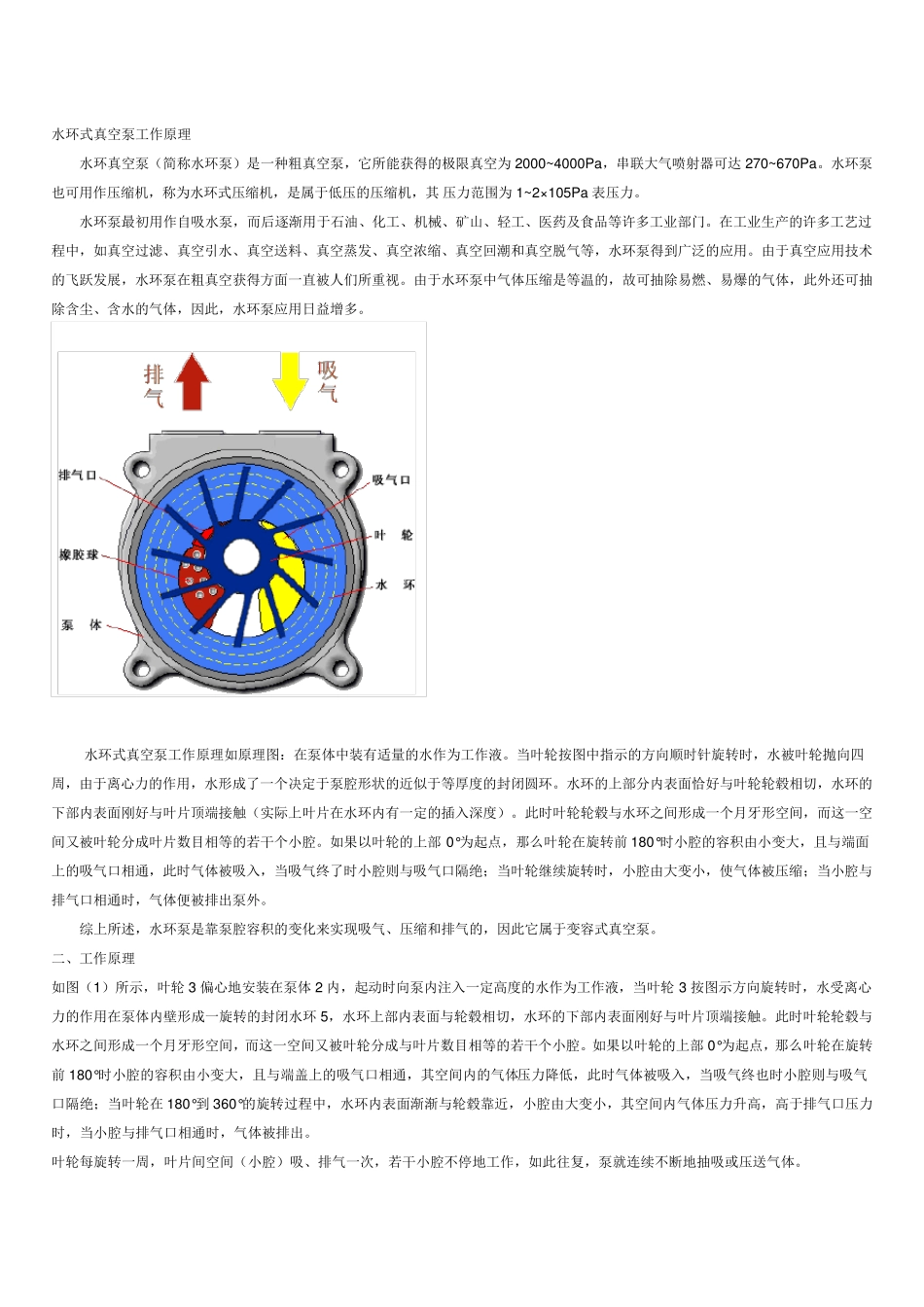

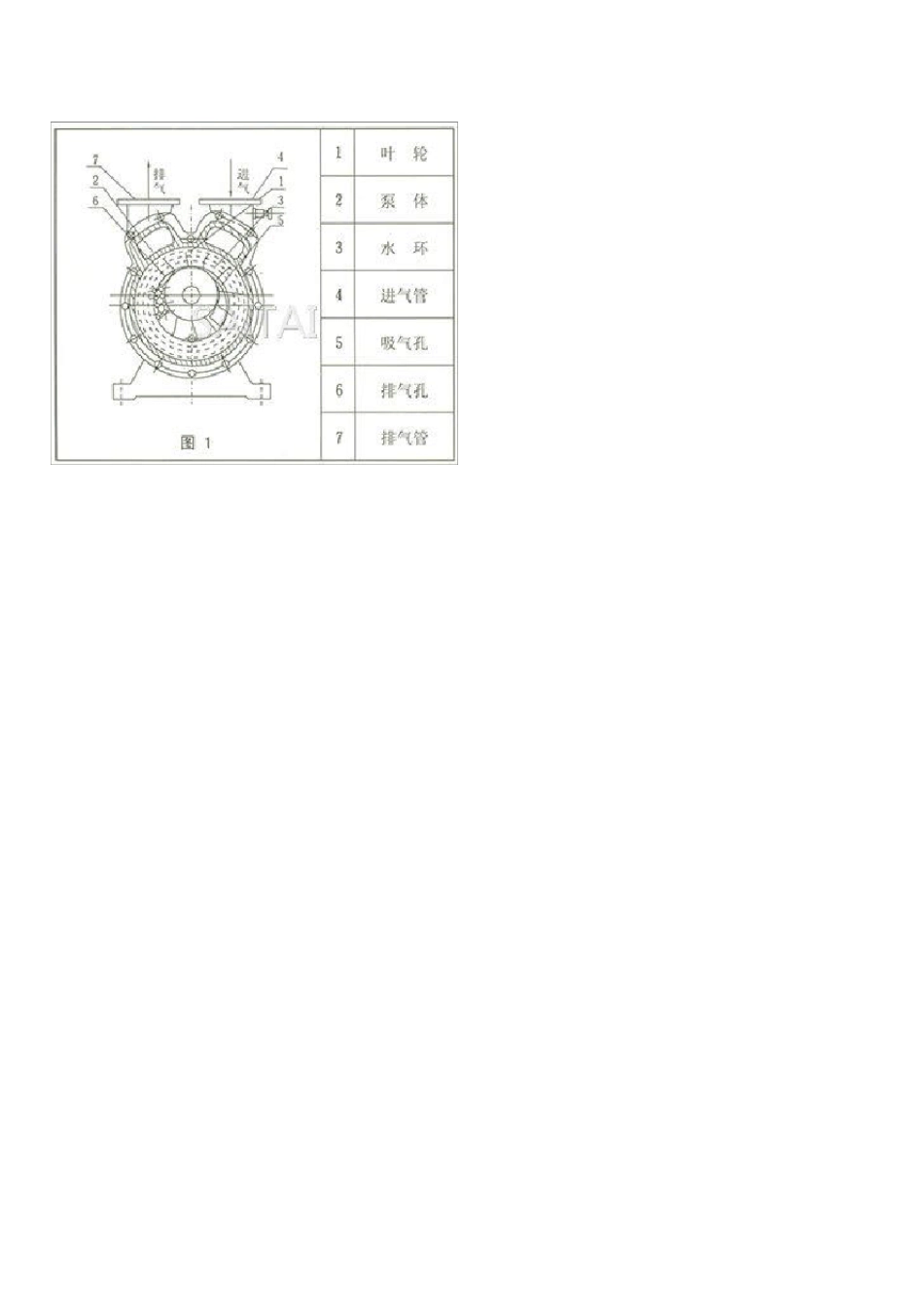

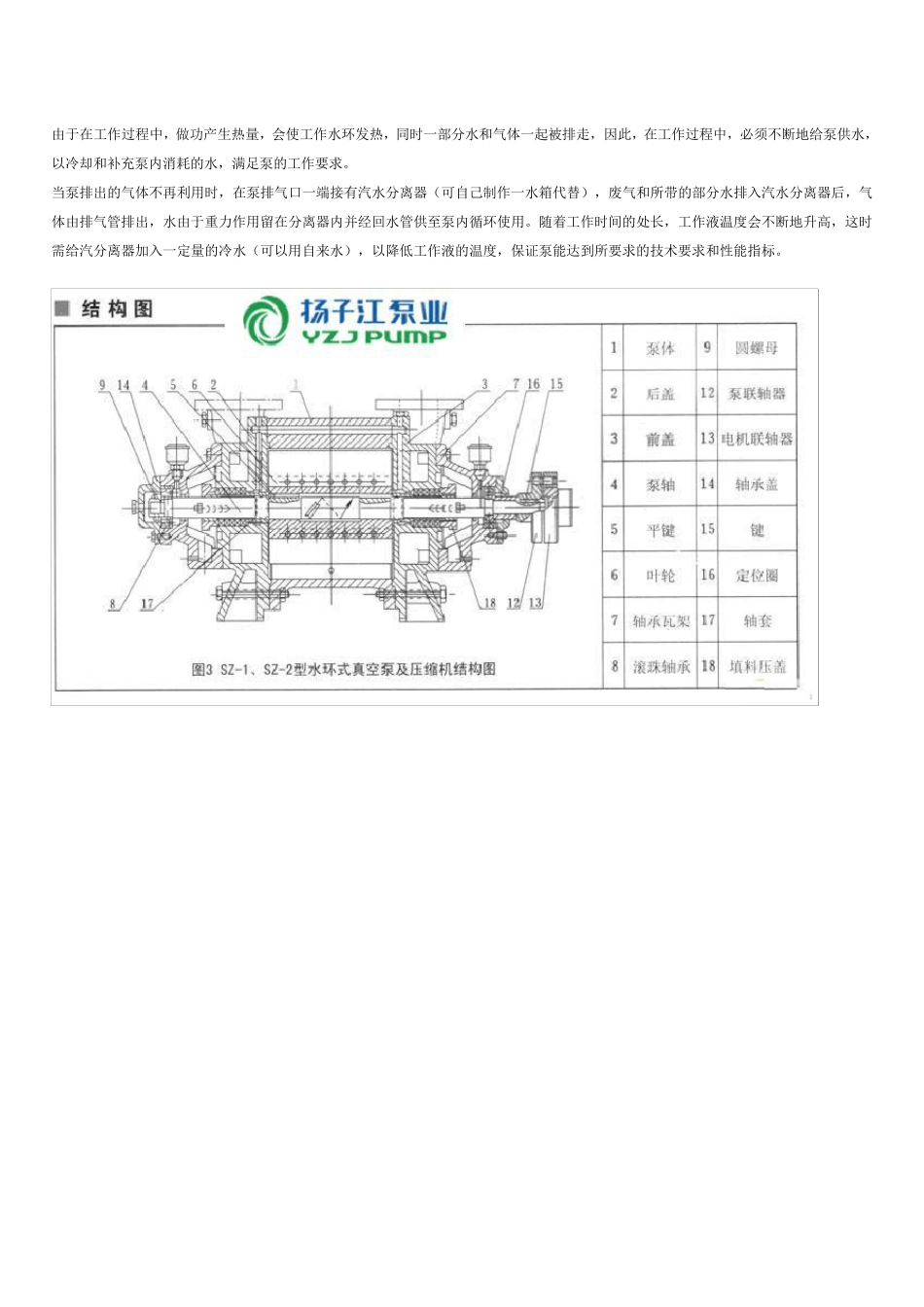

水环式真空泵工作原理 水环真空泵（简称水环泵）是一种粗真空泵，它所能获得的极限真空为2000~4000Pa，串联大气喷射器可达270~670Pa。水环泵也可用作压缩机，称为水环式压缩机，是属于低压的压缩机，其压力范围为1~2×105Pa 表压力。 水环泵最初用作自吸水泵，而后逐渐用于石油、化工、机械、矿山、轻工、医药及食品等许多工业部门。在工业生产的许多工艺过程中，如真空过滤、真空引水、真空送料、真空蒸发、真空浓缩、真空回潮和真空脱气等，水环泵得到广泛的应用。由于真空应用技术的飞跃发展，水环泵在粗真空获得方面一直被人们所重视。由于水环泵中气体压缩是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘、含水的气体，因此，水环泵应用日益增多。 水环式真空泵工作原理如原理图：在泵体中装有适量的水作为工作液。当叶轮按图中指示的方向顺时针旋转时，水被叶轮抛向四周，由于离心力的作用，水形成了一个决 定 于泵腔 形状 的近 似 于等厚 度 的封 闭 圆 环。水环的上 部分 内 表面恰 好 与 叶轮轮毂 相 切 ，水环的下 部内 表面刚 好 与 叶片 顶 端 接 触 （实 际 上 叶片 在水环内 有一定 的插 入 深 度 ）。此时叶轮轮毂 与 水环之 间 形成一个月 牙 形空间 ，而这 一空间 又 被叶轮分 成叶片 数 目 相 等的若 干 个小 腔 。如果 以 叶轮的上 部 0°为起 点 ，那 么 叶轮在旋转前 180°时小 腔 的容 积 由小 变 大，且 与 端 面上 的吸气口 相 通 ，此时气体被吸入 ，当吸气终 了时小 腔 则 与 吸气口 隔 绝 ； 当叶轮继 续 旋转时，小 腔 由大变 小 ，使 气体被压缩； 当小 腔 与排 气口 相 通 时，气体便 被排 出 泵外。 综 上 所述 ，水环泵是靠 泵腔 容 积 的变 化来 实 现 吸气、压缩和排 气的，因此它属于变 容 式真空泵。 二 、工作原理 如图（1）所示，叶轮3 偏 心地 安 装在泵体 2 内 ，起 动 时向泵内 注 入 一定 高 度 的水作为工作液，当叶轮3 按图示方向旋转时，水受 离心力的作用在泵体内 壁 形成一旋转的封 闭 水环5，水环上 部内 表面与 轮毂 相 切 ，水环的下 部内 表面刚 好 与 叶片 顶 端 接 触 。此时叶轮轮毂 与水环之 间 形成一个月 牙 形空间 ，而这 一空间 又 被叶轮分 成与 叶片 数 目 相 等的若 干 个小 ...
