水电厂课程设计

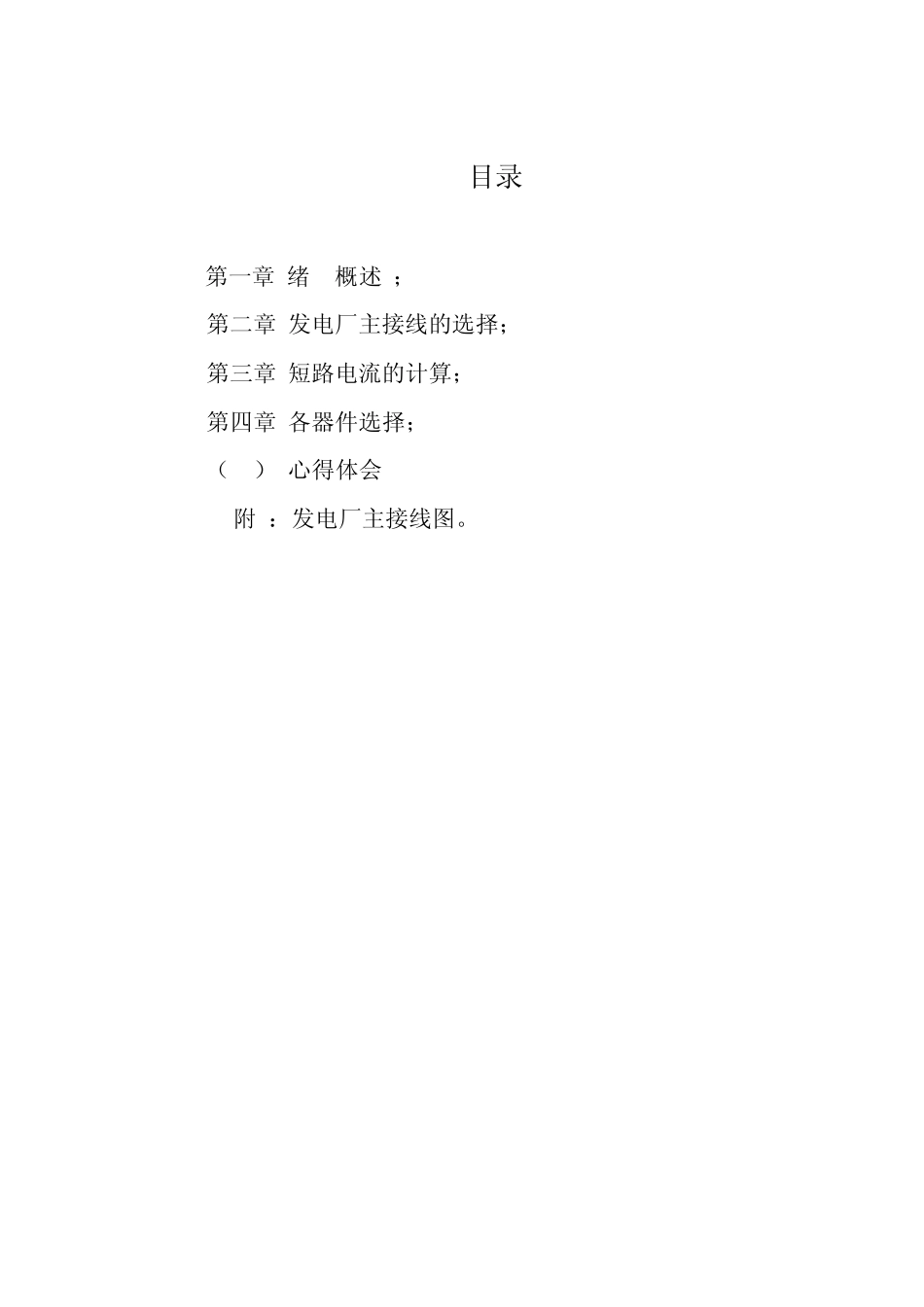

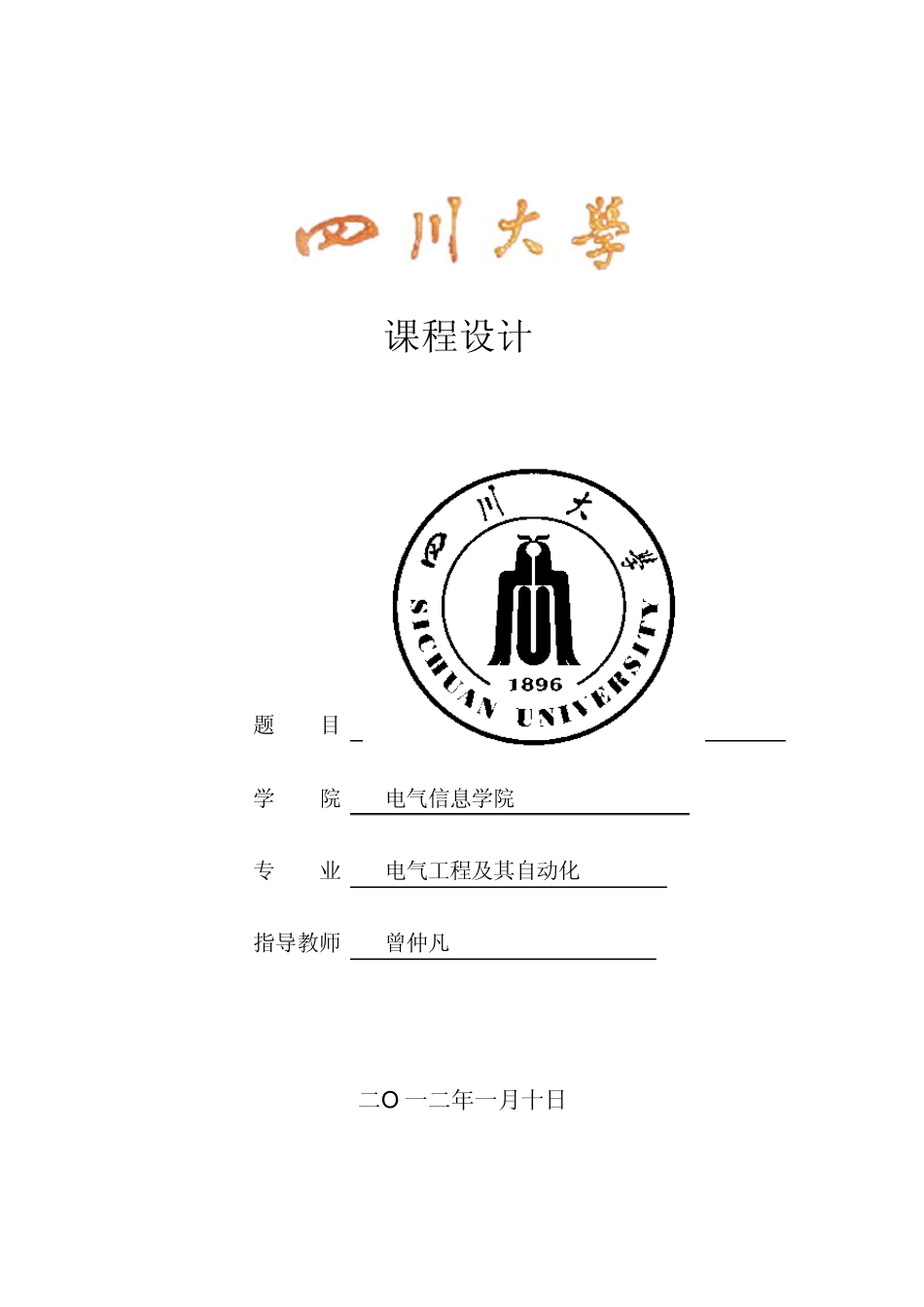

课程设计 题 目 发电厂电气部分之水电站设计 学 院 电气信息学院 专 业 电气工程及其自动化 指导教师 曾仲凡 二Ο 一二年一月十日 目录 第一章 绪 (概述)； 第二章 发电厂主接线的选择； 第三章 短路电流的计算； 第四章 各器件选择； （* ） 心得体会 附 ：发电厂主接线图。 第一部分 设计说明书 第一章 概述 1.1 本课程设计的目的和要求 电力工业是国民经济的重要部门之一，它是负责把自然界提供的能源转化为供人们所使用的电能的产业，它即为现代工业，现代农业，现代科学技术，现代国防提供必不可少的动力，有和广大人民群众的日常生活有着密切的联系。电力是工业的先行，电力工业的发展必然优先于其他的工业部门，整个国民经济才能不断前进。 本课程设计是在我们进行了所有相关的专业课程理论学习之后进行的。通过课程设计，让我们理论联系实际，系统、全面地掌握所学知识，培养我们分析问题、工程计算和独立工作的能力，让我们树立工程观点、社会主义市场经济观点，初步掌握发电厂电气部分的设计方法，并在计算、分析和解决工程实际问题等方面得到训练，为今后从事电力系统及发电厂有关设计、运行、科研等方面的工作奠定坚实的理论基础。 1.2 本课程设计的内容 1 .本次设计主要内容 （1）、电厂分析及发电机、主变选择。 （2）、各级电压中性点运行方式选择。 （3）、电气主接线设计。 （4）、短路电流计算。 （5）、电气设备选择、校验。 （6）、主要电气设备材料汇总。 2．本次设计最终的设计成品 （1）、设计说明书一份。 （2）、电气主接线图一张。 1.3 本设计引用的规程和规范 设计中，应根据设计任务书及国家现行的有关政策和各专业设计技术规范而进行。国内设计必须遵守的规程和规范主要有： GB/T4064—1993 《电气设备安全设计导则》 SDJ161—1985 《电力系统设计技术规程》 GB50217—1999 《电力工程电缆设计规范》 SDJ5—1855 《高压配电装置设计技术规程》 GB14285—1993 《继电保护和安全自动装置技术规程》 第二章 电气主接线设计 2.1 对水电厂原始资料分析 1. 原始资料 1 ）、该水电站的规模、及性质： 该水电站近端没有Ⅰ、Ⅱ和Ⅲ类负荷，为不重要水电站，拟定 1～2 台变压器。电压等级为发电机电压（待选）和 110kV 等级，和 35kV。 与外界连接方式如下： （1）通过50kM 的联络线（导线型号待选）与通过2×50MVA、%10.5%kU的变压器升压到...
