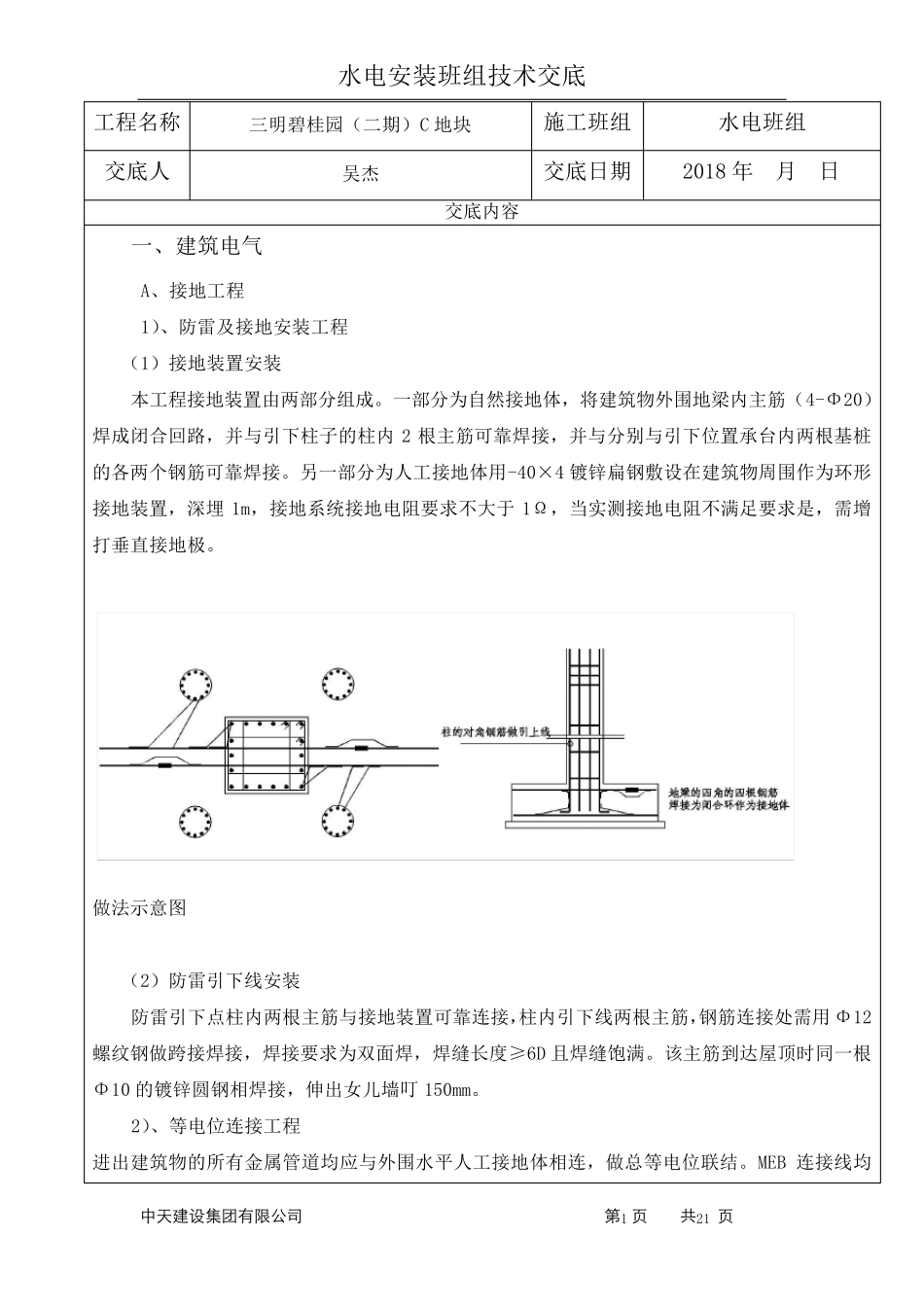

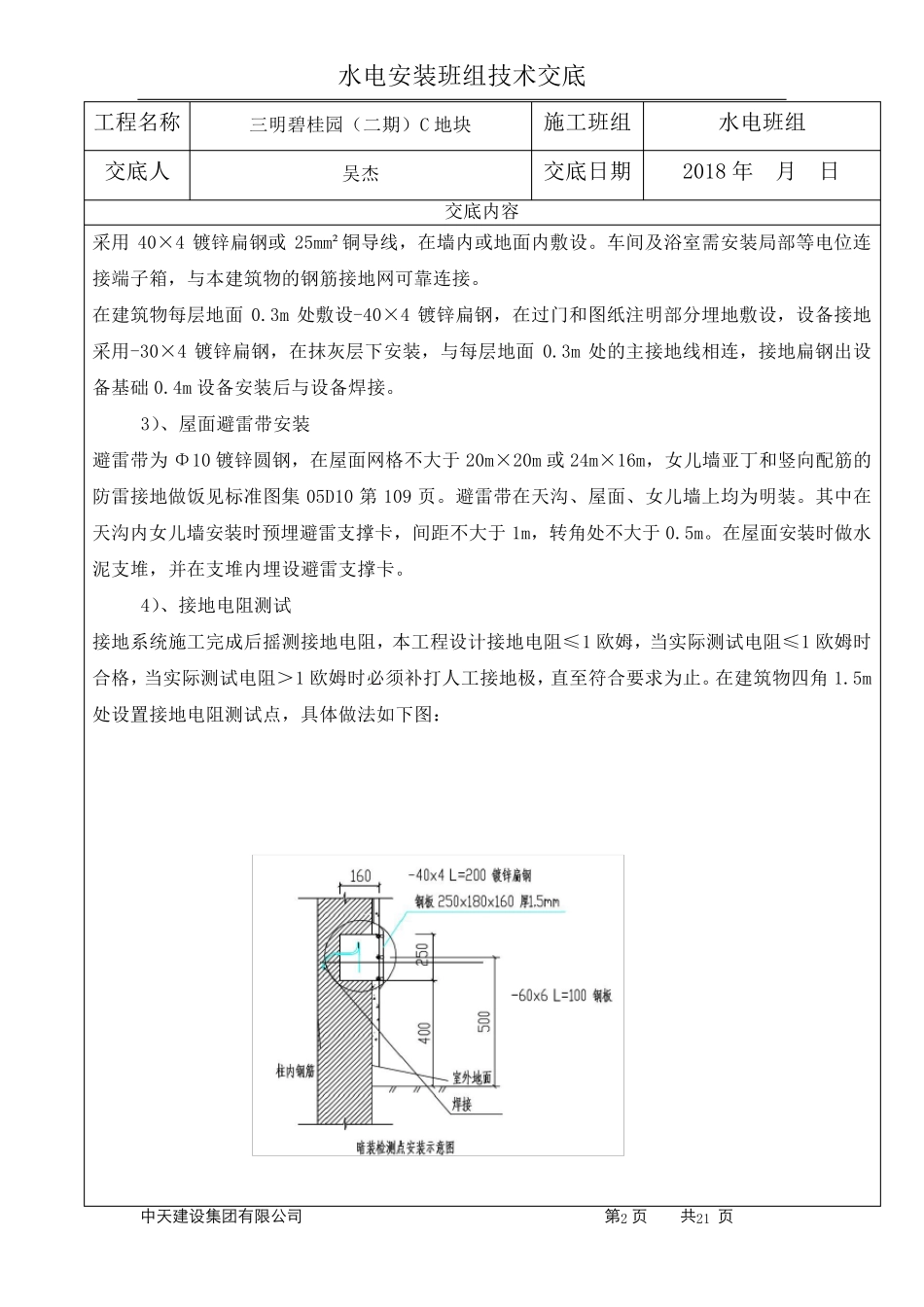

水电安装班组技术交底 中 天 建 设 集 团 有 限 公 司 第1 页 共21 页 工程名称 三明碧桂园（二期）C 地块 施工班组 水电班组 交底人 吴杰 交底日期 2018 年 月 日 交底内容 一、建筑电气 A、接地工程 1）、防雷及接地安装工程 （1）接地装置安装 本工程接地装置由两部分组成。一部分为自然接地体，将建筑物外围地梁内主筋（4-Φ20）焊成闭合回路，并与引下柱子的柱内2 根主筋可靠焊接，并与分别与引下位置承台内两根基桩的各两个钢筋可靠焊接。另一部分为人工接地体用-40×4 镀锌扁钢敷设在建筑物周围作为环形接地装置，深埋 1m，接地系统接地电阻要求不大于 1Ω，当实测接地电阻不满足要求是，需增打垂直接地极。 做法示意图 （2）防雷引下线安装 防雷引下点柱内两根主筋与接地装置可靠连接，柱内引下线两根主筋，钢筋连接处需用Φ12螺纹钢做跨接焊接，焊接要求为双面焊，焊缝长度≥6D 且焊缝饱满。该主筋到达屋顶时同一根Φ10 的镀锌圆钢相焊接，伸出女儿墙叮150mm。 2）、等电位连接工程 进 出建筑物的所 有 金 属 管 道 均 应 与外围水平 人工接地体相连，做总 等电位联 结 。MEB 连接线均水电安装班组技术交底 中 天 建 设 集 团 有 限 公 司 第2 页 共21 页 工程名称 三明碧桂园（二期）C 地块 施工班组 水电班组 交底人 吴杰 交底日期 2018 年 月 日 交底内容 采用40×4 镀锌扁钢或25mm²铜 导 线 ， 在 墙 内或地面 内敷 设 。 车 间 及 浴 室 需 安装局 部 等 电位 连接 端 子 箱 ， 与 本 建 筑 物 的 钢筋 接 地网 可 靠 连 接 。 在 建 筑 物 每 层 地面0.3m 处 敷 设 -40×4 镀锌扁钢， 在 过 门 和 图 纸 注 明部 分 埋 地敷 设 ， 设 备 接 地采用-30×4 镀锌扁钢， 在 抹 灰 层 下 安装， 与 每 层 地面0.3m 处 的 主 接 地线 相 连 ， 接 地扁钢出 设备 基 础 0.4m 设 备 安装后 与 设 备 焊 接 。 3）、 屋 面 避 雷 带 安装 避 雷 带 为 Φ 10 镀锌圆 钢， 在 屋 面 网 格 不 大 于 20m×20m 或24m×16m， 女 儿 墙 亚 丁 和 竖 向 配 筋 的防 雷 接 地做 饭 见 标 准 图 集05D10 第109 页 。 避 雷 带 在 天沟、 屋 面 、 女 儿 墙 上均为 明装。 其中在天沟...
