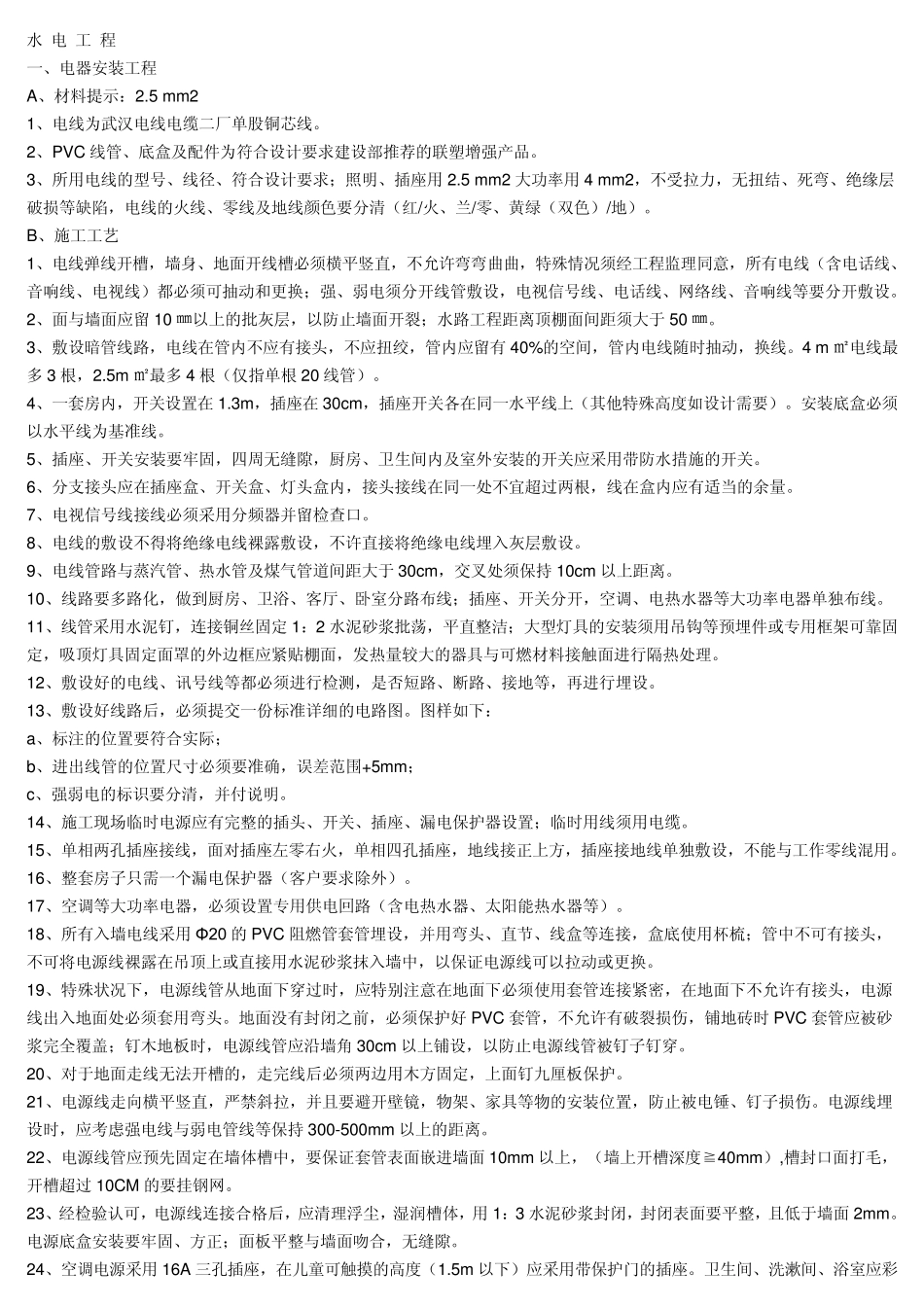

水 电 工 程 一、电器安装工程 A、材料提示：2.5 m m 2 1、电线为武汉电线电缆二厂单股铜芯线。 2、PVC 线管、底盒及配件为符合设计要求建设部推荐的联塑增强产品。 3、所用电线的型号、线径、符合设计要求；照明、插座用 2.5 m m 2 大功率用 4 m m 2，不受拉力，无扭结、死弯、绝缘层破损等缺陷，电线的火线、零线及地线颜色要分清（红/火、兰/零、黄绿（双色）/地）。 B、施工工艺 1、电线弹线开槽，墙身、地面开线槽必须横平竖直，不允许弯弯曲曲，特殊情况须经工程监理同意，所有电线（含电话线、音响线、电视线）都必须可抽动和更换；强、弱电须分开线管敷设，电视信号线、电话线、网络线、音响线等要分开敷设。 2、面与墙面应留10 ㎜以上的批灰层，以防止墙面开裂；水路工程距离顶棚面间距须大于50 ㎜。 3、敷设暗管线路，电线在管内不应有接头，不应扭绞，管内应留有 40%的空间，管内电线随时抽动，换线。4 m ㎡电线最多3 根，2.5m ㎡最多4 根（仅指单根20 线管）。 4、一套房内，开关设置在1.3m ，插座在30cm ，插座开关各在同一水平线上（其他特殊高度如设计需要）。安装底盒必须以水平线为基准线。 5、插座、开关安装要牢固，四周无缝隙，厨房、卫生间内及室外安装的开关应采用带防水措施的开关。 6、分支接头应在插座盒、开关盒、灯头盒内，接头接线在同一处不宜超过两根，线在盒内应有适当的余量。 7、电视信号线接线必须采用分频器并留检查口。 8、电线的敷设不得将绝缘电线裸露敷设，不许直接将绝缘电线埋入灰层敷设。 9、电线管路与蒸汽管、热水管及煤气管道间距大于30cm ，交叉处须保持10cm 以上距离。 10、线路要多路化，做到厨房、卫浴、客厅、卧室分路布线；插座、开关分开，空调、电热水器等大功率电器单独布线。 11、线管采用水泥钉，连接铜丝固定1：2 水泥砂浆批荡，平直整洁；大型灯具的安装须用吊钩等预埋件或专用框架可靠固定，吸顶灯具固定面罩的外边框应紧贴棚面，发热量较大的器具与可燃材料接触面进行隔热处理。 12、敷设好的电线、讯号线等都必须进行检测，是否短路、断路、接地等，再进行埋设。 13、敷设好线路后，必须提交一份标准详细的电路图。图样如下： a、标注的位置要符合实际； b、进出线管的位置尺寸必须要准确，误差范围+5m m ； c、强弱电的标识要分清，并付说明。 14、施工现场临时电源应有完整的插头、开关、插座、漏电保护器设置；临时用线...
