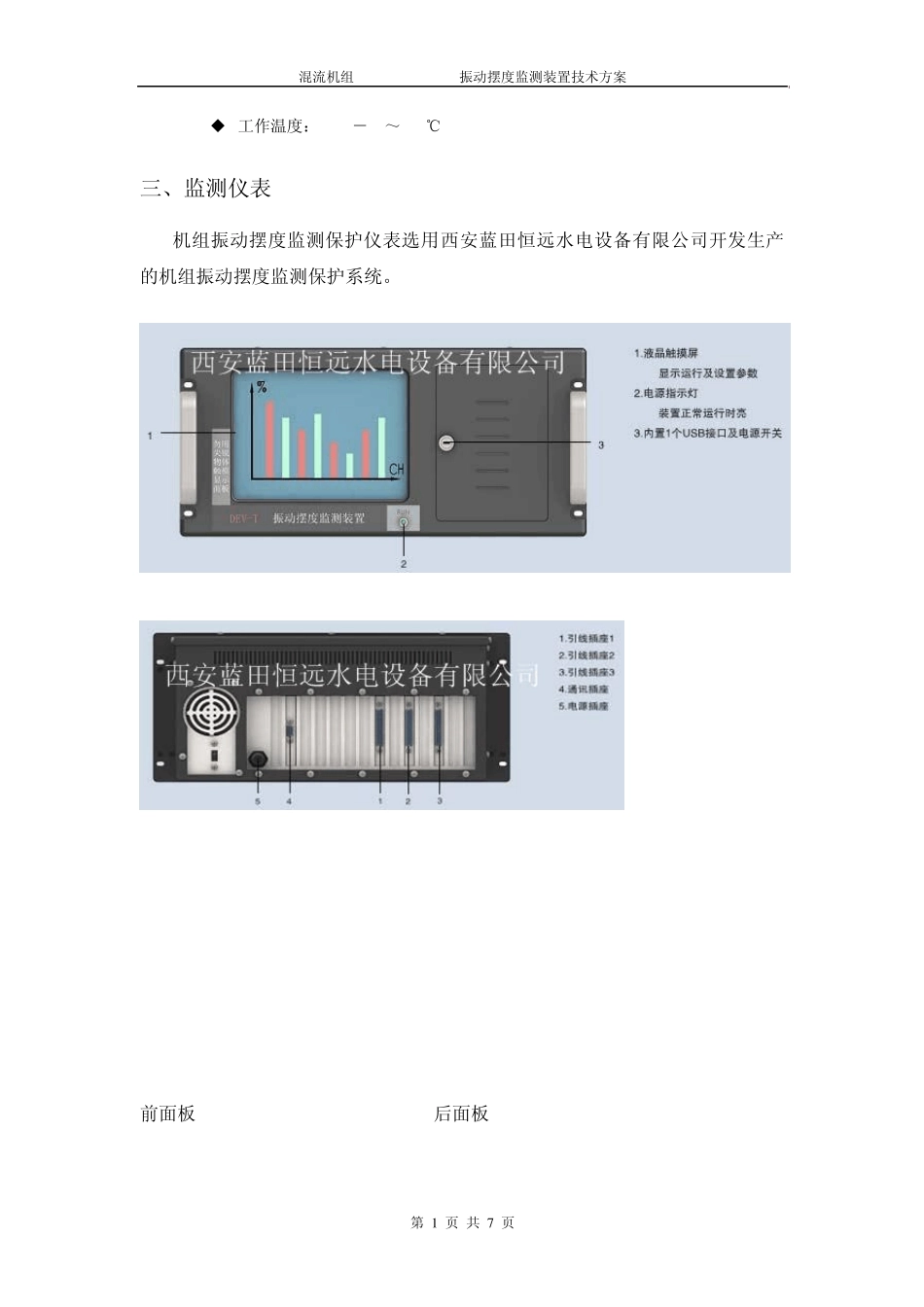

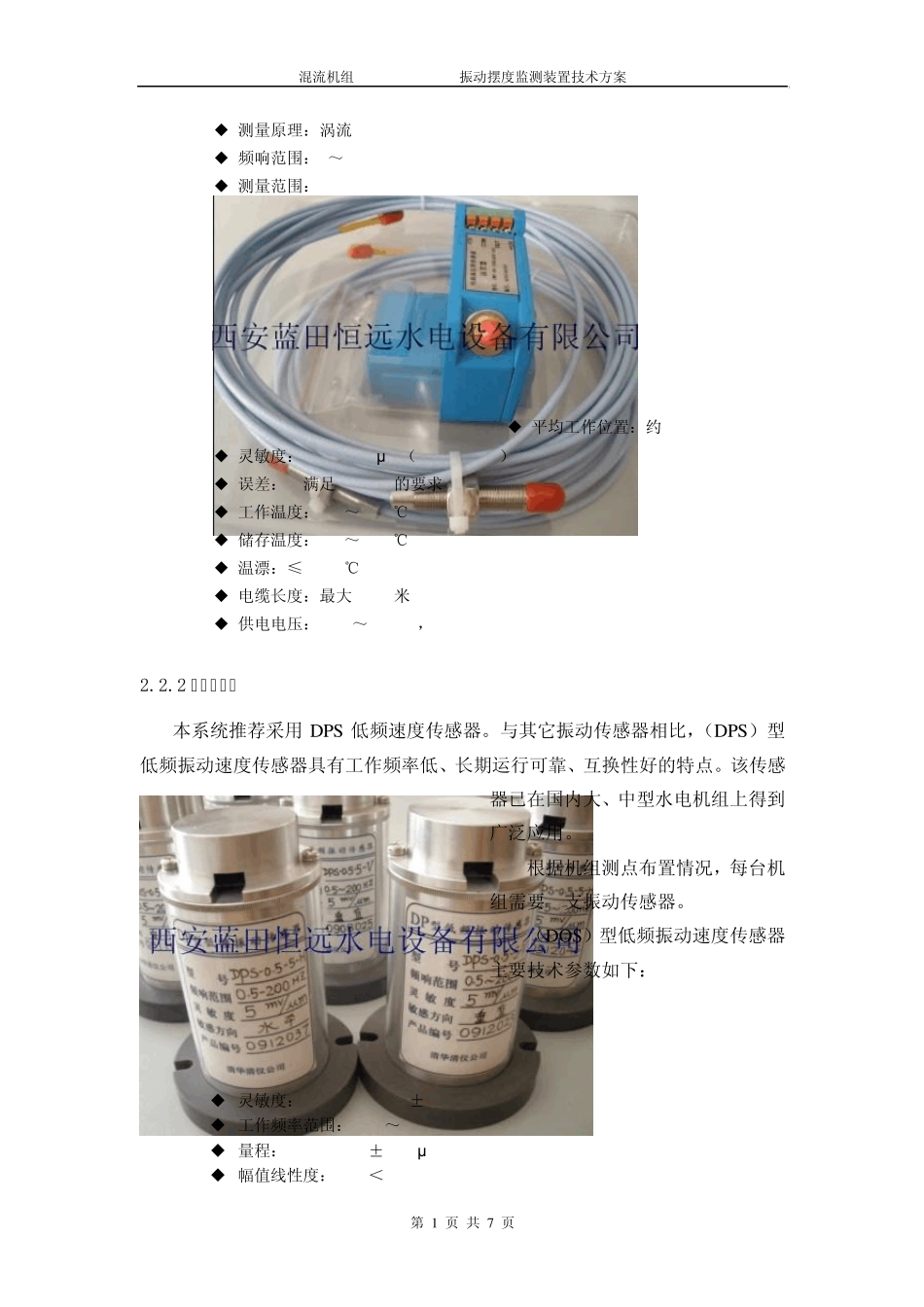

混流机组 振动摆度监测装置技术方案 第 1 页 共 7 页 混流机组 振动摆度监测系统 技术方案与报价 一、系统总体结构 立式混流机组“机组振动摆度监测系统”由系统框架、电源模块、系统模块、存储模块、各种监测模块和软件模块等组成。每台机组配置1套振动摆度监测系统，用于监测机组的振动、摆度等信号。 二、测点布置和传感器选型 2.1 测点布置 根据水电站立式混流机组的结构特点，确定每台机组测点清单、传感器类型、型号、厂家如下表所示。 序 号 测 点 名 称 单台机组数量 传感器类型 传感器型号 生产厂家 1 上导 X、Y向摆度 2 涡流传感器 ZH2000 恒远水电 2 下导 X、Y向摆度 2 涡流传感器 ZH2000 恒远水电 3 水导 X、Y向摆度 2 涡流传感器 ZH2000 恒远水电 4 上机架水平与 垂直振动模块 2 低频速度传感器 DPS 恒远水电 5 下机架水平与 垂直振动模块 2 低频速度传感器 DPS 恒远水电 6 井顶垂直振动模块 1 低频速度传感器 DPS 恒远水电 7 水导水平振动模块 1 低频速度传感器 DPS 恒远水电 合计 12 2.2传感器选型 2． 2.1摆度传感器 摆度监测采用电涡流传感器。ZH20000 电涡流传感器。根据测点配置情况，每台机组需要 6 支 ZH2000 传感器。主要技术参数如下：（根据你的传感器参数，图片改为你方使用的传感器） 混流机组 振动摆度监测装置技术方案 第 1 页 共 7 页 ◆ 测量原理：涡流 ◆ 频响范围：0～10KHz(-3dB) ◆ 测量范围：2 mm ◆ 平均工作位置：约2 mm ◆ 灵敏度： -8mV/μ m（-200mV/mil） ◆ 误差： 满足API670的要求 ◆ 工作温度：-10～+125℃ ◆ 储存温度：-30～+125℃ ◆ 温漂：≤0.1%/℃ ◆ 电缆长度：最大1000米 ◆ 供电电压：-18V～-30VDC，@5mA 2.2.2 振动传感器 本系统推荐采用DPS 低频速度传感器。与其它振动传感器相比，（DPS）型低频振动速度传感器具有工作频率低、长期运行可靠、互换性好的特点。该传感器已在国内大、中型水电机组上得到广泛应用。 根据机组测点布置情况，每台机组需要6支振动传感器。 （DOS）型低频振动速度传感器主要技术参数如下：  灵敏度： 8V/mm±5%  工作频率范围： 0.5～200 Hz (-3dB)  量程： ±1000μ m  幅值线性度： ＜5% 混流机组 振动摆度监测装置技术方案 第 1 页 共 7 页  工作温度： －30～+60℃ 三、监测仪表 机...
