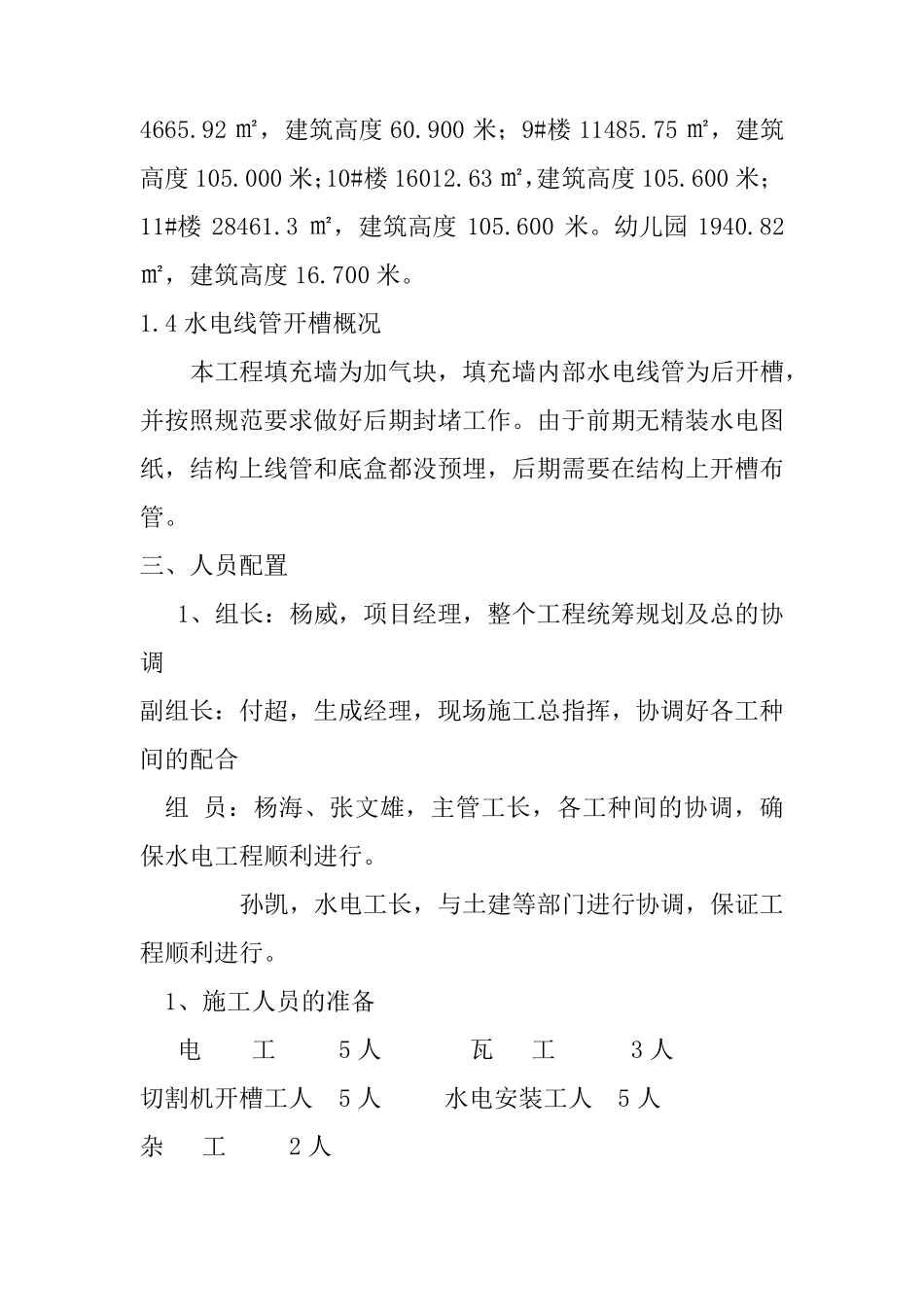

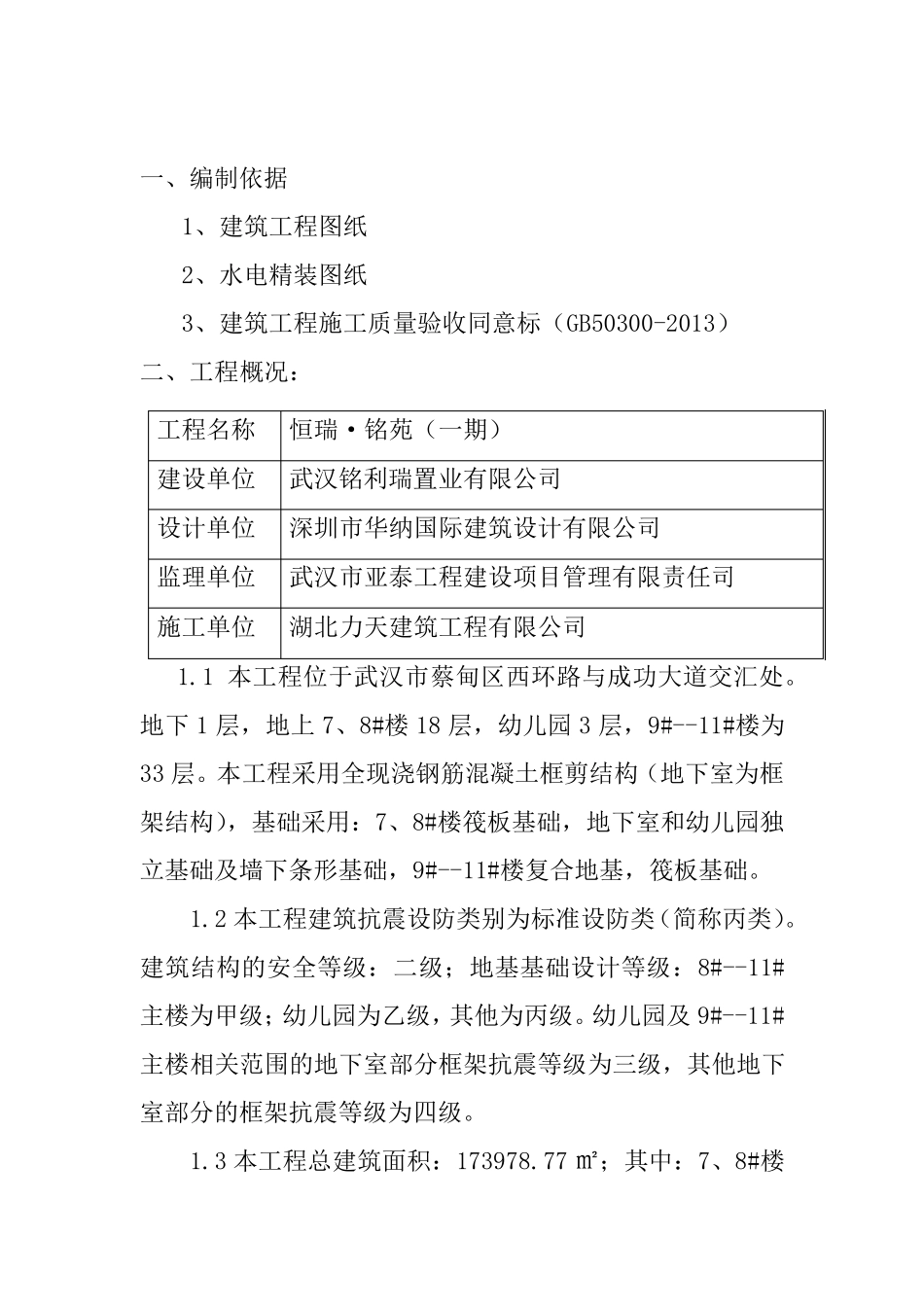

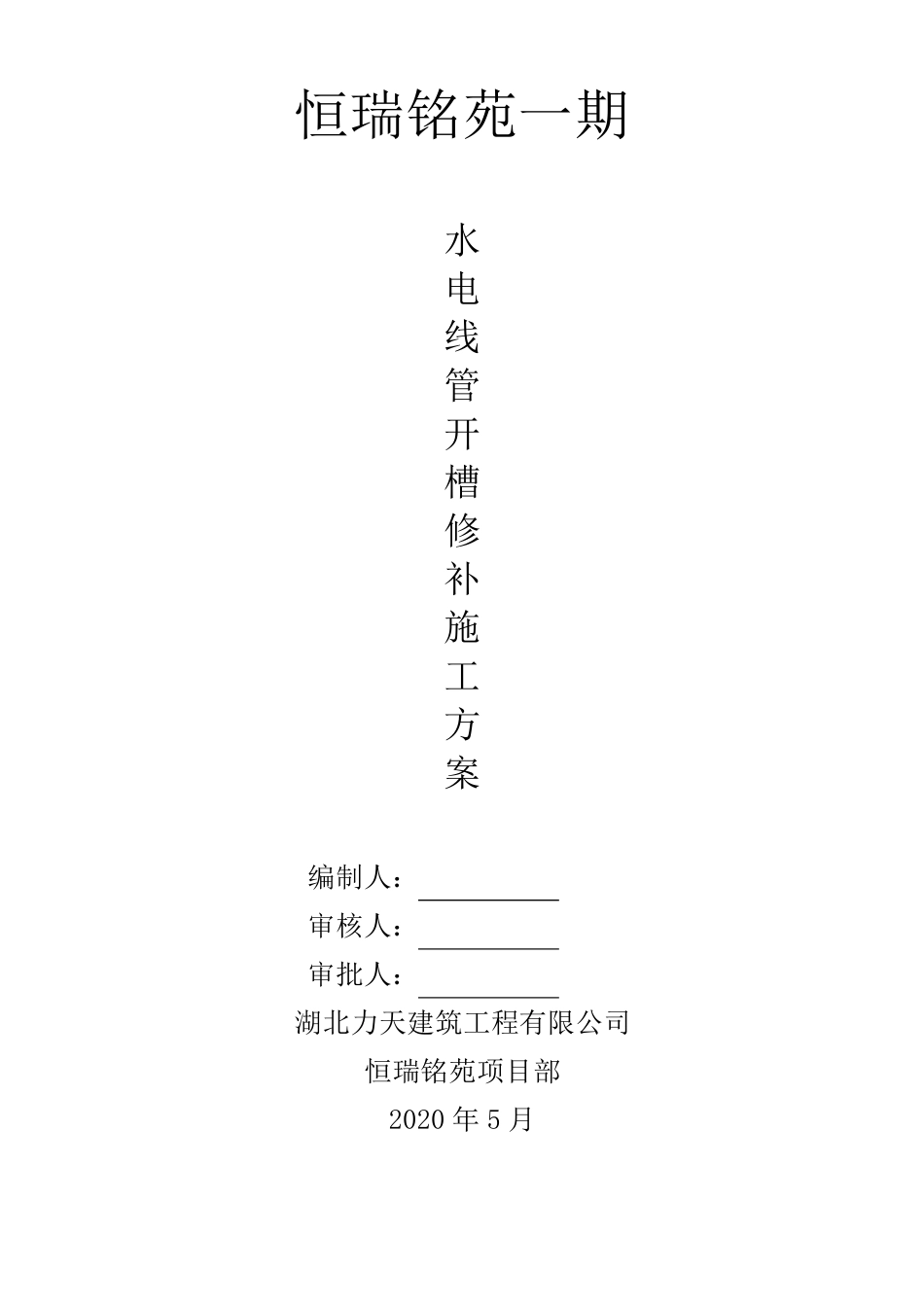

恒瑞铭苑一期 水 电 线 管 开 槽 修 补 施 工 方 案 编制人： 审核人： 审批人： 湖北力天建筑工程有限公司 恒瑞铭苑项目部 2020 年 5 月 一、编制依据 1、建筑工程图纸 2、水电精装图纸 3、建筑工程施工质量验收同意标（GB50300-2013） 二、工程概况： 1.1 本工程位于武汉市蔡甸区西环路与成功大道交汇处。地下1 层，地上7、8#楼18 层，幼儿园3 层，9#--11#楼为33 层。本工程采用全现浇钢筋混凝土框剪结构（地下室为框架结构），基础采用：7、8#楼筏板基础，地下室和幼儿园独立基础及墙下条形基础，9#--11#楼复合地基，筏板基础。 1.2 本工程建筑抗震设防类别为标准设防类（简称丙类）。建筑结构的安全等级：二级；地基基础设计等级：8#--11#主楼为甲级；幼儿园为乙级，其他为丙级。幼儿园及9#--11#主楼相关范围的地下室部分框架抗震等级为三级，其他地下室部分的框架抗震等级为四级。 1.3 本工程总建筑面积：173978.77 ㎡；其中：7、8#楼工程名称 恒瑞·铭苑（一期） 建设单位 武汉铭利瑞置业有限公司 设计单位 深圳市华纳国际建筑设计有限公司 监理单位 武汉市亚泰工程建设项目管理有限责任司 施工单位 湖北力天建筑工程有限公司 4665.92 ㎡，建筑高度60.900 米；9#楼11485.75 ㎡，建筑高度105.000 米；10#楼16012.63 ㎡，建筑高度105.600 米；11#楼28461.3 ㎡，建筑高度105.600 米。幼儿园1940.82㎡，建筑高度16.700 米。 1.4 水电线管开槽概况 本工程填充墙为加气块，填充墙内部水电线管为后开槽，并按照规范要求做好后期封堵工作。由于前期无精装水电图纸，结构上线管和底盒都没预埋，后期需要在结构上开槽布管。 三、人员配置 1、组长：杨威，项目经理，整个工程统筹规划及总的协调 副组长：付超，生成经理，现场施工总指挥，协调好各工种间的配合 组 员：杨海、张文雄，主管工长，各工种间的协调，确保水电工程顺利进行。 孙凯，水电工长，与土建等部门进行协调，保证工程顺利进行。 1、施工人员的准备 电 工 5 人 瓦 工 3 人 切割机开槽工人 5 人 水电安装工人 5 人 杂 工 2 人 2、机具准备 切割机 3 台 电线若干米 开关若干 各种线管若干米、接线盒若干 砂浆、细石砼、抗裂砂浆、建筑胶水等 钢丝网片若干 脚手架等一些辅助工具 四、施工工艺 定位放线→切割线槽→线管辅助→线盒安装→线管验收→挂钢丝网片→砂浆（细石砼）封堵→挂玻...
