水蓄冷(蓄热)水系统安装工艺

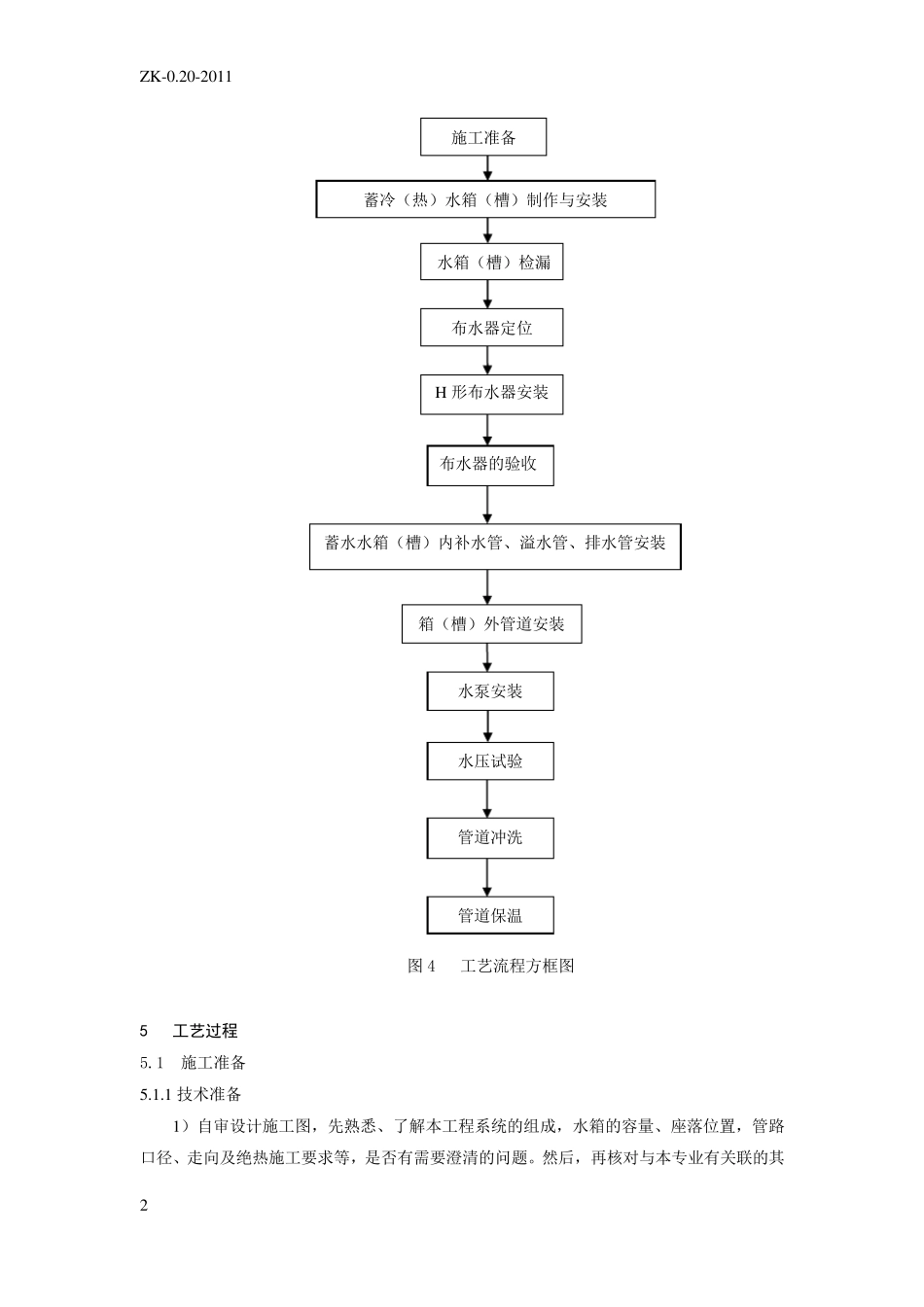

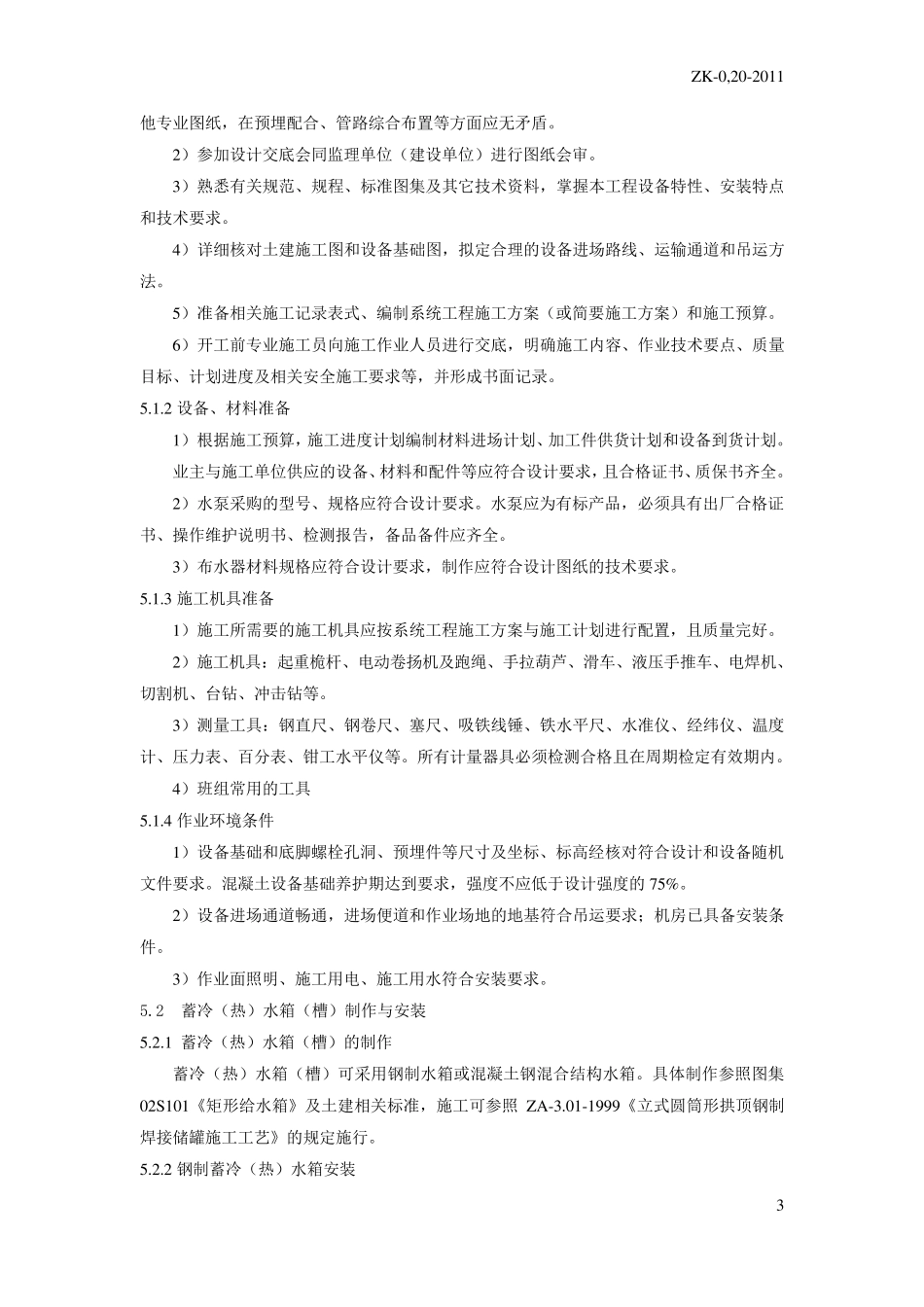

ZK-0,20-2011 1 水蓄冷（蓄热）水系统安装工艺 1 适用范围 本工艺主要使用于单体式钢制蓄水箱与混凝土、钢混合结构蓄水箱，“H”形布水器的空调水蓄冷（蓄热）水系统工程的施工，包括水箱，布水器、系统管道及配件、水泵等的安装及检验。本工艺的相关条款也可供其它型式（如迷宫及多层筒体，八角形，水平连续条缝形，径向圆盘等布水器）系统工程作业参考。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。 GB50242 建筑给排水及采暖工程施工质量验收规范 GB50275 压缩机、风机、泵安装工程及验收规范 02S101 矩形给水箱 ZA-1.08-2011 设备及管道绝热工程施工工艺 ZA-2.03-2003 容器类设备安装工艺 ZA-3.01-2005 管道系统吹扫清扫施工工艺 ZA-3.02-2005 管道压力试验通用技术规程 3 术语和定义 3.1 布水器（也称配水器，分配器） 在自然分层蓄冷（热）水箱（槽）中用于引导水在自身重力的作用下均匀、缓慢地流入箱（槽）内，形成并保持 一 个 斜 温 层的装置 。 3.2 冷热水箱（槽） 夏 季 蓄冷水，冬 季 蓄热水的容器。 4 工艺流程方框图（见图 4） ZK-0.20-2011 2 图4 工艺流程方框图 5 工艺过程 5.1 施工准备 5.1.1 技术准备 1）自审设计施工图，先熟悉、了解本工程系统的组成，水箱的容量、座落位置，管路口径、走向及绝热施工要求等，是否有需要澄清的问题。然后，再核对与本专业有关联的其H 形布水器安装 布水器的验收 水箱（槽）检漏 布水器定位 施工准备 蓄冷（热）水箱（槽）制作与安装 蓄水水箱（槽）内补水管、溢水管、排水管安装 箱（槽）外管道安装 水泵安装 水压试验 管道冲洗 管道保温 ZK-0,20-2011 3 他专业图纸，在预埋配合、管路综合布置等方面应无矛盾。 2）参加设计交底会同监理单位（建设单位）进行图纸会审。 3）熟悉有关规范、规程、标准图集及其它技术资料，掌握本工程设备特性、安装特点和技术要求。 4）详细核对土建施工图和设备基础图，拟定合理的设备进场路线、运输通道和吊运方法。 5）准备相关施工记录表式、编制系统工程施工方案（或简要施工方案）和施工预算。 6）开工前专业施工员向施工作业人员进行交底，明确施工内容、作业技术要点、质量目标、计划进度及相关安全施工要求等，并形成书面记录。...
