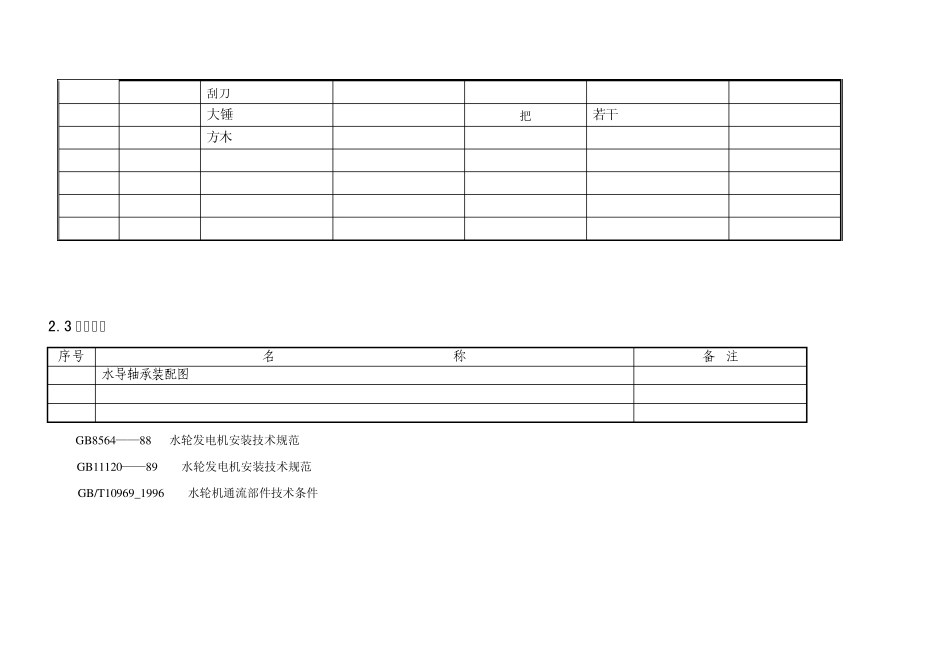

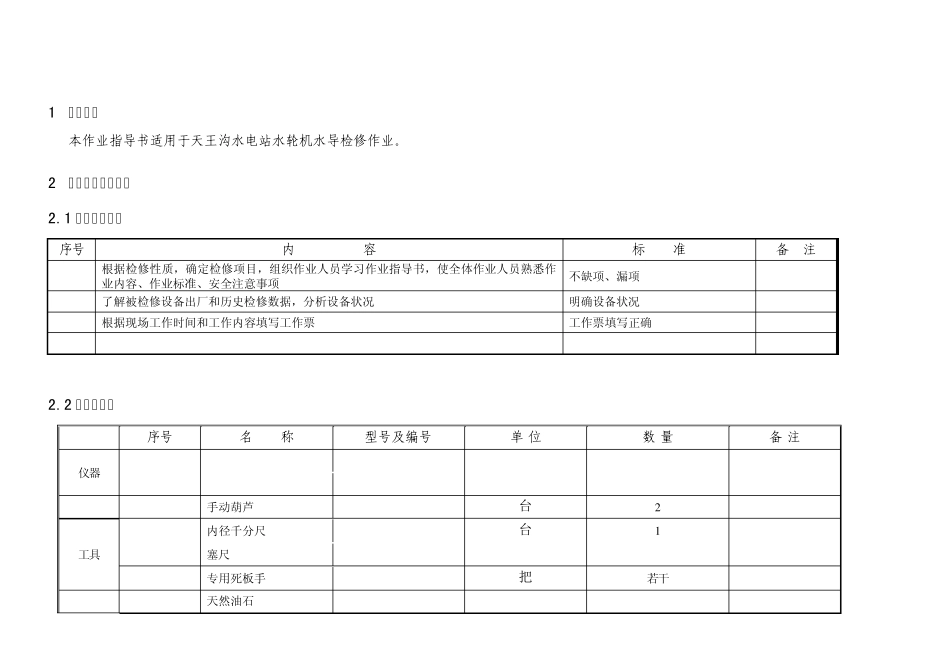

编 号 ： JX/××× 天王沟水电站 水轮机 (水导轴承) 检修作业指导书 甘 电 投 大 容 公 司 1 适用范围 本作业指导书适用于天王沟水电站水轮机水导检修作业。 2 检修前期准备工作 2.1 准备工作安排 序号 内 容 标 准 备 注 1 根据检修性质，确定检修项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项 不缺项、漏项 2 了解被检修设备出厂和历史检修数据，分析设备状况 明确设备状况 3 根据现场工作时间和工作内容填写工作票 工作票填写正确 4 2.2 仪器和工具 序号 名 称 型号及编号 单 位 数 量 备 注 仪器 手动葫芦 2t 台 2 工具 内径千分尺 台 1 塞尺 专用死板手 把 若干 天然油石 刮刀 大锤 把 若干 方木 2.3 图纸资料 序号 名 称 备 注 1 水导轴承装配图 2 3 GB8564——88 水轮发电机安装技术规范 GB11120——89 水轮发电机安装技术规范 GB/T10969_1996 水轮机通流部件技术条件 2.4 材料 序号 名称 规格 型号 单位 数量 备 注 1 2 3 2． 5 人员标准 序号 内 容 备 注 1 现场作业人员应身体健康、精神状态良好 2 具备必要的机械、电气知识和发电机检修技能，能正确进行检修操作， 3 熟悉现场安全作业要求，并经《安规》考试合格 3 安全、技术、组织措施 3． 1 安全措施 序号 内 容 备 注 1 进入检修现场，检修人员必须戴安全帽，穿防滑鞋 2 严格执行工作票制度。 3 交叉作业时，设监护人。 4 高空作业必须系安全带，登高作业必须有专人扶梯，上下传递工具时使用安全绳。起吊的任何重物下，严禁站人。 5 4、绝缘鞋防止鞋底油滑。（1）调速环、滑铁板铺石棉布。（2）及时清理油泥。 6 行灯电压必须是安全电压（24V ）。（1）接、断电源必须由专业电工操作。 7 用风动工具打磨时，必须戴防护面具 8 开始检修前，负责人应对全体检修人员详细说明在检修区应注意的安全注意事项 9 检修过程应有人监护并呼唱，检修人员在检修过程中注意力应高度集中，防止异常情况的发生。当出现异常情况时，应立即停止检修，查明原因后，方可继续检修 10 使用电动工具时，电源线必须牢固固定，停工时及时拉掉电源总闸。 11 1、 使用锤类严禁戴手套。用砂轮机必须有防护罩，戴防护眼镜。使用钻床及磁座钻，严禁戴手套。 3.2 技术措施 序号 内 容 备 注 1 2 3 4...
