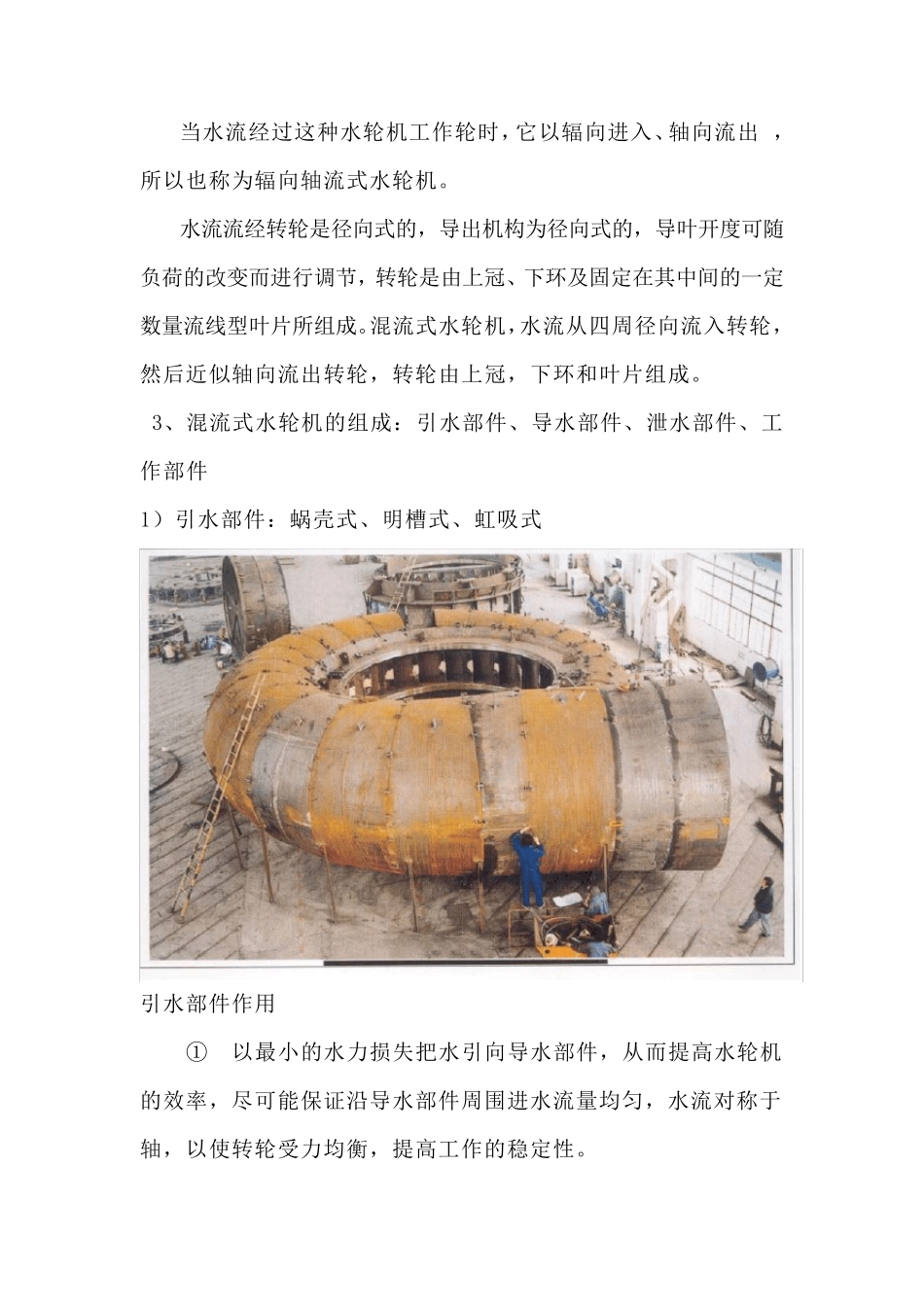

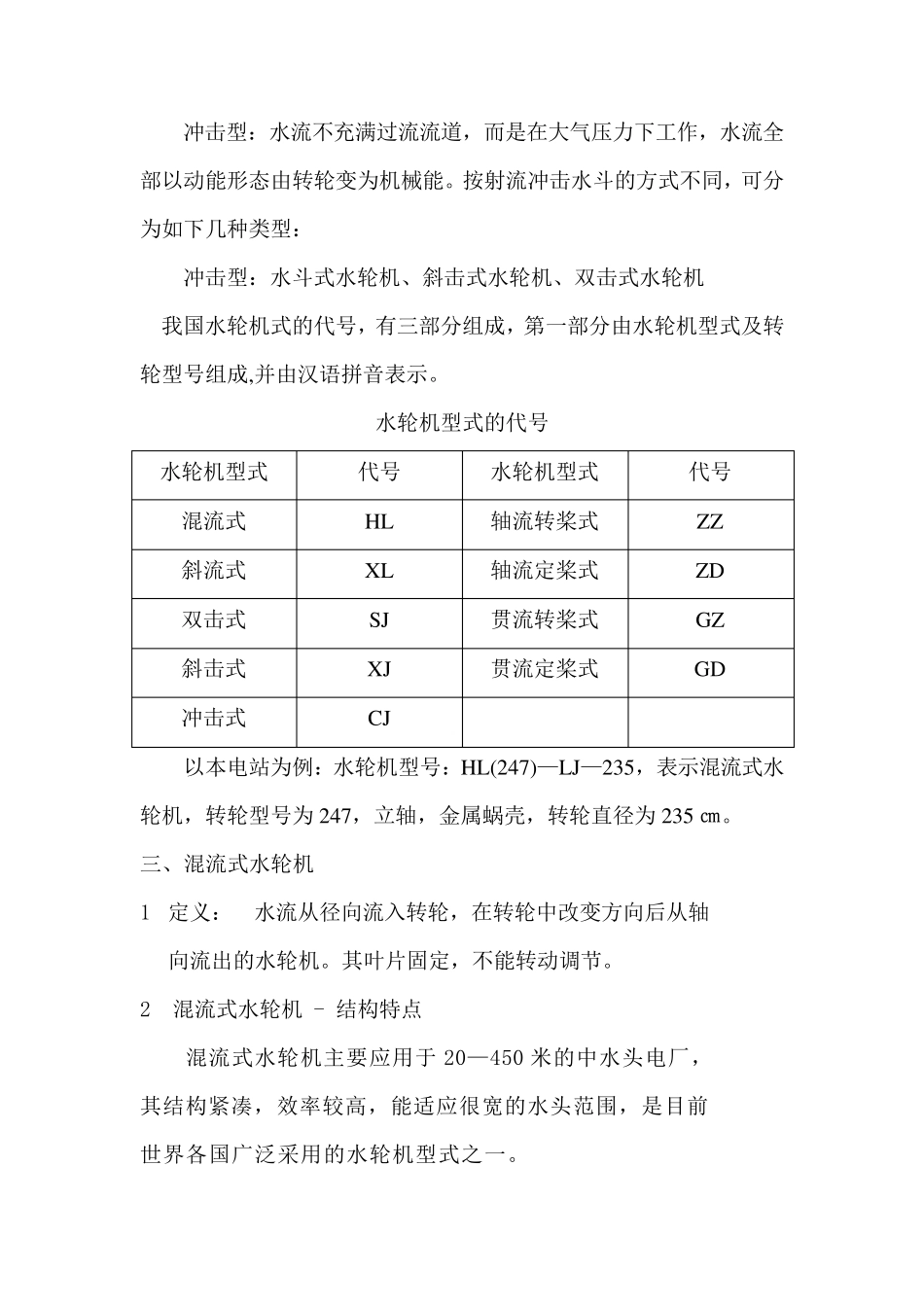

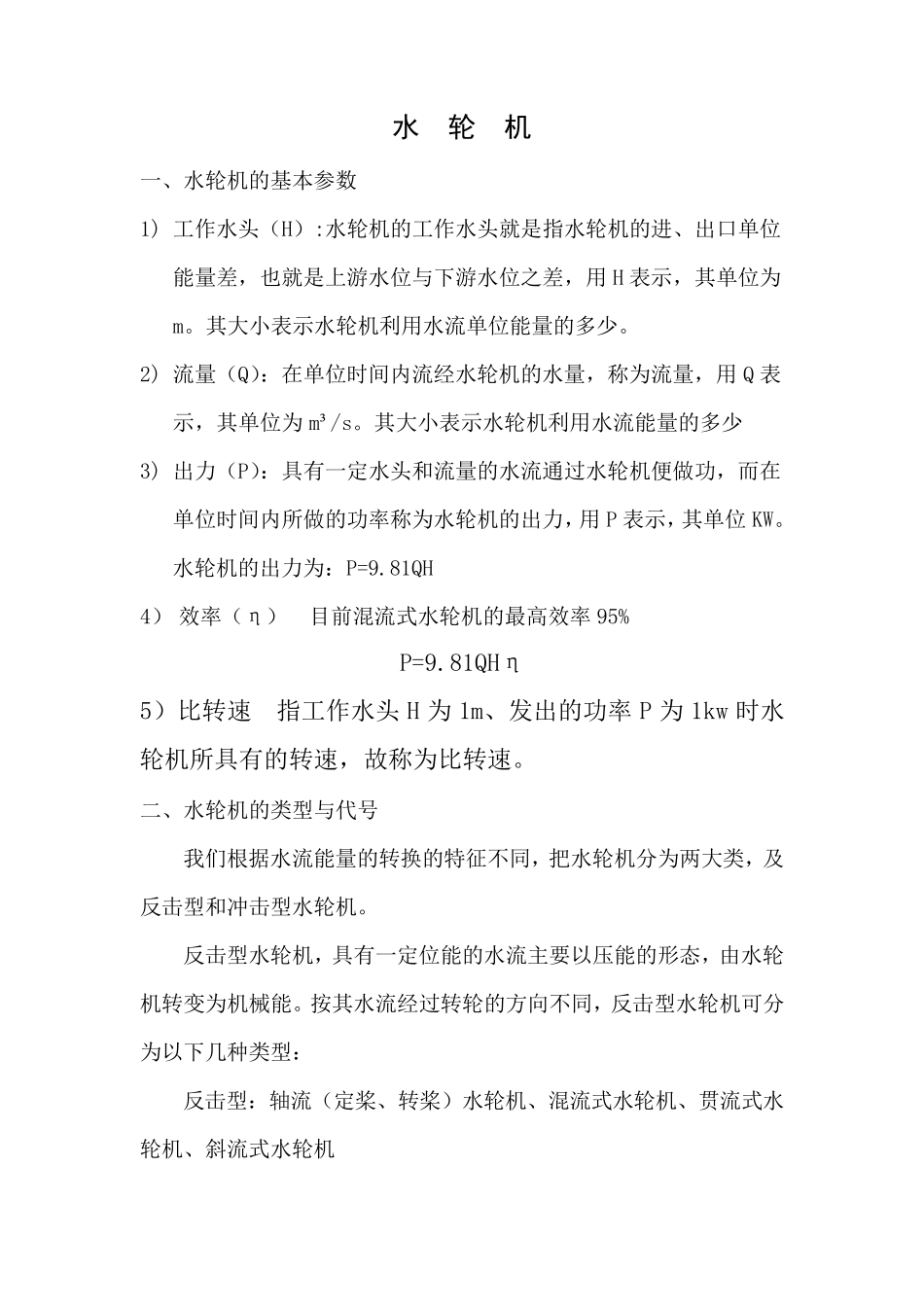

水 轮 机 一、水轮机的基本参数 1) 工作水头（H）:水轮机的工作水头就是指水轮机的进、出口单位能量差，也就是上游水位与下游水位之差，用H 表示，其单位为m。其大小表示水轮机利用水流单位能量的多少。 2) 流量（Q）：在单位时间内流经水轮机的水量，称为流量，用Q 表示，其单位为m³/s。其大小表示水轮机利用水流能量的多少 3) 出力（P）：具有一定水头和流量的水流通过水轮机便做功，而在单位时间内所做的功率称为水轮机的出力，用P 表示，其单位KW。 水轮机的出力为：P=9.81QH 4） 效率（η） 目前混流式水轮机的最高效率95% P=9.81QHη 5）比转速 指工作水头H 为1m、发出的功率P 为1kw 时水轮机所具有的转速，故称为比转速。 二、水轮机的类型与代号 我们根据水流能量的转换的特征不同，把水轮机分为两大类，及反击型和冲击型水轮机。 反击型水轮机，具有一定位能的水流主要以压能的形态，由水轮机转变为机械能。按其水流经过转轮的方向不同，反击型水轮机可分为以下几种类型： 反击型：轴流（定桨、转桨）水轮机、混流式水轮机、贯流式水轮机、斜流式水轮机 冲击型：水流不充满过流流道，而是在大气压力下工作，水流全部以动能形态由转轮变为机械能。按射流冲击水斗的方式不同，可分为如下几种类型： 冲击型：水斗式水轮机、斜击式水轮机、双击式水轮机 我国水轮机式的代号，有三部分组成，第一部分由水轮机型式及转轮型号组成,并由汉语拼音表示。 水轮机型式的代号 水轮机型式 代号 水轮机型式 代号 混流式 HL 轴流转桨式 ZZ 斜流式 XL 轴流定桨式 ZD 双击式 SJ 贯流转桨式 GZ 斜击式 XJ 贯流定桨式 GD 冲击式 CJ 以本电站为例：水轮机型号：HL(247)—LJ—235，表示混流式水轮机，转轮型号为247，立轴，金属蜗壳，转轮直径为235 ㎝。 三、混流式水轮机 1 定义： 水流从径向流入转轮，在转轮中改变方向后从轴向流出的水轮机。其叶片固定，不能转动调节。 2 混流式水轮机 - 结构特点 混流式水轮机主要应用于 20—450 米的中水头电厂，其结构紧凑，效率较高，能适应很宽的水头范围，是目前世界各国广泛采用的水轮机型式之一。 当水流经过这种水轮机工作轮时，它以辐向进入、轴向流出 ，所以也称为辐向轴流式水轮机。 水流流经转轮是径向式的，导出机构为径向式的，导叶开度可随负荷的改变而进行调节，转轮是由上冠、下环及固定在其中间的一定数量流线型叶片所组成。混流...
