水闸(退水闸)和灌注桩施工方案

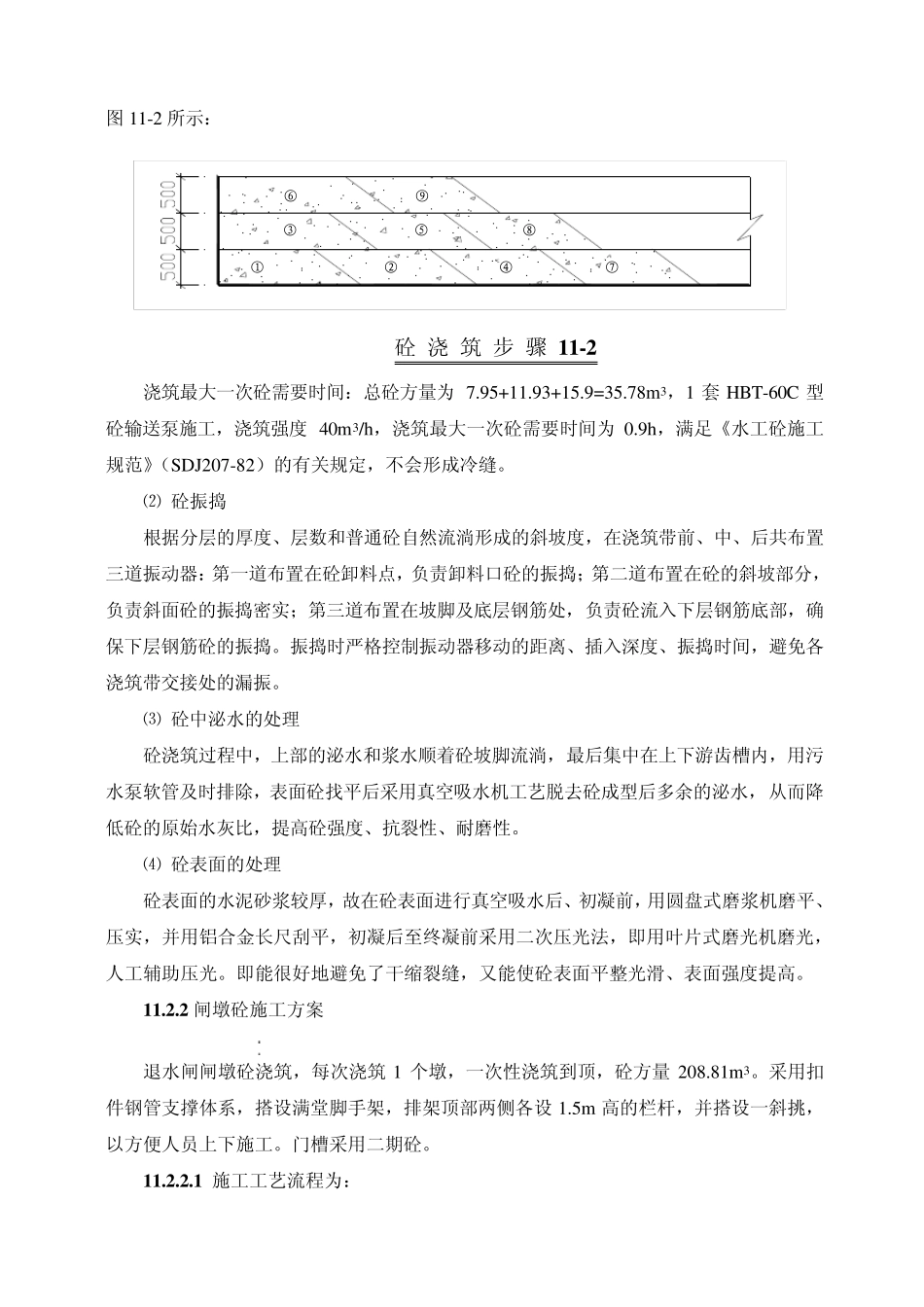

1 1 .2 主要砼施工方案 1 1 .2 .1 闸底板砼施工方案 1 1 .2 .1 .1 闸底板施工部署 闸底板砼设计强度为 C25，一块大底板，平面尺寸为 19×5.3m，底板厚 1.5m，上下游齿槽深 1.0m，每块底板约 170m3。底板施工期为 2004 年 11~12 月份，月平均气温 10.2℃~4.0℃左右，属冬季大体积砼施工。大底板有 15 块，小底板 17 块，底板砼施工顺序由右岸向左岸分块浇注。施工顺序：1#大底板→2#大底板→3#大底板→4#大底板→5#大底板等依此类推，底板编号自右向左。小底板安排在闸墩施工完成后进行，既保证了闸墩与底板的施工间隔期，对砼抗裂有利，又不占用关键线路。 1 1 .2 .1 .2 模板工程 底板模板采用钢木混合，止水片上下用木模板，方便固定止水片；下部使用组合钢模板，模板支撑固定采用地垄木支撑钢管架体系。 1 1 .2 .1 .3 钢筋工程 钢筋在加工场焊接加工成半成品，现场绑扎；为保证上层钢筋定位，设置钢筋马腿支撑体系，间距1500mm，支撑在网格拐角处与上下层钢筋焊接。 底板钢筋φ 16 以上采用闪光对焊，φ 16 以下采用绑扎接头，接头位置错开，确保受拉区某一截面接头百分率控制在 25%以内。 1 1 .2 .1 .4 底板砼施工时质量控制的关键 ⑴ 实行砼分层连续浇筑，要增长缓凝时间，控制每层砼覆盖周期，确保砼层间不会出现冷缝。 ⑵ 采用蓄热法保温养护，控制浇筑后砼表面和内部温度差不超过25℃，控制降温速度低于2℃/d，避免砼强度增长期间出现裂缝。 ⑶ 重视砼表面处理工作，真空吸水，抹浆抹光，用磨浆机提浆，既很好地避免了干缩裂缝，又使砼表面平整光滑。 1 1 .2 .1 .5 底板砼浇筑工艺 ⑴ 浇筑方法 浇筑采用 1 台HBT-60C 型砼输送泵入仓方法。砼泵布置在拌和楼附近，进行底板砼浇筑，浇筑顺序沿长边方向从右向左进行，分三层浇筑，采用台阶形式向前推进，台阶宽度 3m ，每层每块砼的浇筑量为：5.3×3×0.5=7.95m3(第一块 11.93m3)。具体浇筑步骤如①⑥③②⑨⑤⑦④⑧图11-2 所示： 砼 浇 筑 步 骤 1 1 -2 浇筑最大一次砼需要时间：总砼方量为7.95+11.93+15.9=35.78m 3，1 套HBT-60C 型砼输送泵施工，浇筑强度40m 3/h，浇筑最大一次砼需要时间为0.9h，满足《水工砼施工规范》（SDJ207-82）的有关规定，不会形成冷缝。 ⑵ 砼振捣 根据分层的厚度、层数和普通砼自然流淌形成的斜坡度，在浇筑带前、中、后共布置三道振动器：第一道布置在砼卸料点，...
