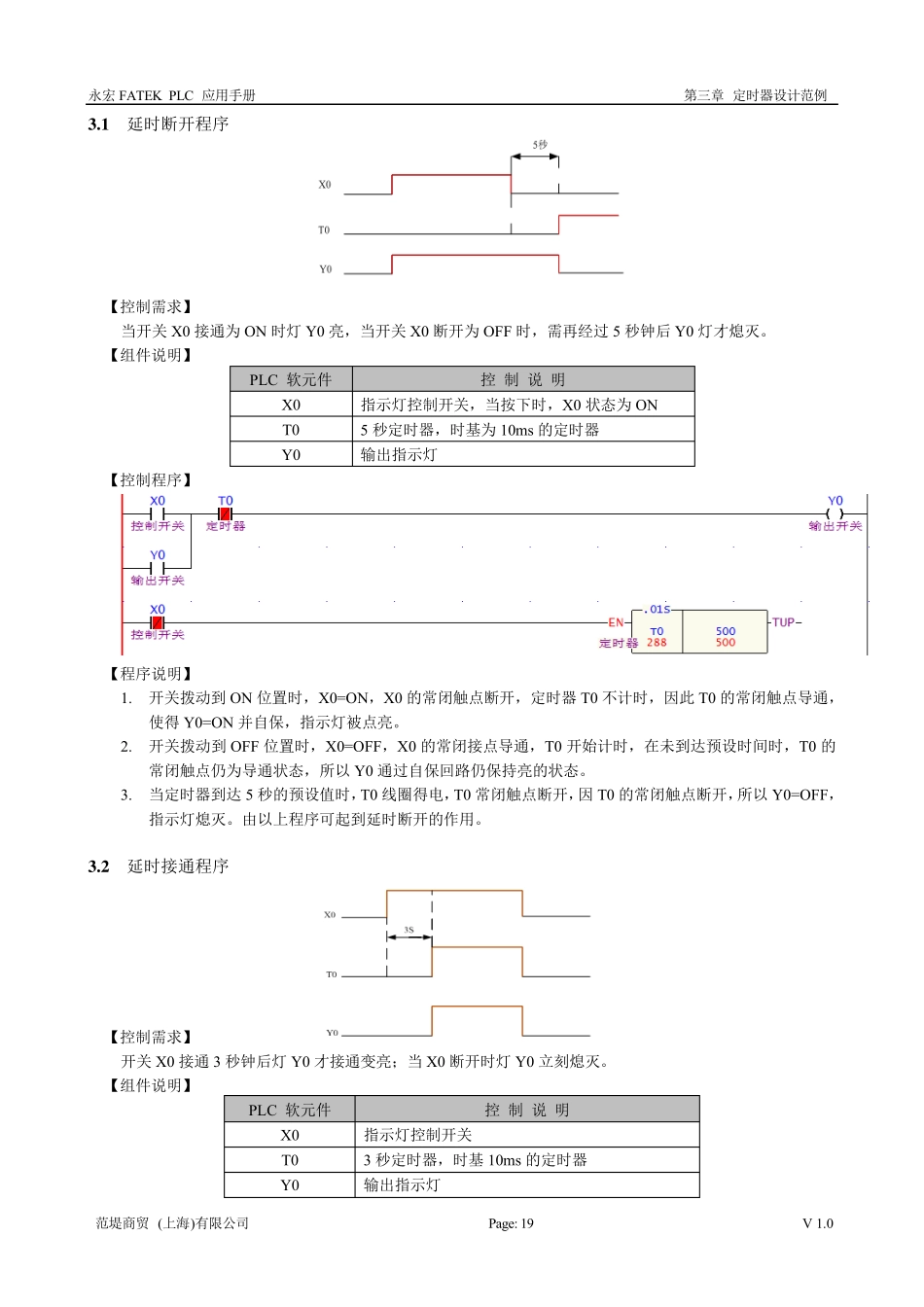

永宏 FATEK PLC 应用手册 第三章 定时器设计范例 范堤商贸 (上海)有限公司 Page: 19 V 1.0 3 .1 延时断开程序 【控制需求】 当开关X0 接通为ON 时灯Y0 亮,当开关X0 断开为OFF 时,需再经过5 秒钟后Y0 灯才熄灭。 【组件说明】 PLC 软元件 控 制 说 明 X0 指示灯控制开关,当按下时,X0 状态为ON T0 5 秒定时器,时基为10ms的定时器 Y0 输出指示灯 【控制程序】 【程序说明】 1. 开关拨动到 ON 位置时,X0=ON,X0 的常闭触点断开,定时器T0 不计时,因此 T0 的常闭触点导通,使得 Y0=ON 并自保,指示灯被点亮。 2. 开关拨动到 OFF 位置时,X0=OFF,X0 的常闭接点导通,T0 开始计时,在未到达预设时间时,T0 的常闭触点仍为导通状态,所以 Y0 通过自保回路仍保持亮的状态。 3. 当定时器到达 5 秒的预设值时,T0 线圈得电,T0 常闭触点断开,因 T0 的常闭触点断开,所以 Y0=OFF,指示灯熄灭。由以上程序可起到延时断开的作用。 3 .2 延时接通程序 【控制需求】 开关X0 接通3 秒钟后灯Y0 才接通变亮;当X0 断开时灯Y0 立刻熄灭。 【组件说明】 PLC 软元件 控 制 说 明 X0 指示灯控制开关 T0 3 秒定时器,时基 10ms的定时器 Y0 输出指示灯 永宏 FATEK PLC 应用手册 第三章 定时器设计范例 范堤商贸 (上海)有限公司 Page: 20 V 1.0 【控制程序】 【程序说明】 1. 当X0=ON 时,定时器T0 开始计时,达到3 秒钟的预设值时,T0 的常开触点导通,Y0=ON,指示灯被点亮。 2. 当X0 由 ON→OFF 时,定时器T0 不被执行,T0 的常开触点也随之断开,Y0=OFF,指示灯立即熄灭。由以上程序可起到延时接通的作用。 3 .3 延时接通/延迟关断程序 【控制需求】 开关由 OFF→ON 动作时,延迟 5 秒钟后指示灯才被点亮;开关由 ON→OFF 动作时,延迟 3 秒后指示灯才熄灭。 【组件说明】 PLC 软元件 控 制 说 明 X0 指示灯控制开关 T0 延时接通5 秒定时器,时基为 10ms T1 延时断开3 秒定时器,时基为 10ms Y0 输出指示 【控制程序】 【程序说明】 1. 当X0=ON 时,延时接通定时器T0 开始进行计时,当T0 计时到达预设值5 秒钟时,线圈 T0=ON,同时其常开触点导通,而此时T1 定时器不计时,其常闭触点始终为导通状态,所以当指示灯控制开关由OFF→ON 动作 5 秒钟后,Y0 被触发为 ON 并自保,指示灯...
