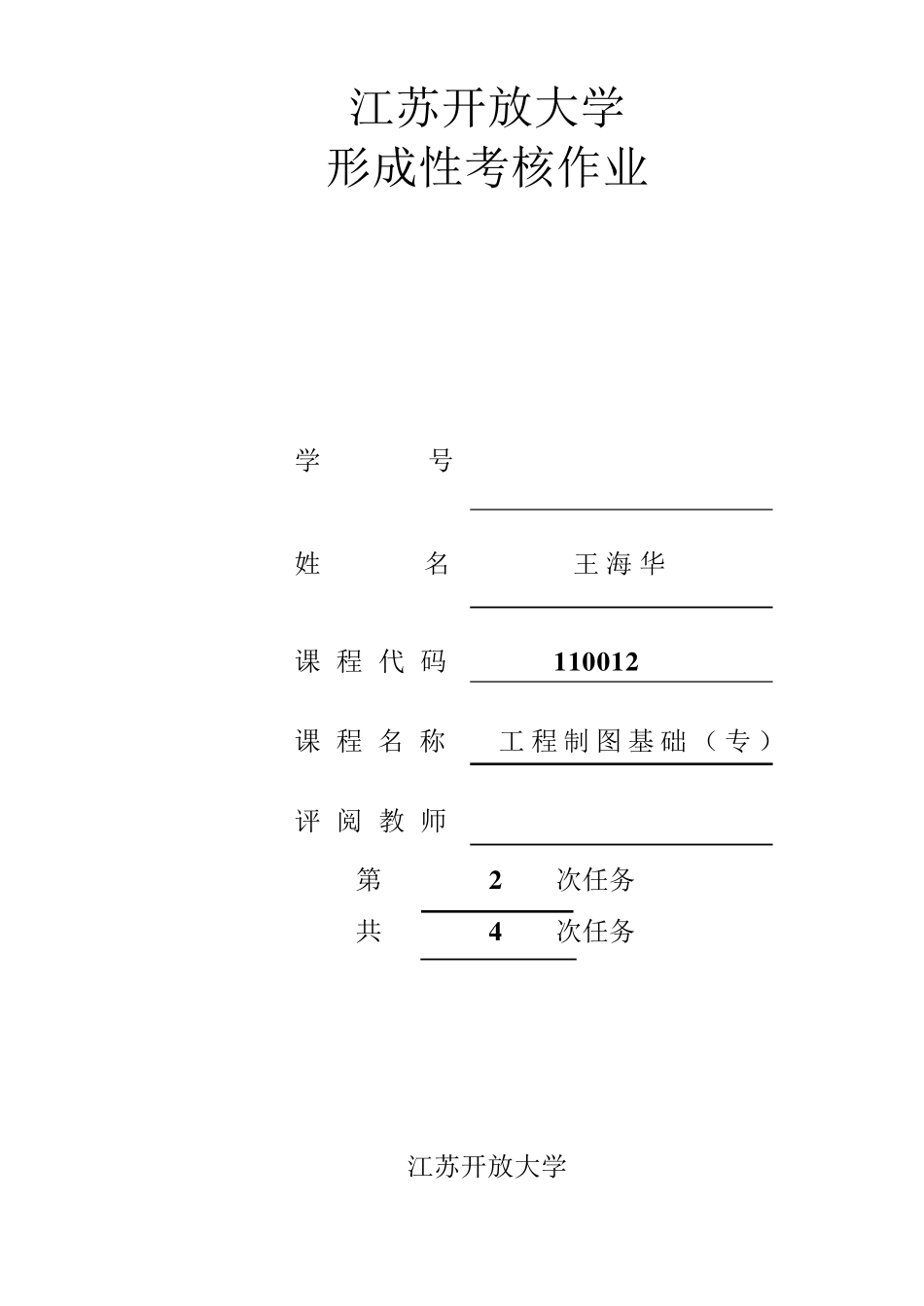

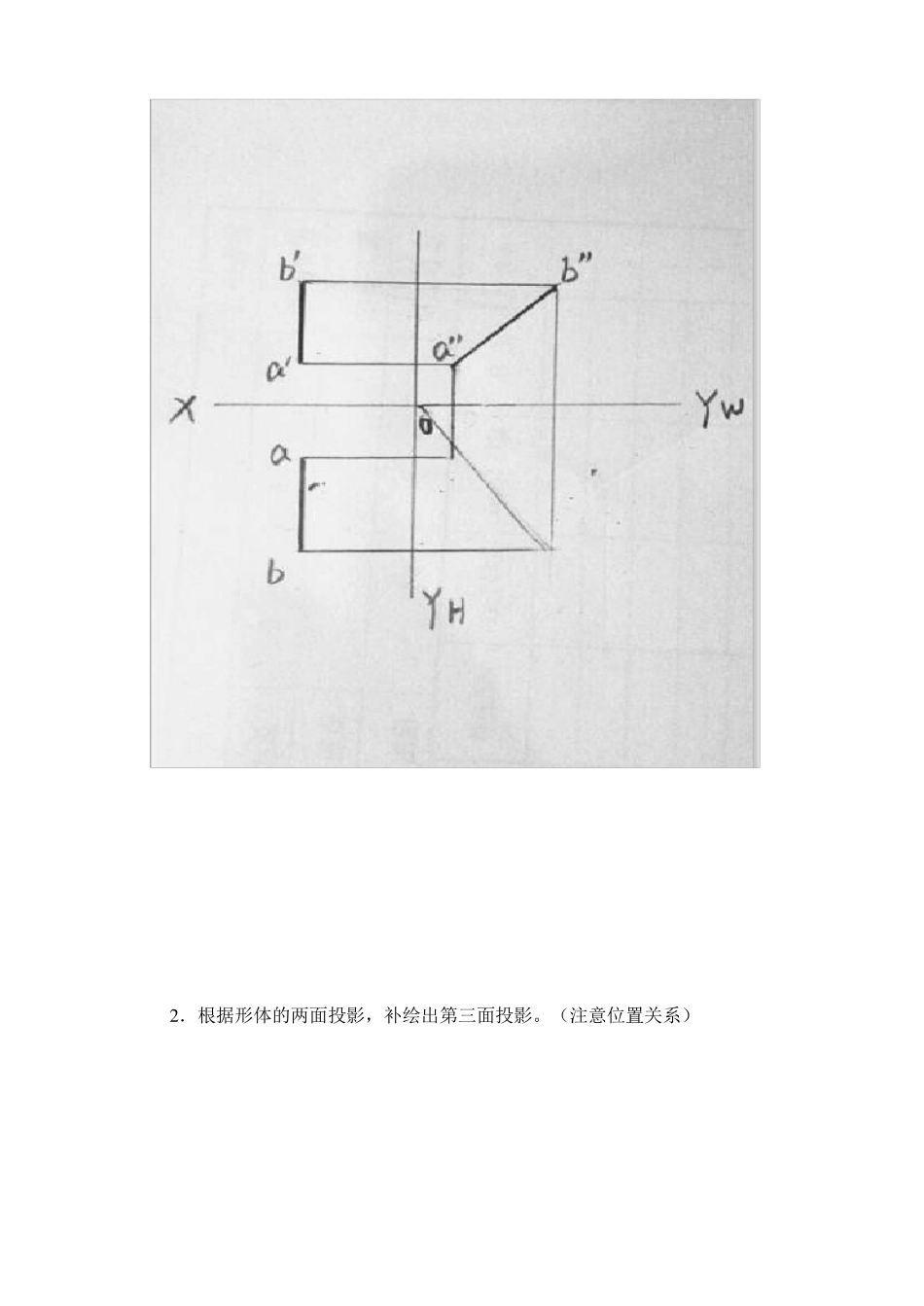

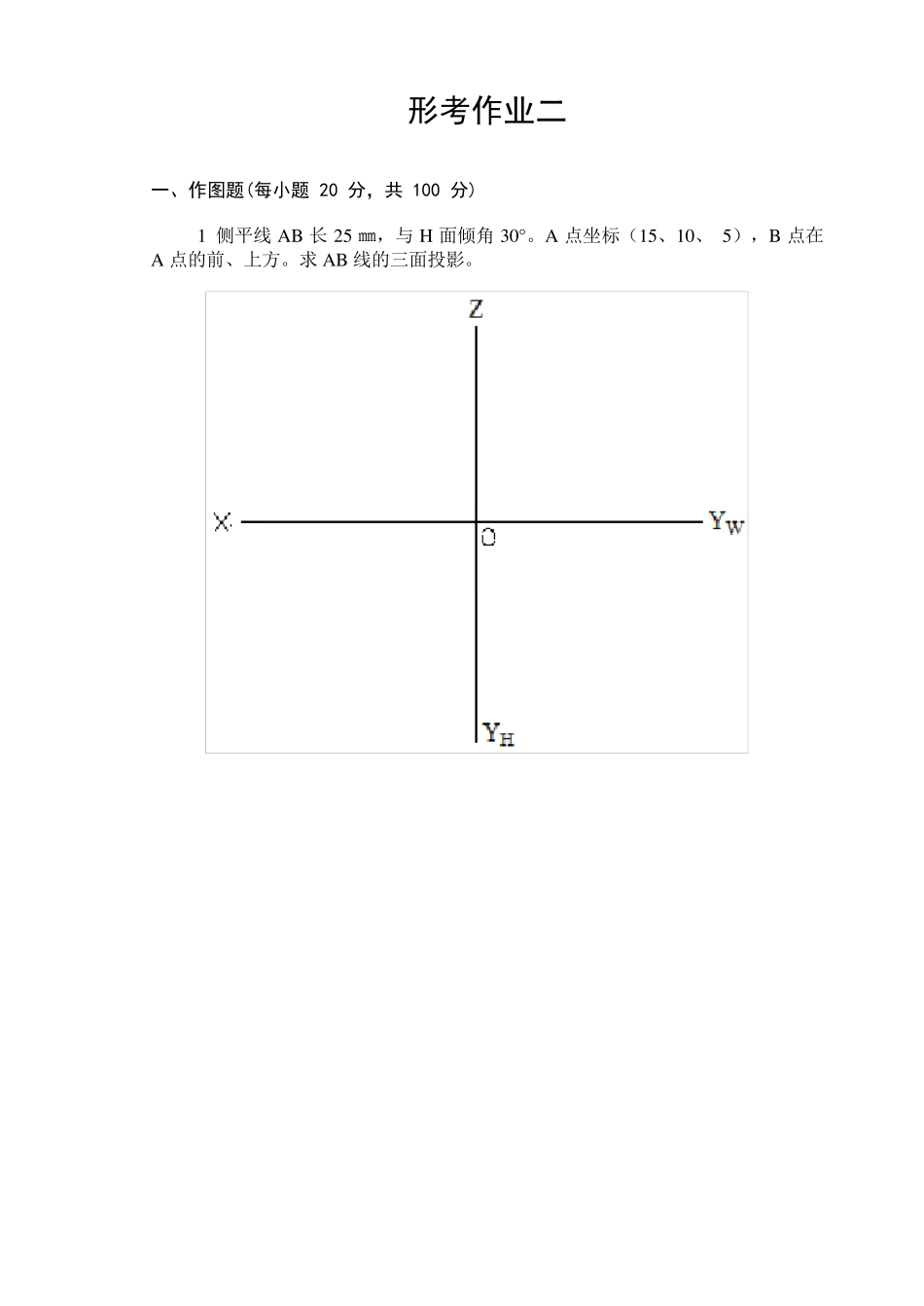

江苏开放大学 形成性考核作业 学 号 ************* 姓 名 王海华 课程代码 1 1 0 0 1 2 课程名称 工程制图基础（专 ） 评 阅 教 师 第 2 次任务 共 4 次任务 江苏开放大学 形考作业二 一、作图题(每小题 20 分，共 100 分) 1 侧平线AB 长25 ㎜，与H 面倾角30°。A 点坐标（15、10、 5），B 点在A 点的前、上方。求 AB 线的三面投影。 2 ．根据形体的两面投影，补绘出第三面投影。（注意位置关系） 3. 根据形体的正等测投影图，绘制出其三面投影图。（比例自定，尺寸在图中量取，注意位置关系） 4 根据两面投影图，绘制形体的正等轴侧图，比例自定，尺寸在图中量取。 5 作1 -1 全剖面图。材料：混凝土。比例自定，尺寸在图中量取。 完成日期：2 0 1 8 年4 月7 日 得分： 评语： 评阅时间： 课程名称：工程制图基础（专） 第 2 次任务 评阅教师：
