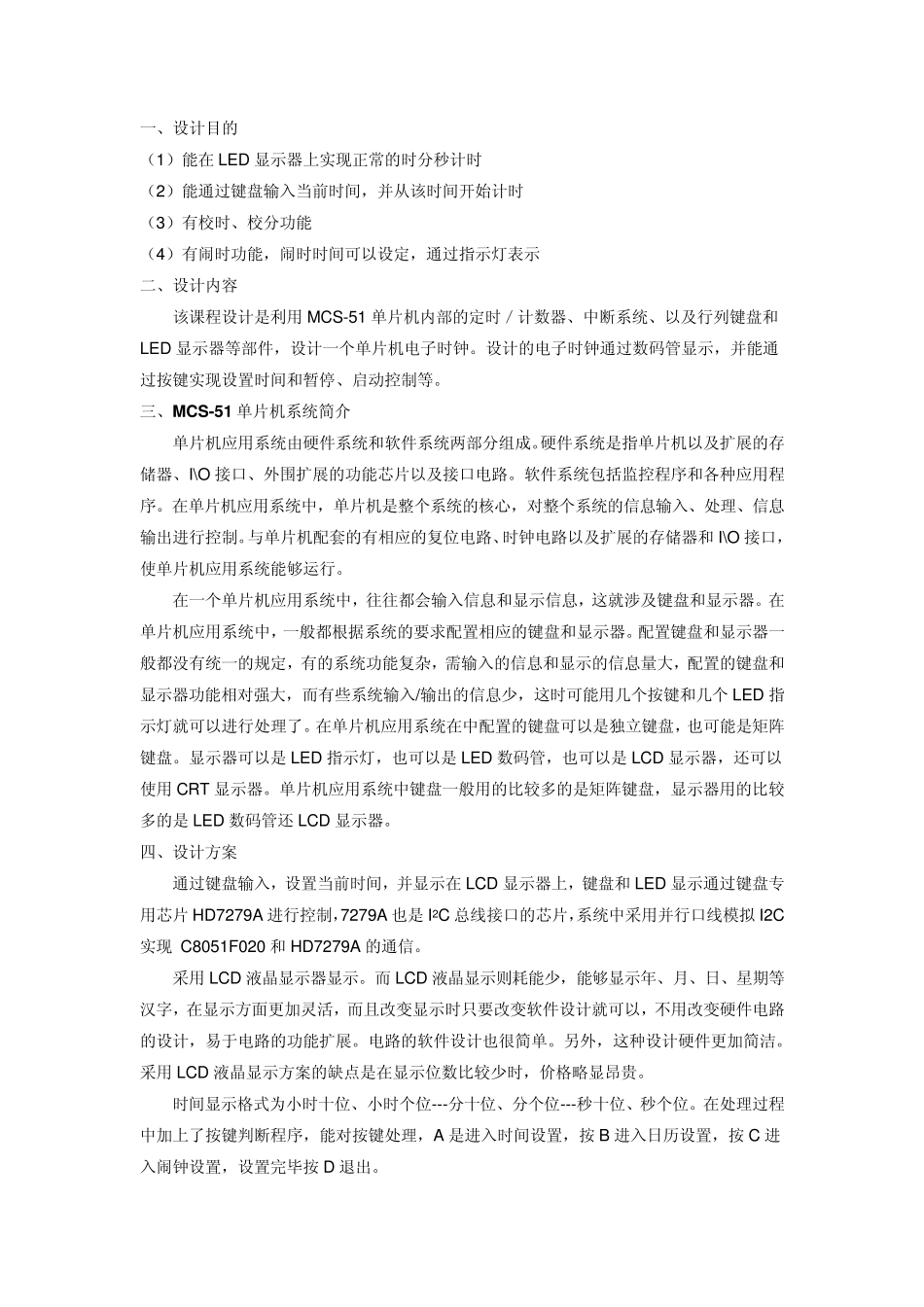

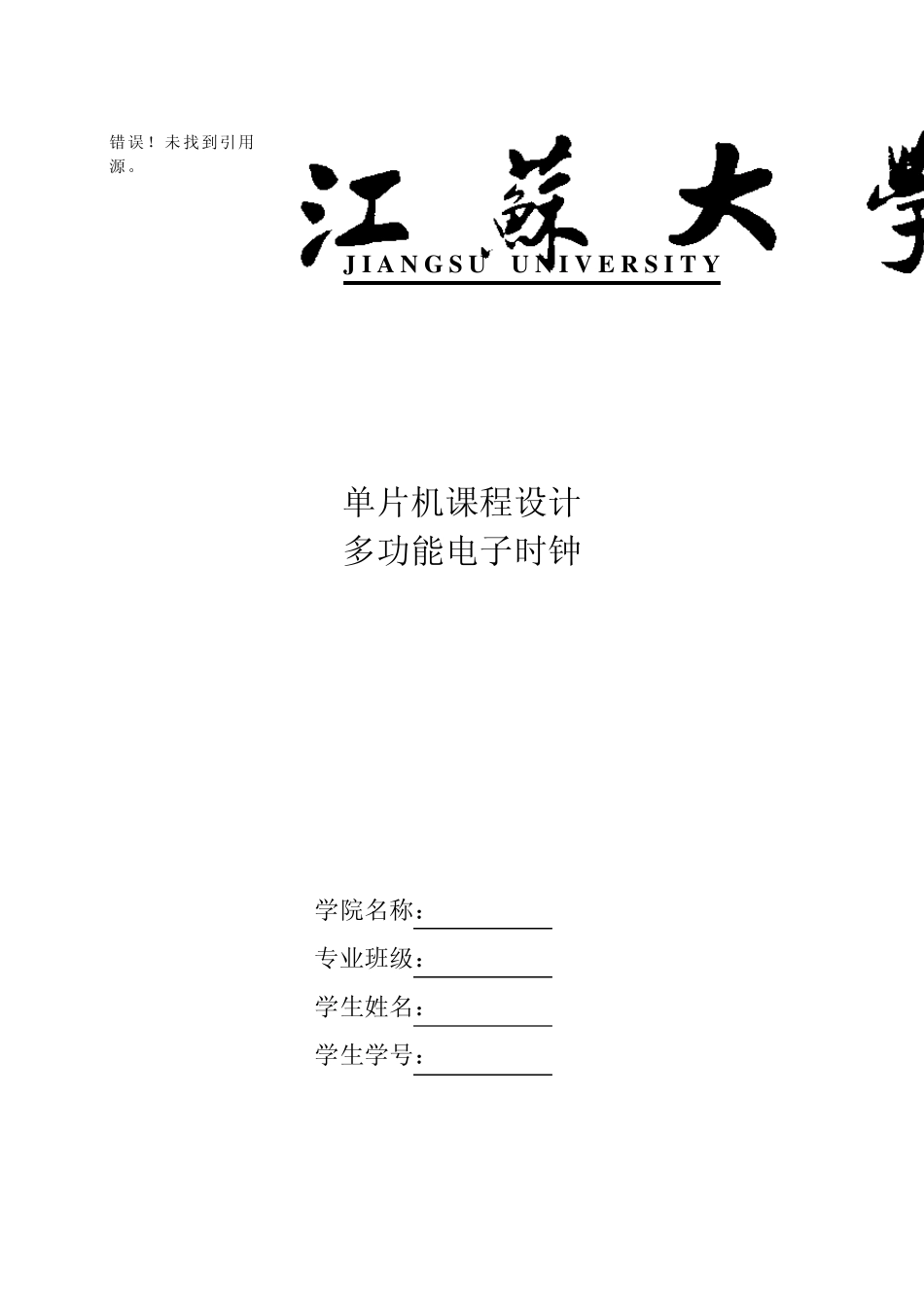

J I A N G S U U N I V E R S I T Y 单片机课程设计 多功能电子时钟 学院名称： 专业班级： 学生姓名： 学生学号： 错误！未找到引用源。 一、设计目的 （1）能在 LED 显示器上实现正常的时分秒计时 （2）能通过键盘输入当前时间，并从该时间开始计时 （3）有校时、校分功能 （4）有闹时功能，闹时时间可以设定，通过指示灯表示 二、设计内容 该课程设计是利用 MCS-51 单片机内部的定时／计数器、中断系统、以及行列键盘和LED 显示器等部件，设计一个单片机电子时钟。设计的电子时钟通过数码管显示，并能通过按键实现设置时间和暂停、启动控制等。 三、MCS-51 单片机系统简介 单片机应用系统由硬件系统和软件系统两部分组成。硬件系统是指单片机以及扩展的存储器、I\O 接口、外围扩展的功能芯片以及接口电路。软件系统包括监控程序和各种应用程序。在单片机应用系统中，单片机是整个系统的核心，对整个系统的信息输入、处理、信息输出进行控制。与单片机配套的有相应的复位电路、时钟电路以及扩展的存储器和 I\O 接口，使单片机应用系统能够运行。 在一个单片机应用系统中，往往都会输入信息和显示信息，这就涉及键盘和显示器。在单片机应用系统中，一般都根据系统的要求配置相应的键盘和显示器。配置键盘和显示器一般都没有统一的规定，有的系统功能复杂，需输入的信息和显示的信息量大，配置的键盘和显示器功能相对强大，而有些系统输入/输出的信息少，这时可能用几个按键和几个 LED 指示灯就可以进行处理了。在单片机应用系统在中配置的键盘可以是独立键盘，也可能是矩阵键盘。显示器可以是 LED 指示灯，也可以是 LED 数码管，也可以是 LCD 显示器，还可以使用 CRT 显示器。单片机应用系统中键盘一般用的比较多的是矩阵键盘，显示器用的比较多的是 LED 数码管还 LCD 显示器。 四、设计方案 通过键盘输入，设置当前时间，并显示在 LCD 显示器上，键盘和 LED 显示通过键盘专用芯片 HD7279A 进行控制，7279A 也是 I2C 总线接口的芯片，系统中采用并行口线模拟 I2C实现 C8051F020 和 HD7279A 的通信。 采用 LCD 液晶显示器显示。而 LCD 液晶显示则耗能少，能够显示年、月、日、星期等汉字，在显示方面更加灵活，而且改变显示时只要改变软件设计就可以，不用改变硬件电路的设计，易于电路的功能扩展。电路的软件设计也很简单。另外，这种设计硬件更加简洁。采用 LCD...
