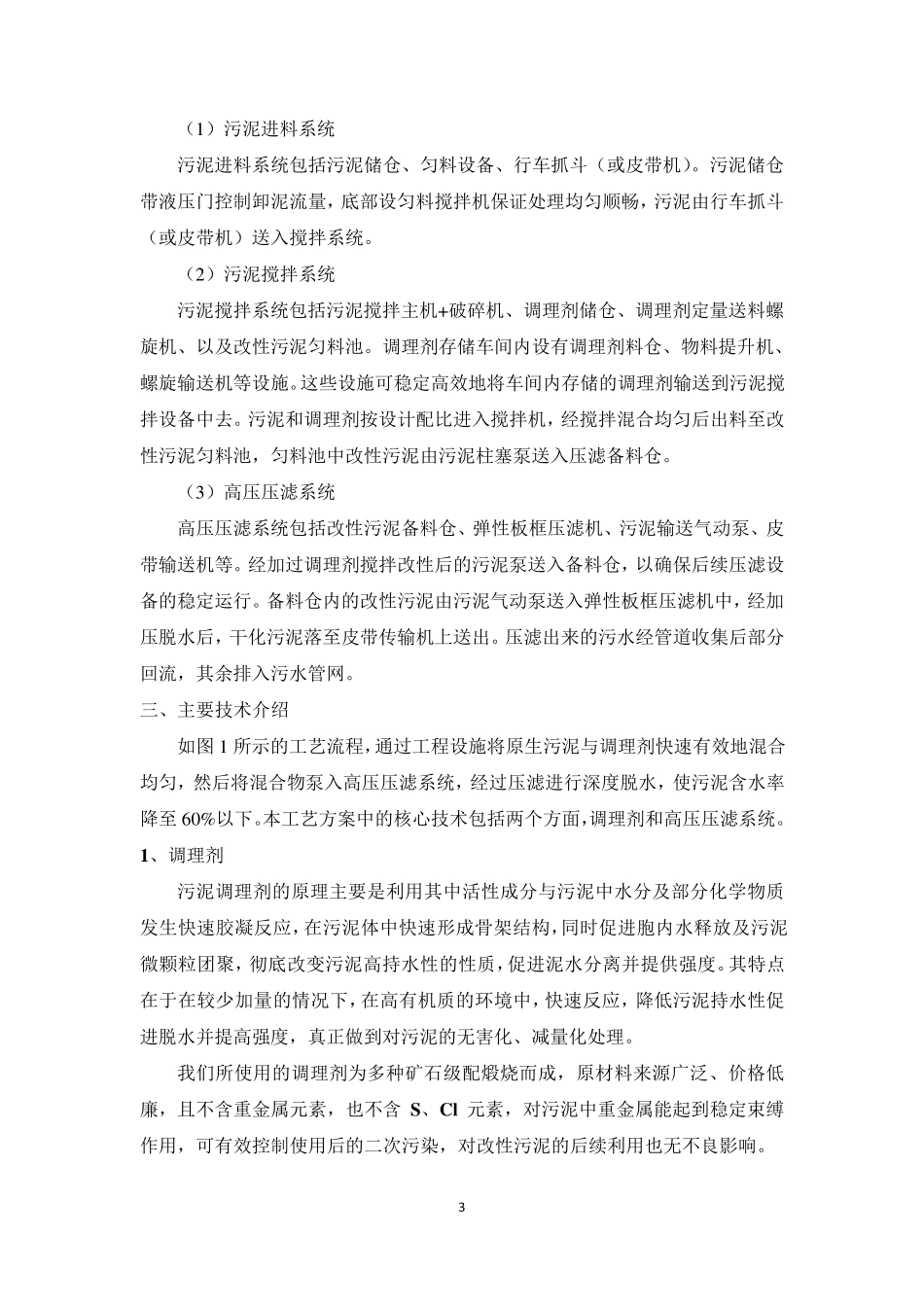

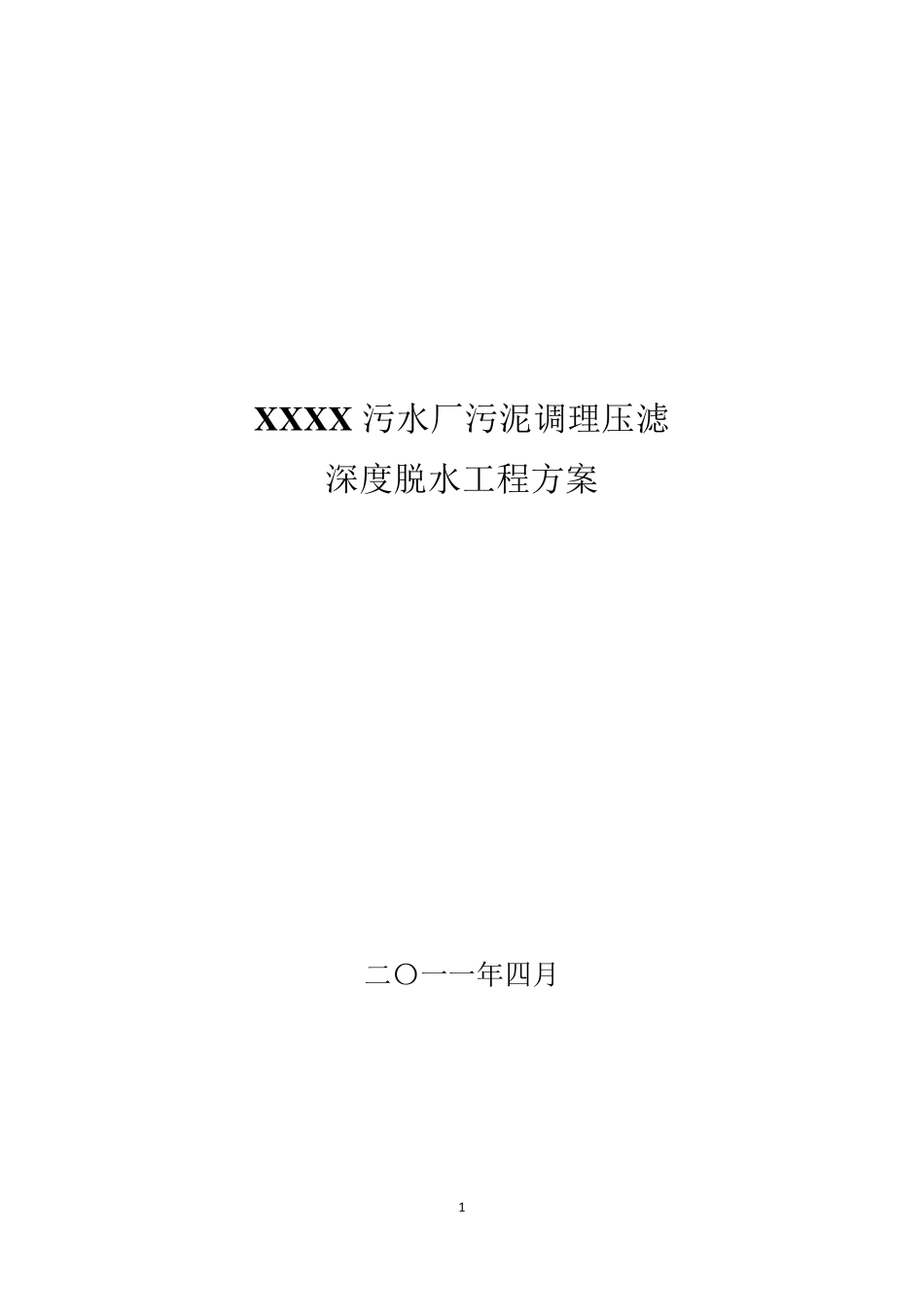

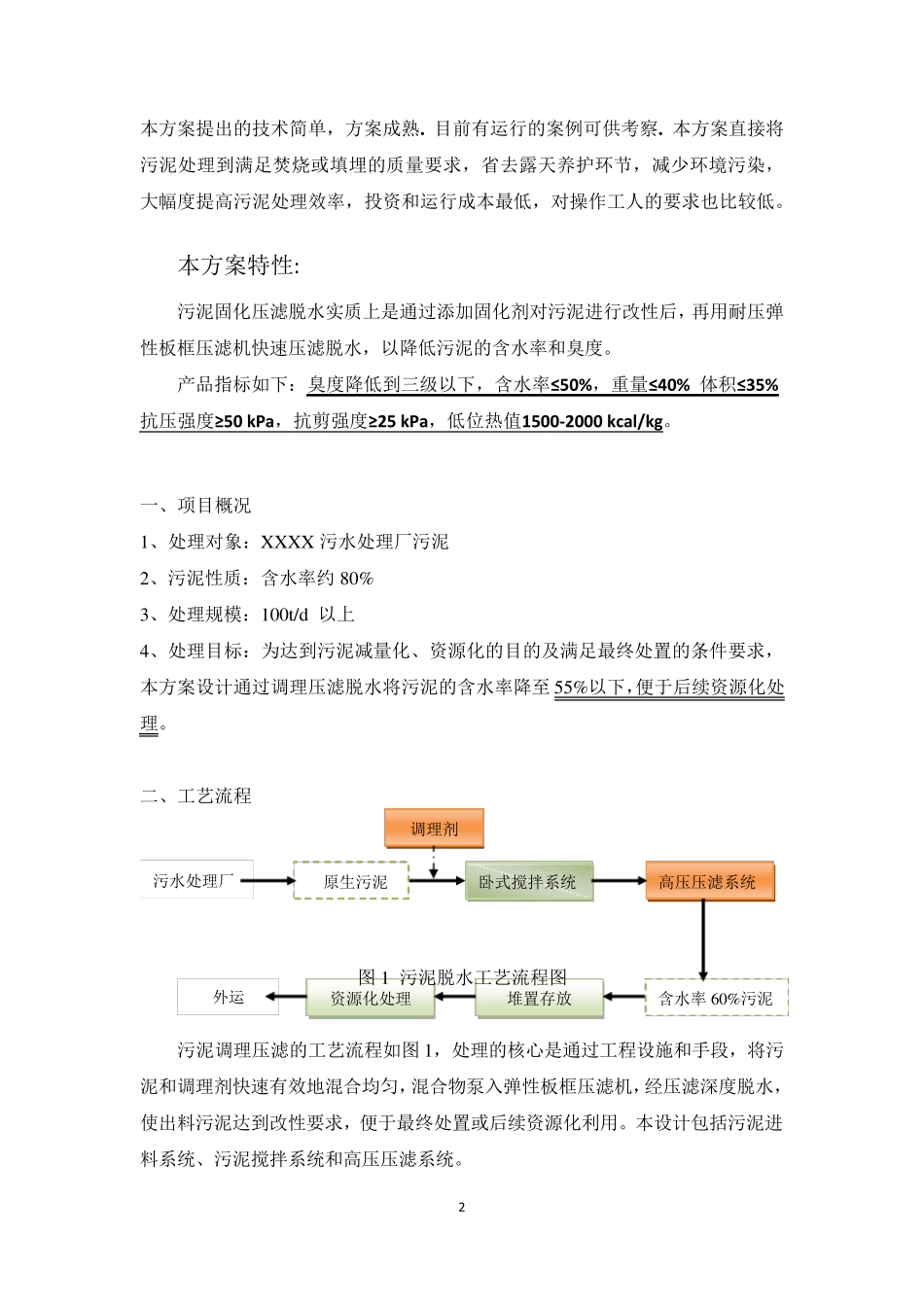

1 X X X X 污水厂污泥调理压滤 深度脱水工程方案 二〇一一年四月 2 本方案提出的技术简单,方案成熟. 目前有运行的案例可供考察. 本方案直接将污泥处理到满足焚烧或填埋的质量要求,省去露天养护环节,减少环境污染,大幅度提高污泥处理效率,投资和运行成本最低,对操作工人的要求也比较低。 本方案特性: 污泥固化压滤脱水实质上是通过添加固化剂对污泥进行改性后,再用耐压弹性板框压滤机快速压滤脱水,以降低污泥的含水率和臭度。 产品指标如下:臭度降低到三级以下,含水率≤50%,重量≤40% 体积≤35%抗压强度≥50 kPa,抗剪强度≥25 kPa,低位热值1500-2000 kcal/kg。 一、项目概况 1、处理对象:XXXX 污水处理厂污泥 2、污泥性质:含水率约 80% 3、处理规模:100t/d 以上 4、处理目标:为达到污泥减量化、资源化的目的及满足最终处置的条件要求,本方案设计通过调理压滤脱水将污泥的含水率降至 55%以下,便于后续资源化处理。 二、工艺流程 图 1 污泥脱水工艺流程图 污泥调理压滤的工艺流程如图 1,处理的核心是通过工程设施和手段,将污泥和调理剂快速有效地混合均匀,混合物泵入弹性板框压滤机,经压滤深度脱水,使出料污泥达到改性要求,便于最终处置或后续资源化利用。本设计包括污泥进料系统、污泥搅拌系统和高压压滤系统。 卧式搅拌系统 高压压滤系统 含水率60%污泥 堆置存放 原生污泥 调理剂 污水处理厂 资源化处理 外运 3 (1)污泥进料系统 污泥进料系统包括污泥储仓、匀料设备、行车抓斗(或皮带机)。污泥储仓带液压门控制卸泥流量,底部设匀料搅拌机保证处理均匀顺畅,污泥由行车抓斗(或皮带机)送入搅拌系统。 (2)污泥搅拌系统 污泥搅拌系统包括污泥搅拌主机+破碎机、调理剂储仓、调理剂定量送料螺旋机、以及改性污泥匀料池。调理剂存储车间内设有调理剂料仓、物料提升机、螺旋输送机等设施。这些设施可稳定高效地将车间内存储的调理剂输送到污泥搅拌设备中去。污泥和调理剂按设计配比进入搅拌机,经搅拌混合均匀后出料至改性污泥匀料池,匀料池中改性污泥由污泥柱塞泵送入压滤备料仓。 (3)高压压滤系统 高压压滤系统包括改性污泥备料仓、弹性板框压滤机、污泥输送气动泵、皮带输送机等。经加过调理剂搅拌改性后的污泥泵送入备料仓,以确保后续压滤设备的稳定运行。备料仓内的改性污泥由污泥气动泵送入弹性板框压滤机中,经加压脱水后,干化污泥落至皮带传输机上送出。...
